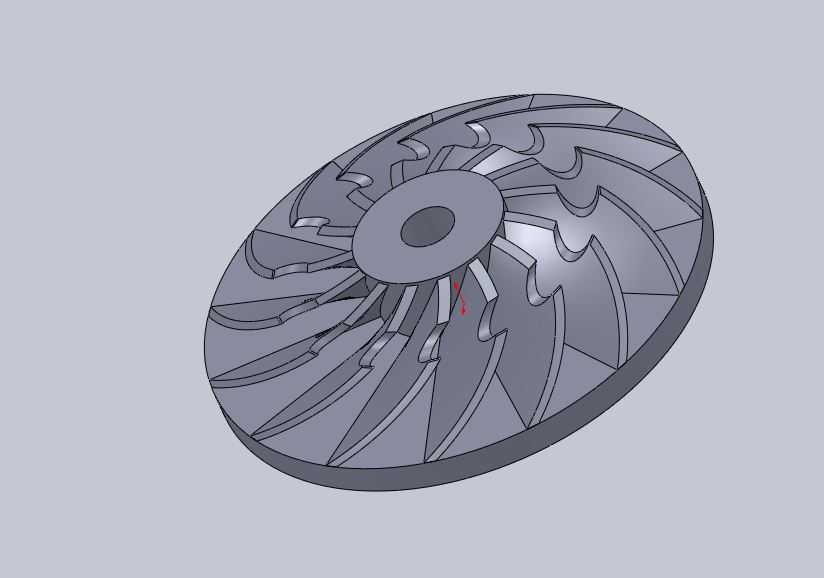

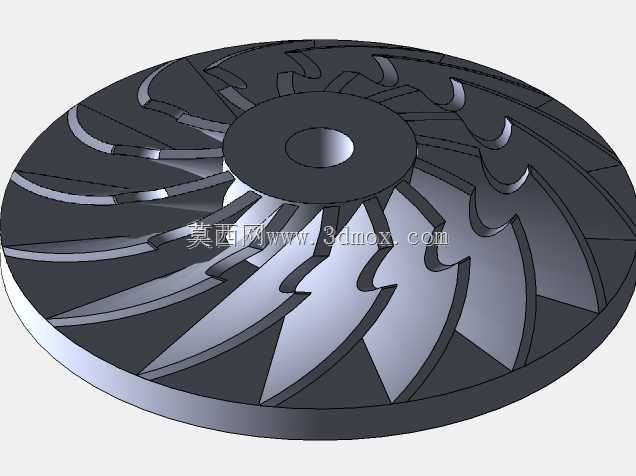

涡轮增压器叶轮精密加工结构设计

这款叶轮作为涡轮增压器的核心做功部件，主要应用在车用动力系统的增压单元中，也可适配小型工业离心式风机、微型燃气轮机的同工况做功场景，核心作用是通过高速旋转完成流体动能与压力能的转换，为进气端提供更高密度的压缩介质，最终实现动力输出效率的提升。从实际工况适配角度看，这类叶轮长期工作在高温、高转速的环境下，设计阶段首先要平衡气动效率与结构强度的关系，叶片的曲面走向完全遵循离心流体的运动轨迹，长短叶片间隔排布的结构，能在有限的轮盘空间内最大化流体接触面积，同时避免全尺寸长叶片在高转速下产生的气流扰流损失，轮盘中心的定位孔采用同轴度公差严格控制的通孔设计，安装时可直接与增压器主轴过盈配合，端面预留的压紧台阶能保证高速旋转时的轴向定位可靠性，不会出现径向窜动问题。建模过程中，叶片与轮盘的衔接位置全部做了变半径圆角过渡，避免应力集中导致的高速运转疲劳断裂，轮盘背面的厚度从中心向边缘逐步递减，既控制了整体转动惯量，让增压器的响应速度更快，也保证了外缘位置的结构强度，不会在极限转速下出现轮盘撕裂的问题。从安装边界来看，叶轮的整体外轮廓为回转体结构，外缘直径与增压器压气机壳的内壁间隙控制在合理范围内，既不会因为间隙过大产生漏气损失，也不会因为热膨胀导致叶片与壳体刮蹭，中心安装孔的孔径尺寸匹配常规增压器主轴的直径规格，轴向总厚度适配压气机壳的内部安装空间，不需要额外修改壳体结构就能完成装配。这类叶轮的加工通常采用五轴联动铣削工艺完成，建模时所有曲面都保证了G2连续，没有碎面、尖角等不利于加工的结构，能直接导入CAM软件生成加工刀路，叶片的进出口角度经过反复校核，能在常用转速区间内保持最高的气动转换效率，同时叶片的厚度从根部到顶部逐步减薄，在保证强度的前提下尽可能降低自身重量，减少主轴的负载，延长增压器整体的使用寿命。
