离心风机配套奥基纳尔叶轮蜗壳结构

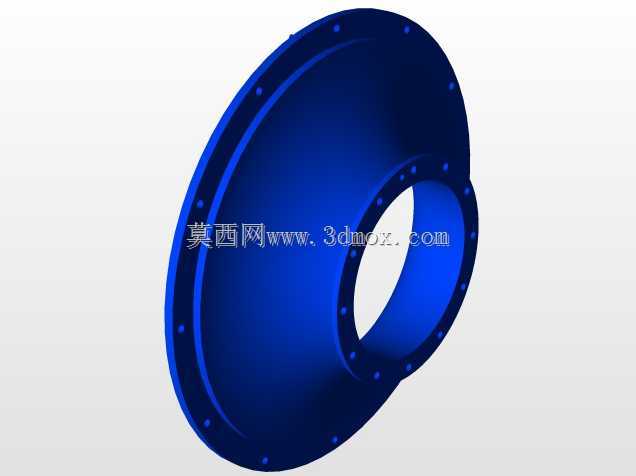

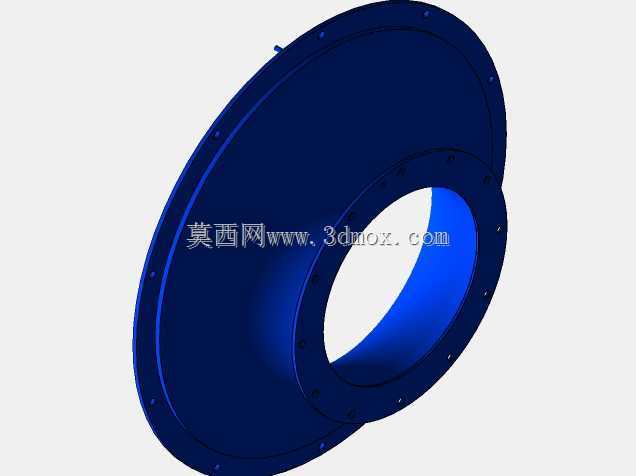

这类叶轮蜗壳是离心式通风、引风设备的核心导流部件，常见于工业除尘系统、车间通风换气机组、锅炉引风配套、物料气力输送管线的动力端，作用是将叶轮高速旋转甩出的气流完成动能到静压能的转换，同时约束气流流向，降低流动过程中的涡流损耗，提升风机整体运行效率。从结构设计来看，该蜗壳采用对数螺旋线的流道型线设计，沿叶轮旋转方向流道截面逐步扩张，匹配叶轮出口的气流速度分布，避免流道突变带来的局部阻力损失；壳体整体采用薄壁曲面成型结构，外侧沿周向布置的安装凸缘带均布连接孔，用于和风机进风口组、侧墙板完成密封拼接，中心的大直径法兰接口用于对接出风管路，安装时需要保证蜗壳中心与叶轮旋转中心的同轴度偏差控制在允许范围内，避免运行时叶轮擦碰壳体内壁。设计过程中需要先匹配对应叶轮的外径、出口宽度参数，确定蜗壳的宽度尺寸与螺旋线起始点位置，同时要考虑壳体的刚度需求，避免高速气流脉动引发壳体共振，沿蜗壳外壁的加强结构可以提升薄壁壳体的抗振性能，减少运行过程中的结构变形。实际选型适配时，要核对蜗壳的进风口侧安装孔位分布、出风口法兰的公称通径与螺栓孔间距，确保和现场管路、配套叶轮组件的安装边界完全匹配，流道内壁的曲面顺滑度会直接影响风机运行的噪声与效率，建模时需要保证各段螺旋曲面的相切连续，避免出现折线、凸台等干扰气流的结构。这类蜗壳的尺寸设计需要兼顾气动性能与安装空间，不同风量风压参数下的蜗壳螺旋张开度、截面扩张角度都需要做对应调整，不能直接套用同系列不同参数的壳体结构，否则会出现气流在壳体内形成局部涡流，导致风机运行效率下降、噪声异常升高的问题。
