立式电力储能交互终端结构设计

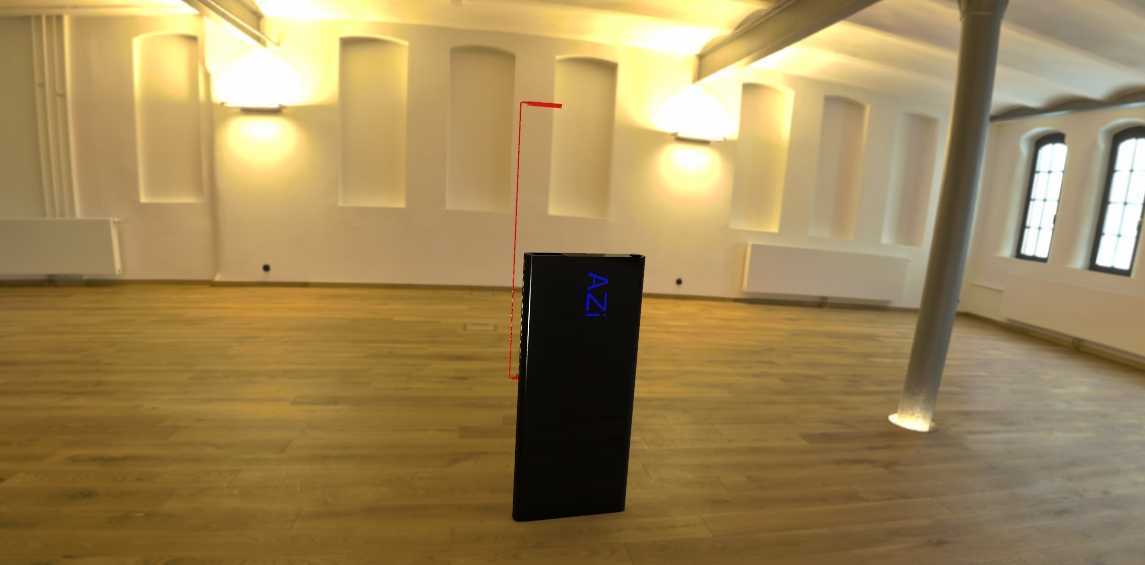

这款立式电力交互终端的结构设计，核心围绕商用楼宇、产业园区的分布式电力储能调配场景展开，设备落地后主要承担区域内分布式光伏余电存储、峰谷电价差套利充放电、用户侧电力额度划转交互的功能，是用户侧微电网调配体系里的终端交互节点。从安装边界来看，设备采用窄款立式落地结构，整体占地宽度控制在350mm以内，厚度不超过300mm，整体高度适配常规商用空间1.1m的操作交互高度，安装时仅需预留底部100mm的走线空间、后侧50mm的散热间隙即可，不需要额外做墙体固定，可直接放置在写字楼大堂、园区服务点、社区公共区域的平整地面上，对安装场地的承重要求极低，常规地砖地面即可满足部署条件。外形设计上采用一体化封闭钣金外壳，表面做哑光黑色喷塑处理，正面上部预留嵌入式触控交互屏的安装位，屏幕下方集成非接触式读卡区域与凭证打印出口，设备侧面预留隐藏式通风散热槽，既避免了灰尘直接进入设备内部，也不会破坏整体外观的简洁性，适配公共区域的装修风格，不会产生突兀感。设计过程中优先考虑公共场景下的使用可靠性，外壳采用1.5mm厚冷轧钢板折弯成型，接缝处做折弯咬合处理，所有外露边角都做R3圆角倒钝处理，避免过往人员磕碰受伤；内部采用分层模块化布局，最上层为交互控制模块安装仓，中部为电力变换与计量模块安装位，下层预留储能模组的扩展安装空间，各模块之间采用走线槽分隔强弱电线路，既方便后期运维拆装，也能避免强弱电信号干扰。设备正面顶部预留状态指示灯的透光位，可通过不同颜色灯光直观显示设备当前的运行、待机、故障状态，用户不需要触控操作就能快速判断设备工况；底部配置可调式支撑脚，可适配地面不超过5mm的平整度误差，保证设备放置平稳不会出现晃动。考虑到公共场景下的使用频率，交互屏的安装角度做了15度的后仰倾斜，符合站立操作的人体工学视角，长时间操作也不会产生视觉疲劳；设备后侧设置可上锁的维护门，运维人员打开门锁后即可直接接触到所有内部模块，不需要完全拆解外壳，能大幅缩短现场运维的时间。
