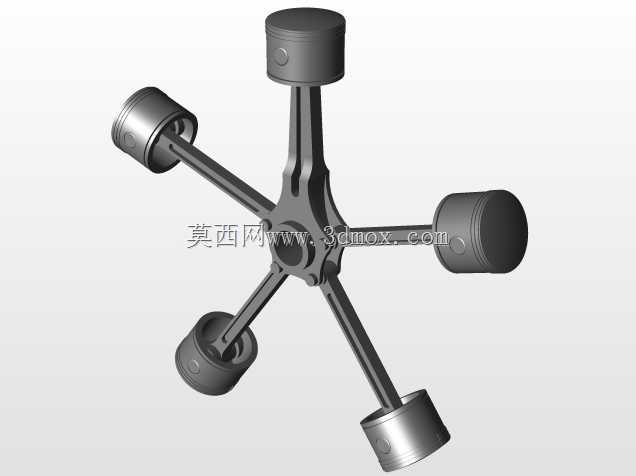

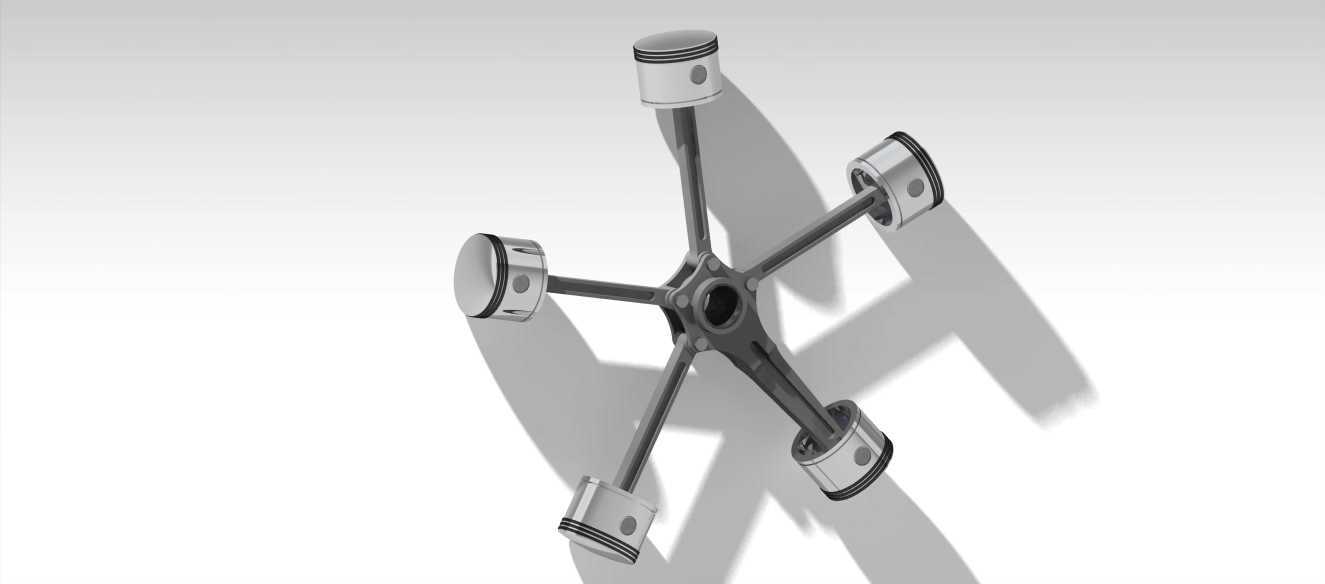

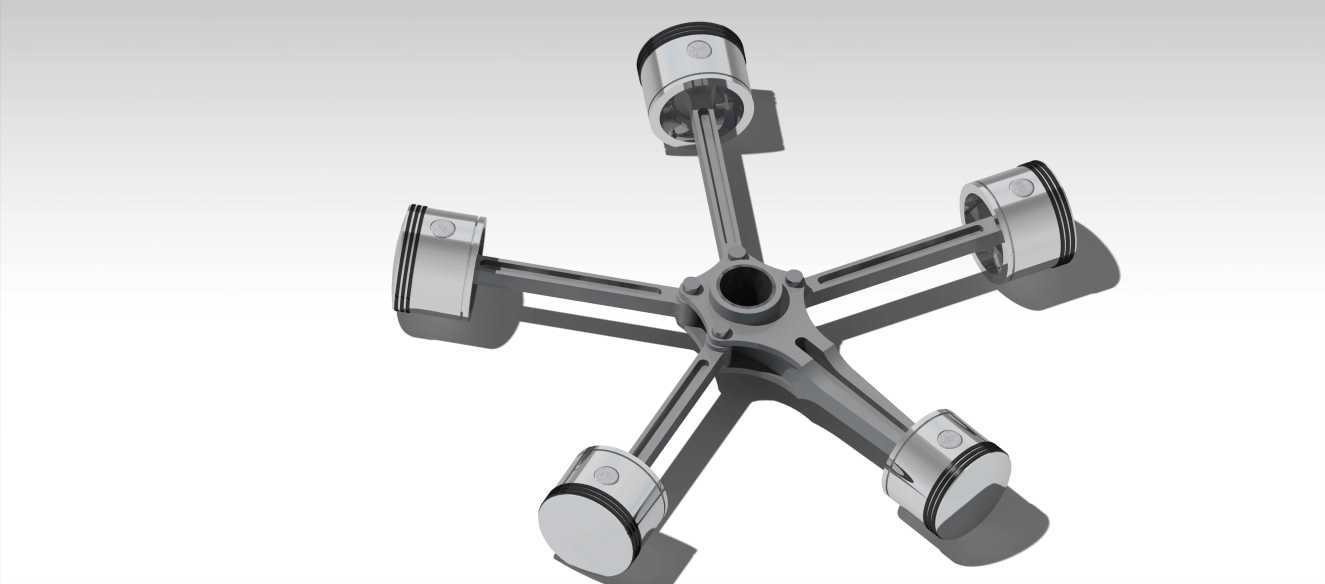

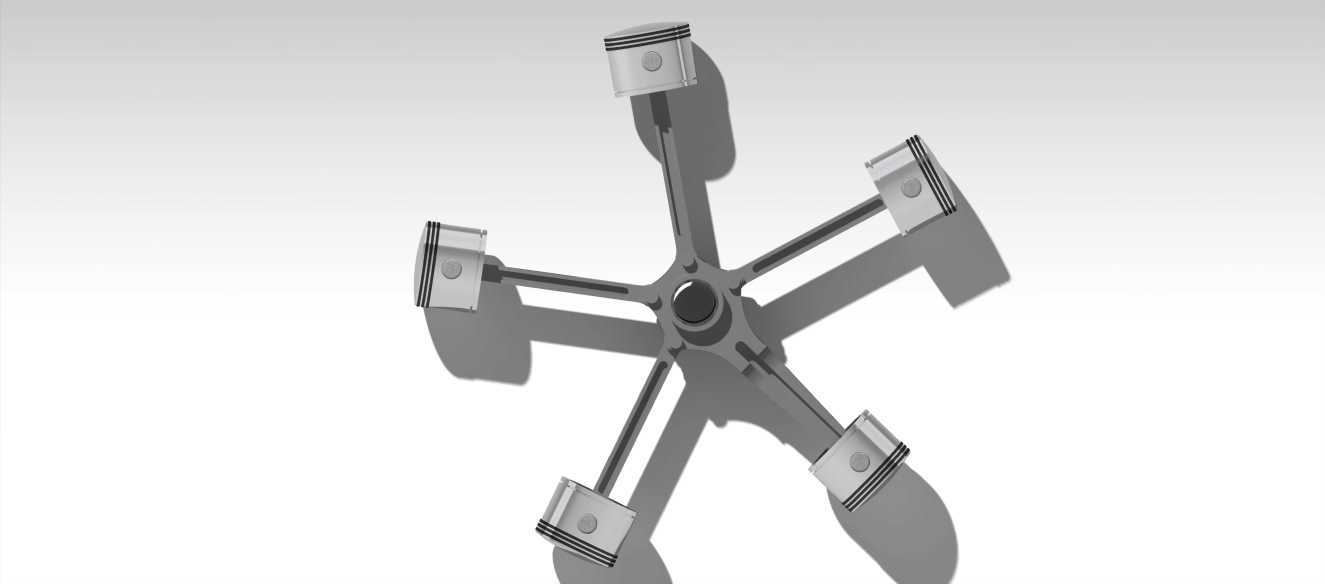

星型排布活塞连杆径向发动机结构

这款径向排布的动力装置，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸环形布置的结构特性，在相同排量下能获得更紧凑的轴向尺寸，适配早期轻型飞机对机头空间、迎风面积的严苛要求，后续也逐步延伸到小型固定动力、特种作业装备的动力配套场景中。从结构设计逻辑来看，多组活塞沿曲轴中心呈放射状均匀分布，所有连杆共同铰接在单根曲轴的曲柄销上，相比直列、V型引擎的多曲轴轴颈设计，大幅缩短了曲轴的总长度，曲轴整体刚性更强，加工时的同轴度公差更容易控制，运转过程中各缸往复惯性力可沿径向相互抵消一部分，能有效降低整机振动水平，对配套机架的减震设计要求更低。设计过程中需要重点关注各缸的配气相位一致性，由于所有气缸共用一个进气腔与排气通路，进排气道的截面变化需要做平滑过渡，避免不同方位的气缸充气效率出现明显差异，保证各缸输出功率均衡；活塞与缸套的配合间隙需要结合径向布置的重力影响做针对性调整，停机状态下不同方位活塞受重力侧向力不同，冷态间隙的取值要兼顾热膨胀量与偏磨风险，避免运转初期出现拉缸故障。安装边界上，这类动力装置的核心安装面位于曲轴输出端的中心壳体位置，环形布置的缸体外缘构成了整机最大外轮廓，安装时需要预留出活塞往复运动的径向安全空间，同时要在缸体散热鳍片周边预留足够的通风间隙，保证风冷工况下的散热效率；曲轴输出端的连接法兰需要与负载输入端做同轴度校准，径向跳动公差需控制在合理区间，避免运转过程中附加弯矩对曲轴轴承造成异常磨损。实际使用中，这类结构的动力装置低速扭矩输出特性优异，单工作循环内有更多气缸交替做功，曲轴运转的平顺性更好，不需要搭配大质量飞轮就能获得稳定的动力输出，在对动力装置径向尺寸不敏感、轴向安装空间受限的场景下具备独特的结构优势，建模过程中完整还原了活塞销、连杆衬套、曲柄连接结构的配合关系，可直接用于结构原理演示、动力匹配选型的参考验证。
