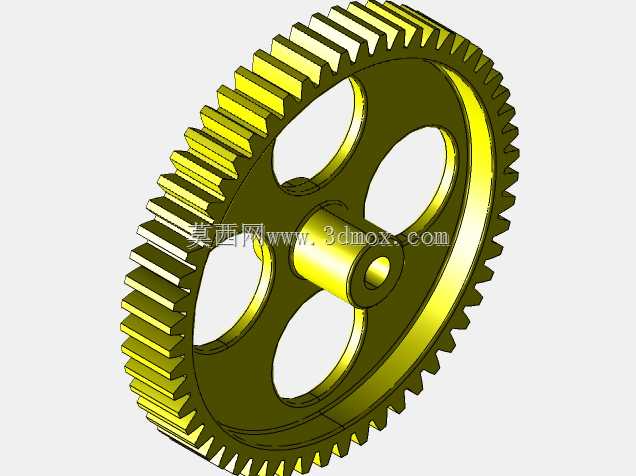

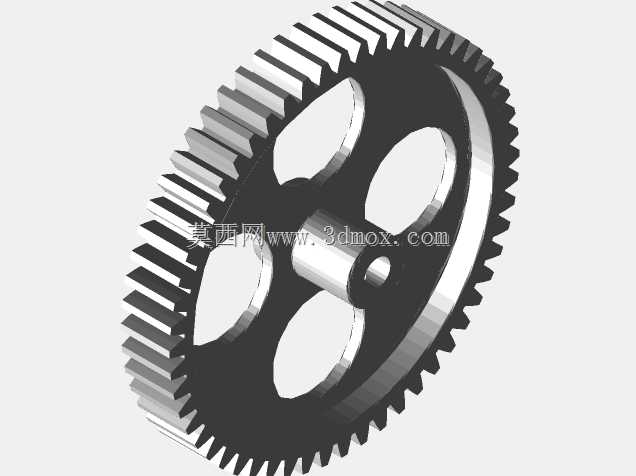

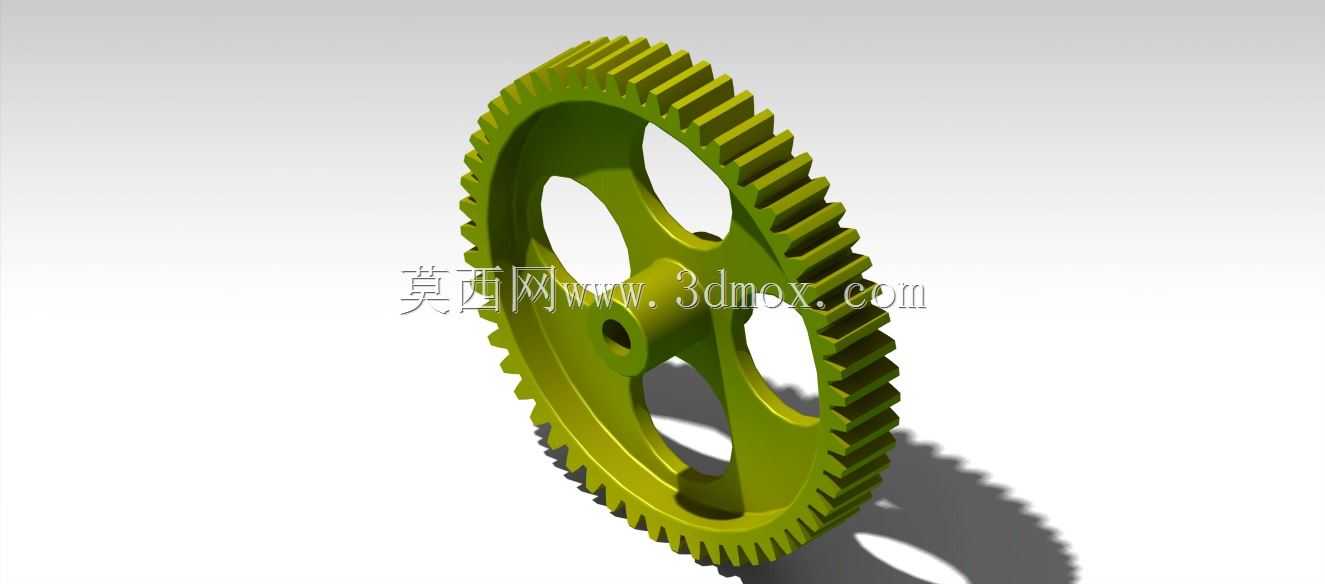

56齿塑料直齿轮传动结构设计

这款56齿直齿轮在轻工自动化输送线、小型包装设备传动模组、家用智能电器动力传递单元中应用十分广泛，作为定传动比传动的核心零件，其啮合过程无轴向分力，支撑结构仅需承受径向载荷，对配套轴承的选型要求相对更低，能有效降低整套传动机构的装配复杂度与后期维护成本。设计阶段优先考虑了小载荷工况下的轻量化需求，轮体采用三辐条镂空结构，在保证轮缘、轮毂连接刚度的前提下，尽可能削减了非受力区域的材料冗余，既降低了零件自重带来的传动惯量，也减少了注塑成型过程中的缩痕风险，适配批量注塑生产的工艺要求。轮毂位置设置的同轴安装孔可直接与配套传动轴过渡配合，孔位公差按照IT7级精度控制，装配后无需额外做动平衡校正即可满足中低转速下的平稳传动需求，轮缘处的齿形按照标准渐开线齿廓修形，齿顶预留了合理的啮合间隙，能有效避免安装同轴度误差带来的卡滞、打齿问题。从安装边界来看，轮体外径与齿根圆的尺寸差控制在合理范围，装配时相邻传动件的中心距偏差允许范围控制在±0.05mm内，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致啮合阻力陡增、磨损加快。轮体表面的加强筋沿着辐条走向均匀分布，在长期交变载荷作用下能有效分散齿根位置的应力集中，避免塑料材质在频繁启停的冲击载荷下出现齿根断裂的问题。实际选型搭配时，可根据传动比需求匹配对应齿数的小模数主动轮，整套传动组的传动效率能稳定保持在0.96以上，在常温、无强腐蚀的工作环境下，采用POM或尼龙材质注塑成型的该款齿轮，无需额外添加润滑脂即可实现长时间低噪音运转，非常适合对运行噪音有要求的办公设备、小型食品加工机械的传动单元使用。建模过程中对齿形过渡位置做了圆角处理，避免注塑生产时出现尖角缺料的问题，辐条与轮缘、轮毂的连接位置均设置了工艺圆角，能有效降低成型过程中的内应力集中，提升零件的长期使用强度。
