无人机机载GPS定位模块结构设计

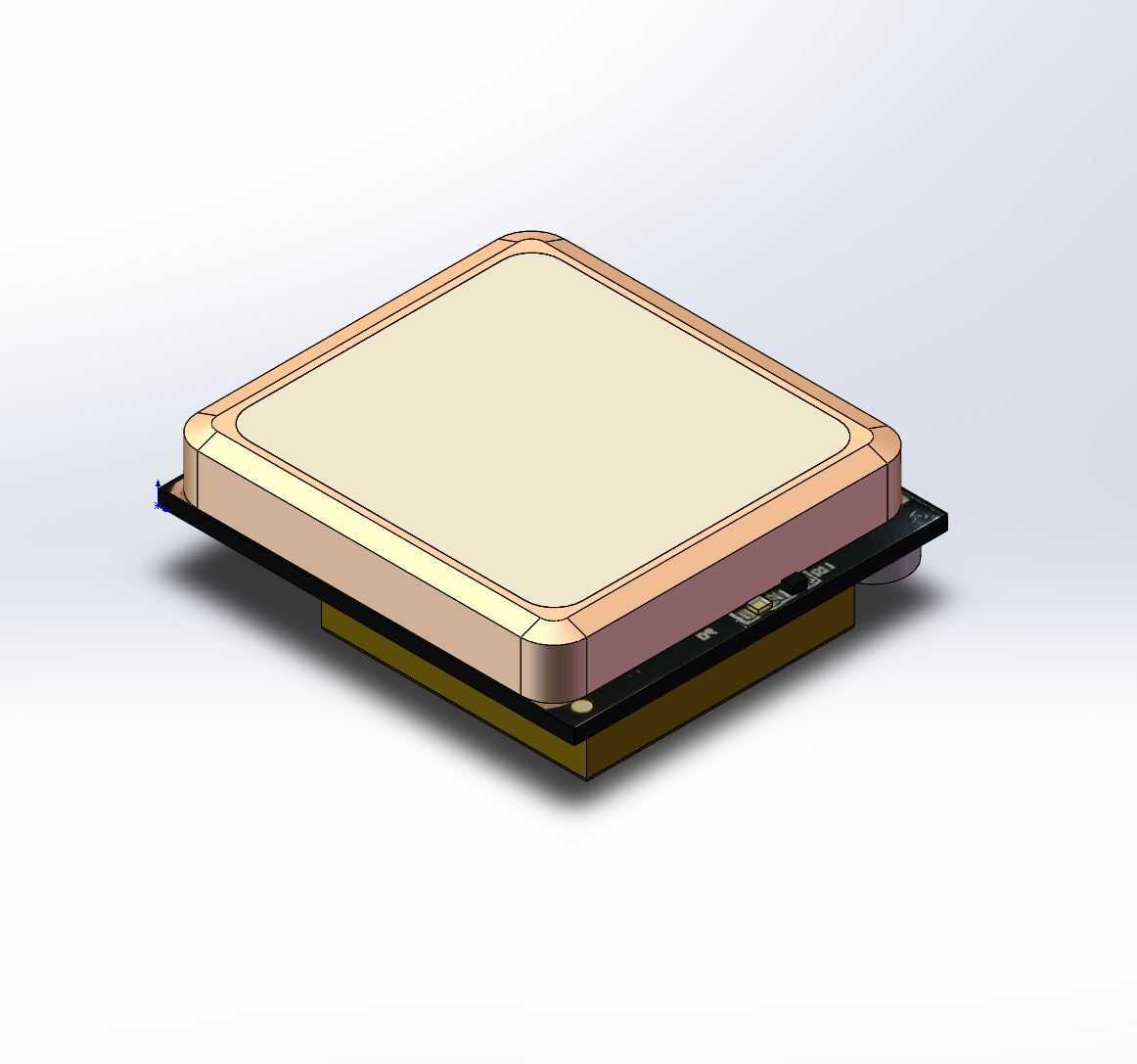

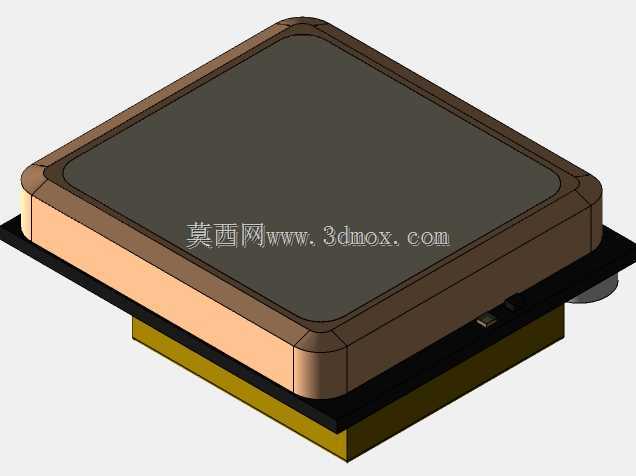

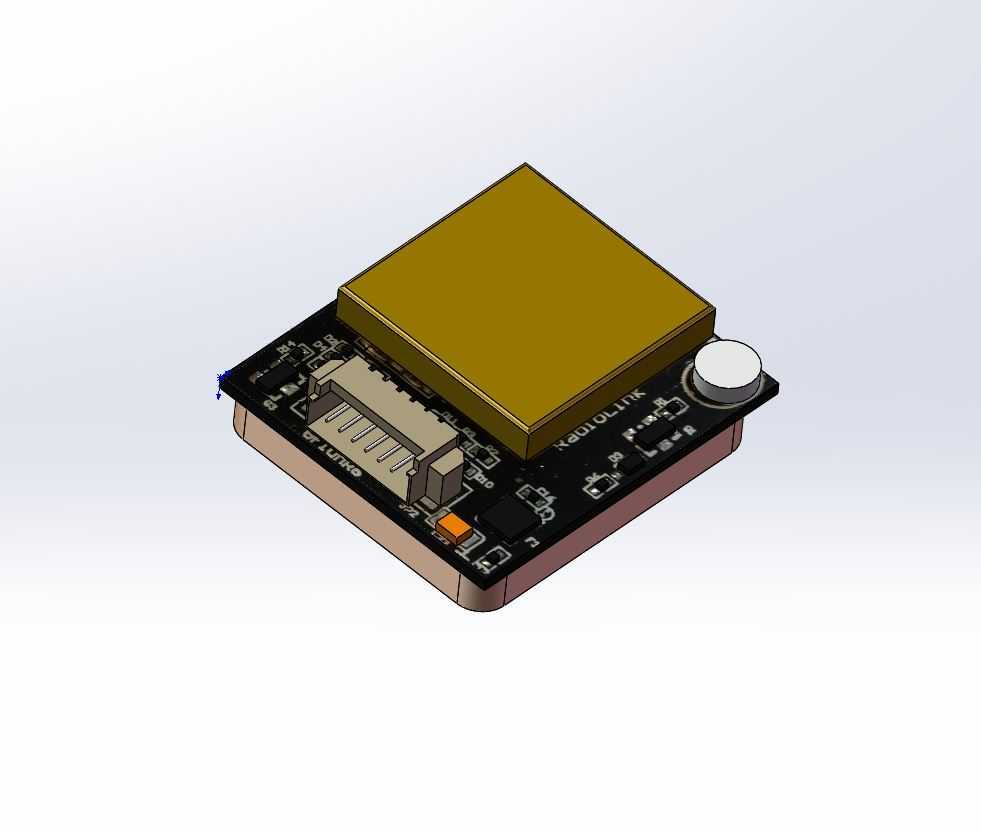

在无人机飞控系统的硬件选型与结构适配环节，定位模块的安装兼容性、信号接收稳定性直接决定了航迹精度与飞行安全冗余。这款定位组件采用层叠式封装结构，上层为陶瓷天线接收单元，边缘做圆角过渡处理，避免装机过程中剐蹭飞控线束或机架碳板，中层为信号屏蔽罩结构，可隔绝机载电调、图传发射模块产生的电磁干扰，保证卫星信号接收的信噪比稳定在合理区间，下层为PCB载板，预留标准贴片焊盘与定位孔位，适配主流开源飞控与商用工业级飞控的安装接口。

从实际装机场景来看，该模块可直接贴装在飞控载板的上方区域，也可通过排针垫高安装在机架顶部的信号无遮挡位置，整体厚度控制在较低水平，不会额外增加过多飞行负载，方形的外形轮廓可适配多数无人机机架顶部的安装空间，边角的圆弧处理也能减少飞行过程中的风阻影响。设计阶段充分考虑了量产装配的工艺性，天线单元与屏蔽罩之间采用卡扣加胶接的固定方式，不需要额外的复杂紧固件，PCB载板的边缘做了半刻工艺处理，分板后无明显毛刺，可直接适配SMT贴片生产线的批量加工要求。

在功能实现层面，该模块集成了卫星信号接收、信号放大、数据解算的核心电路，可同时捕获多系统卫星信号，输出标准的定位数据帧，为飞控系统提供实时位置、速度、时间信息，支撑无人机的定点悬停、航线自主飞行、返航降落等核心功能。结构设计上针对无人机的振动工况做了优化，层叠结构之间设置有缓冲胶层，可过滤飞行过程中电机转动传递的高频振动，避免内部晶振等敏感器件受振动影响出现数据漂移。安装边界方面，模块的引脚间距符合行业通用标准，外围不需要预留过大的避让空间，相邻器件可紧凑布局，有效缩小飞控整体的体积，适配小型多旋翼、固定翼等不同类型无人机的装机需求。针对户外作业的复杂环境，模块的屏蔽罩做了抗氧化表面处理，可在高湿度、多粉尘的作业环境下长期稳定工作，天线表层的防护涂层可抵御轻微的雨水侵蚀，减少户外作业时的故障概率。
