共轴双旋翼玩具直升机结构设计方案

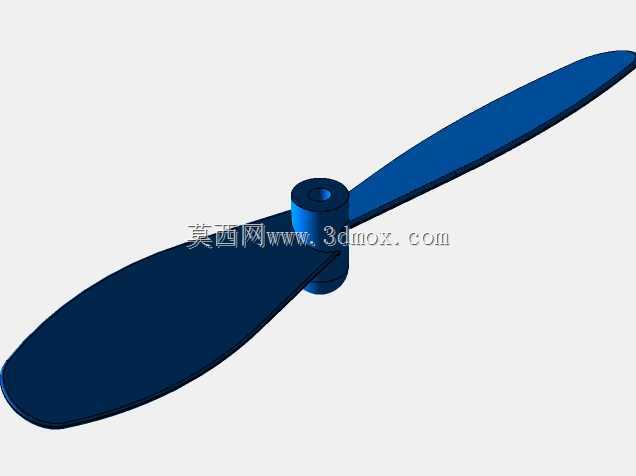

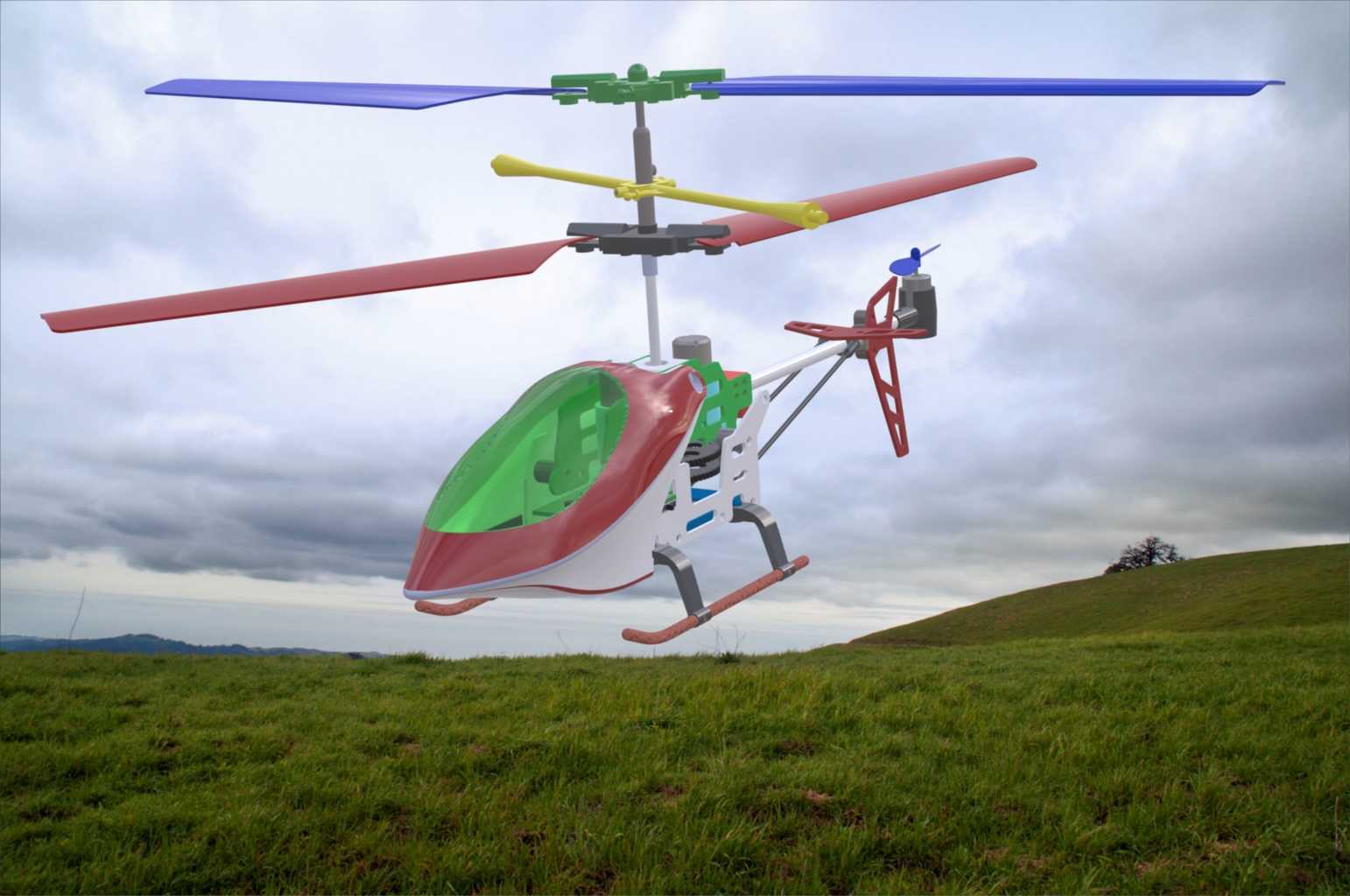

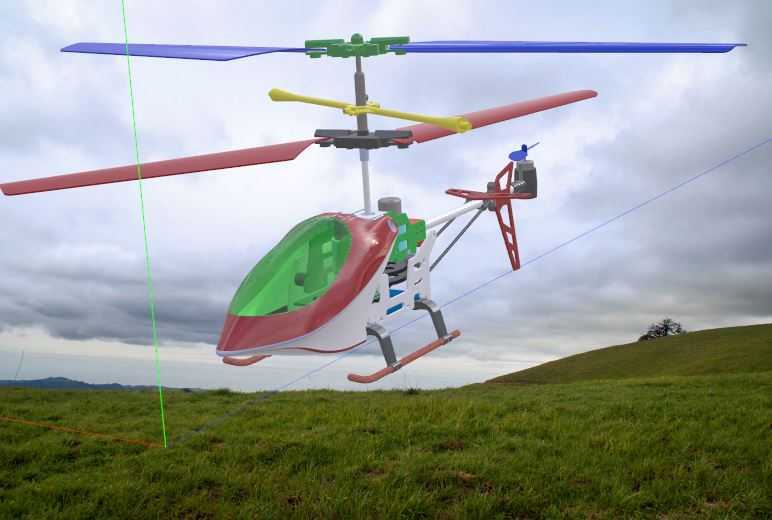

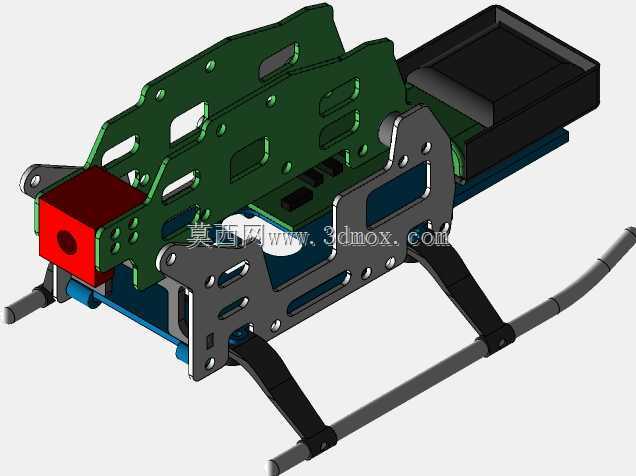

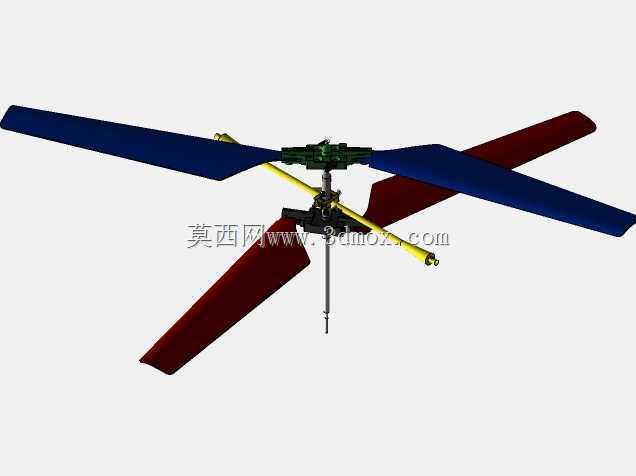

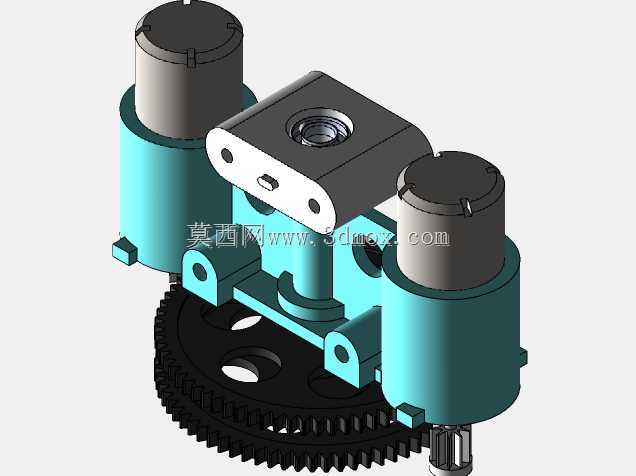

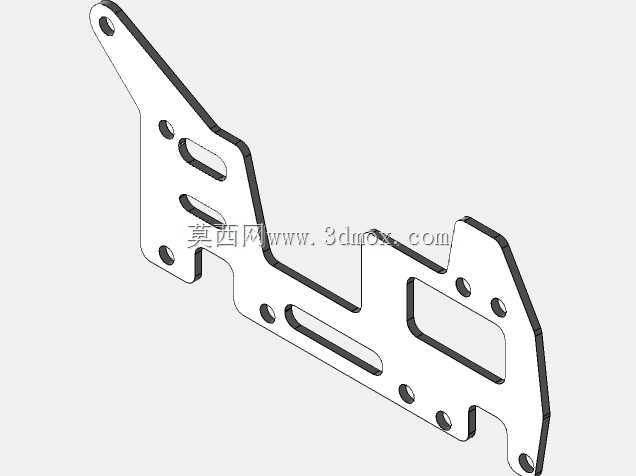

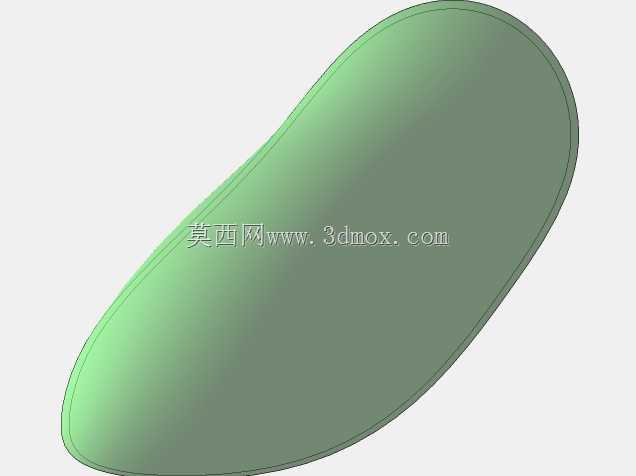

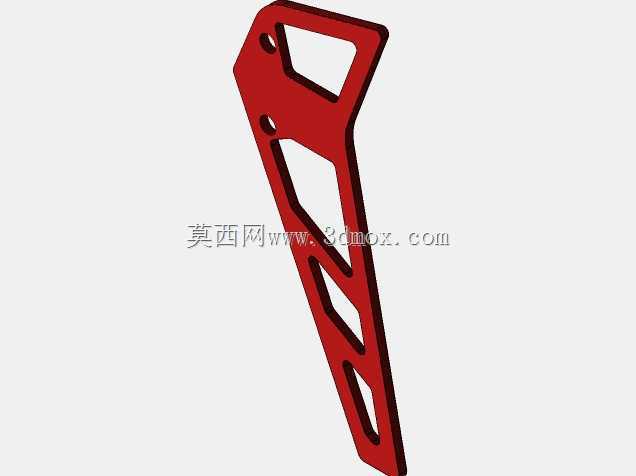

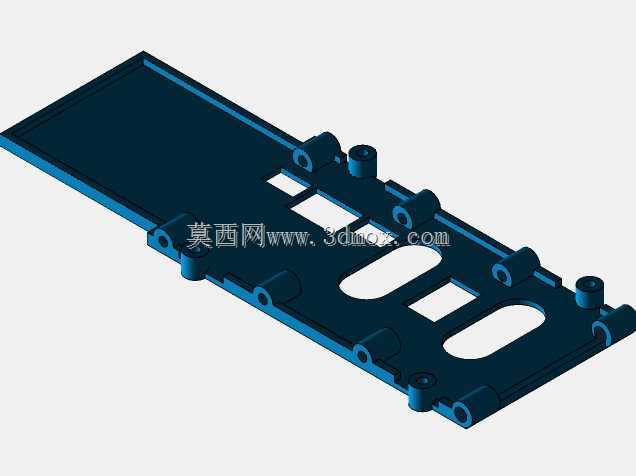

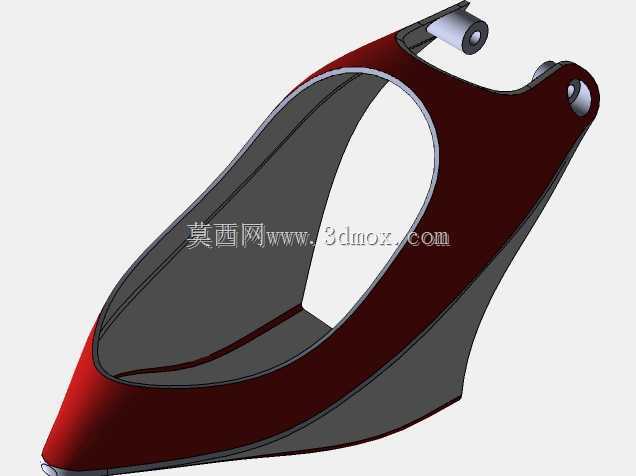

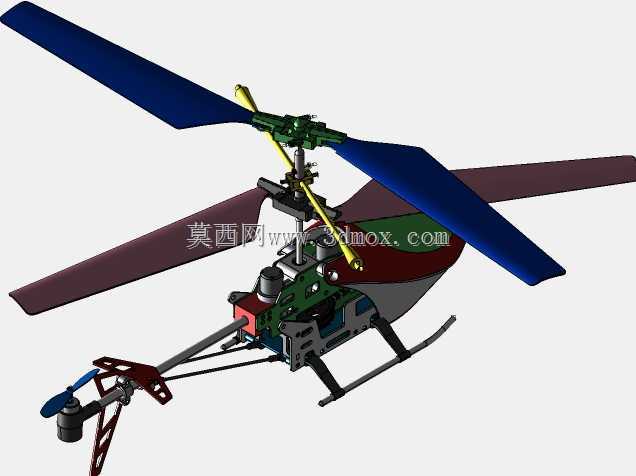

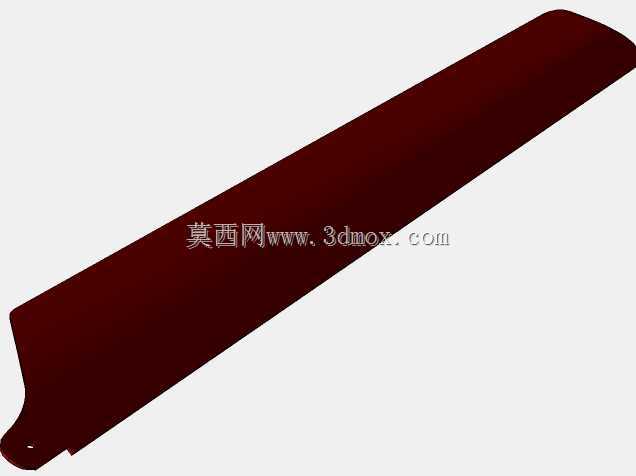

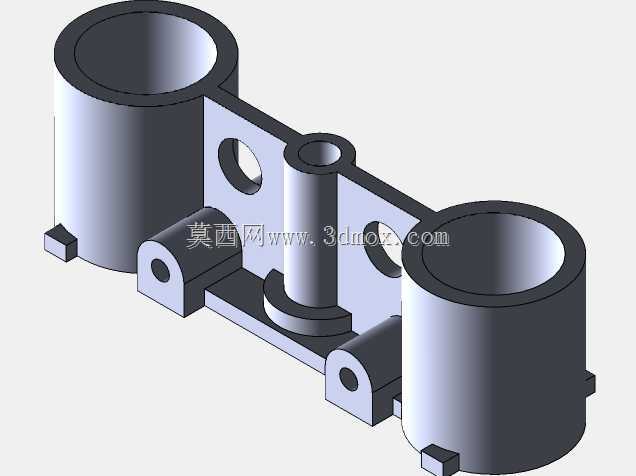

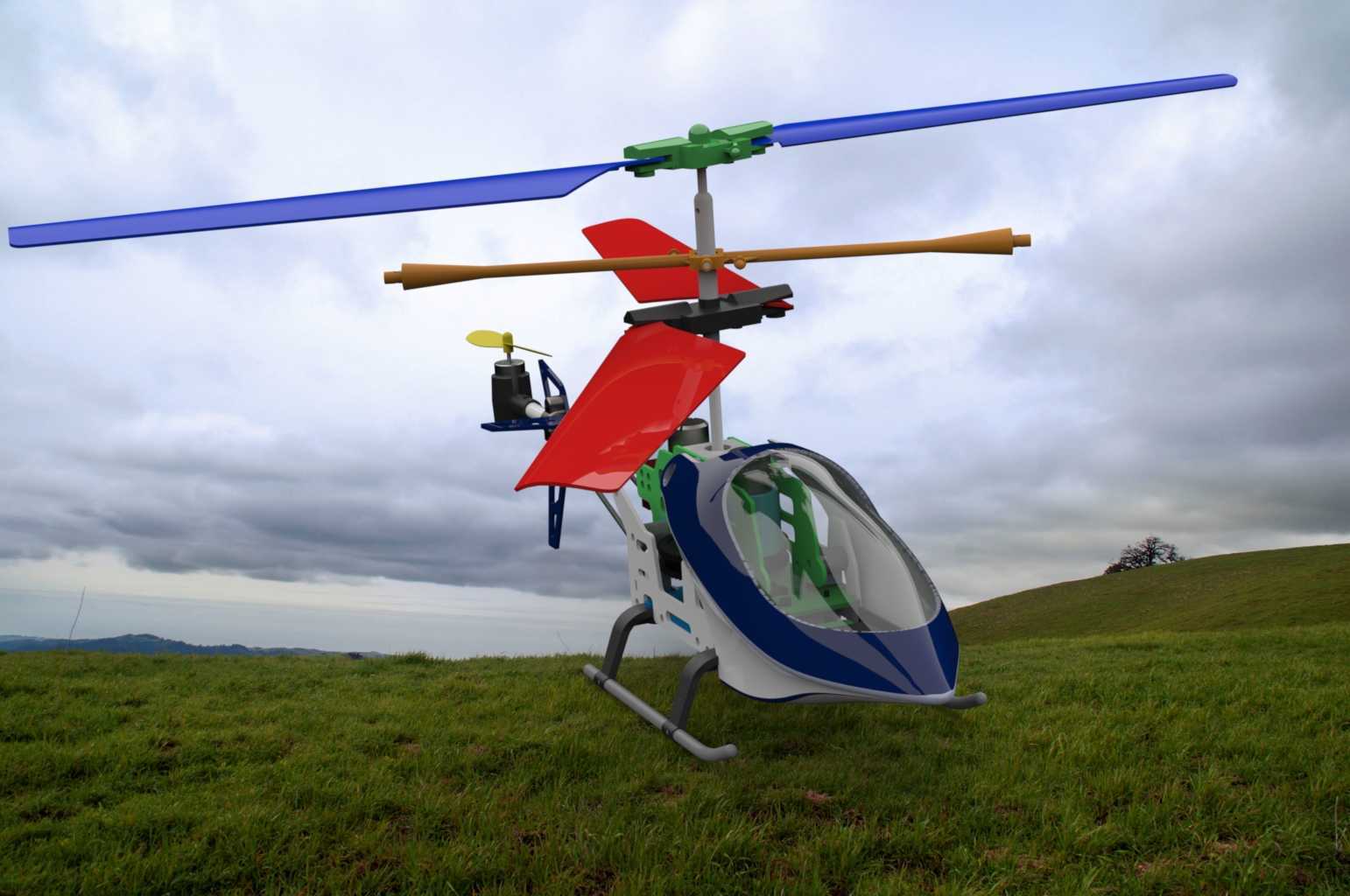

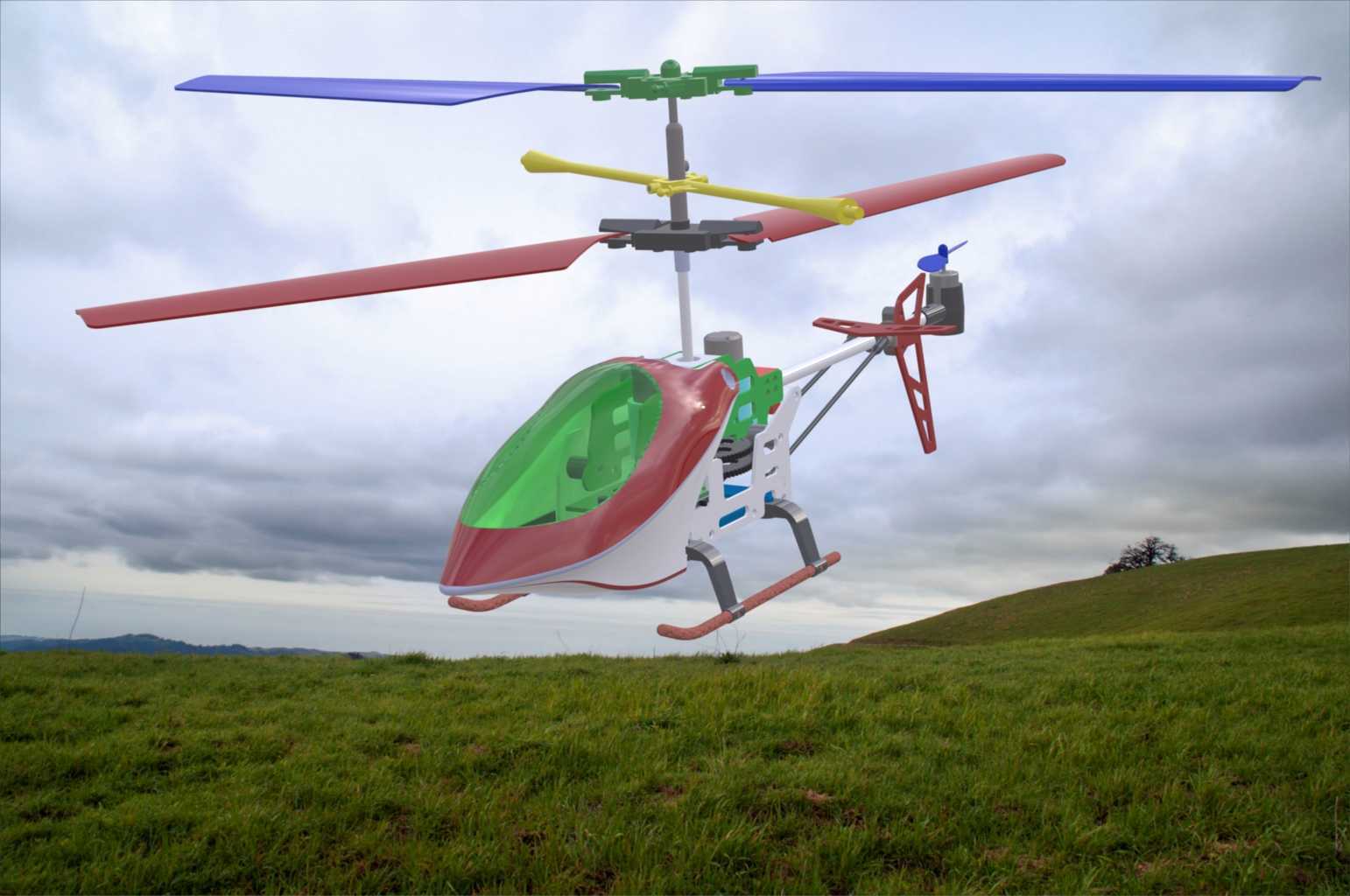

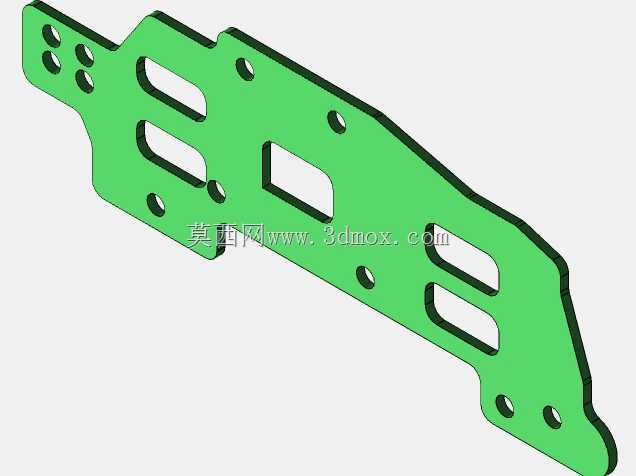

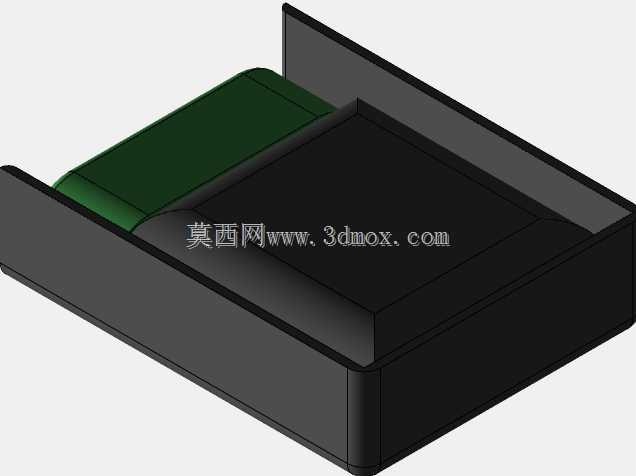

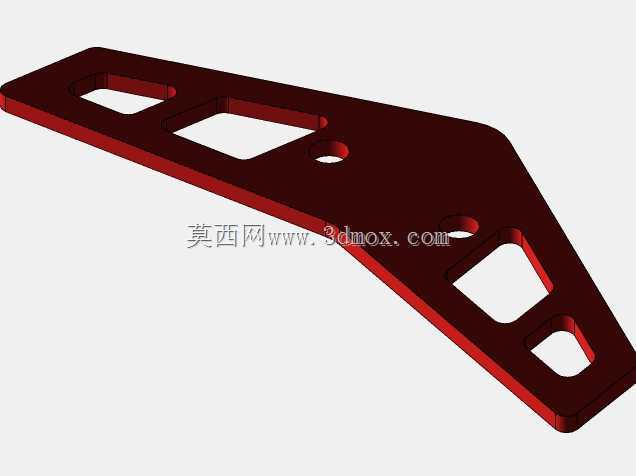

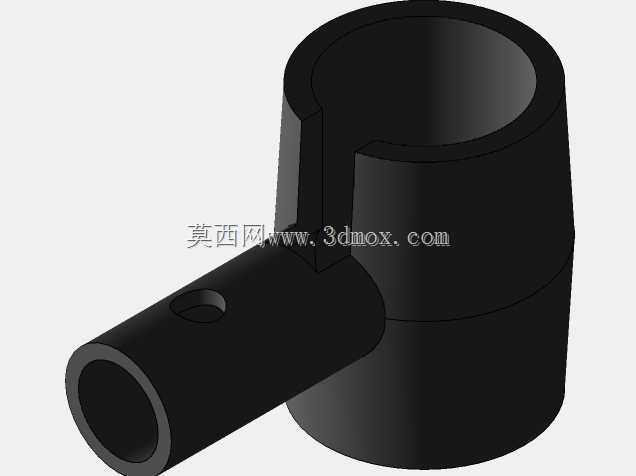

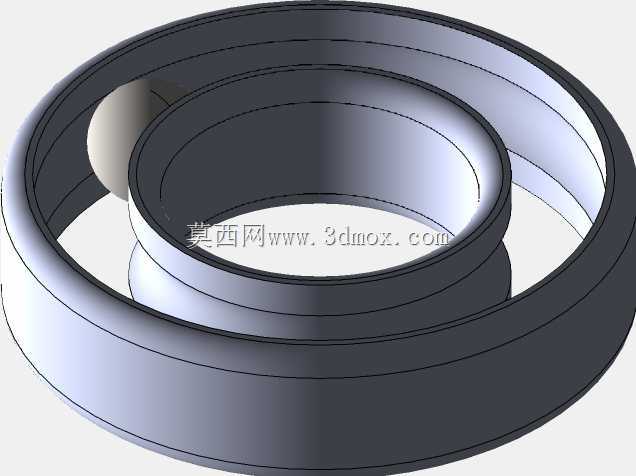

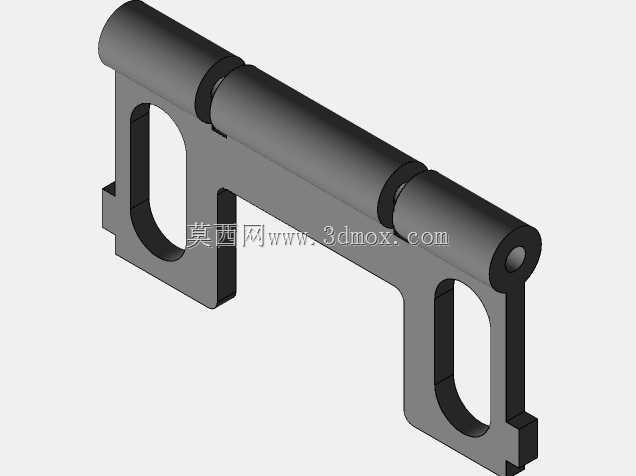

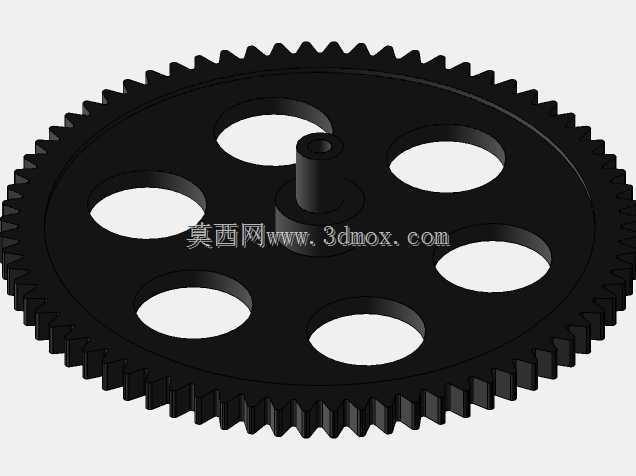

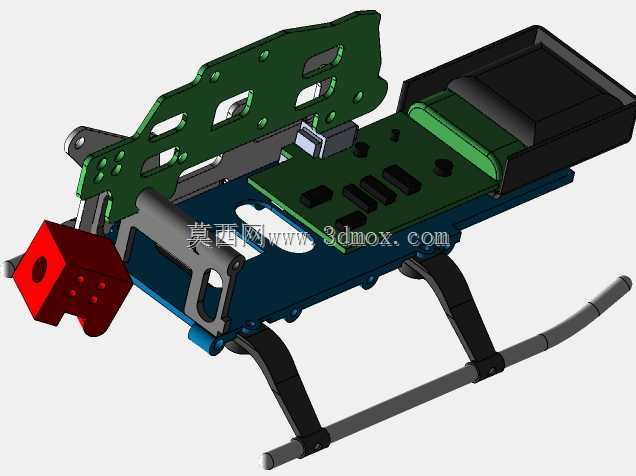

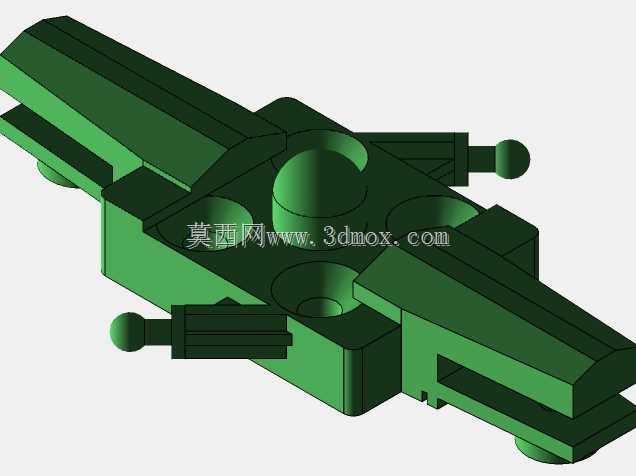

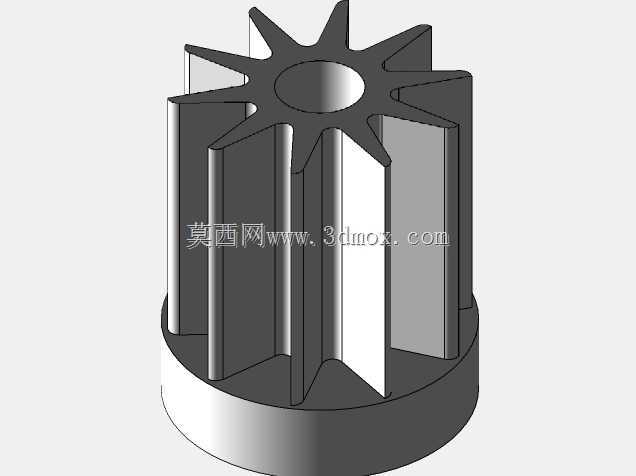

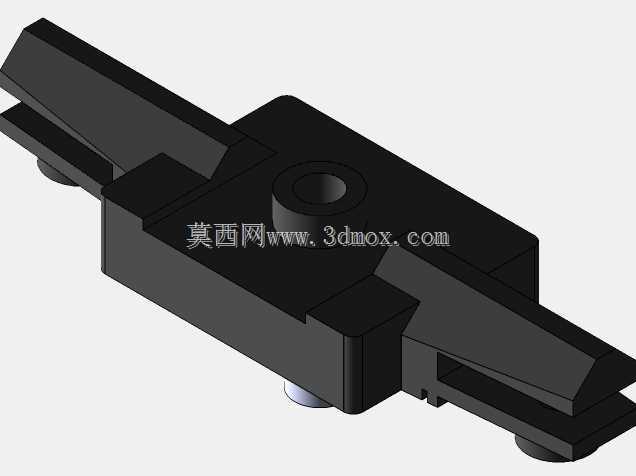

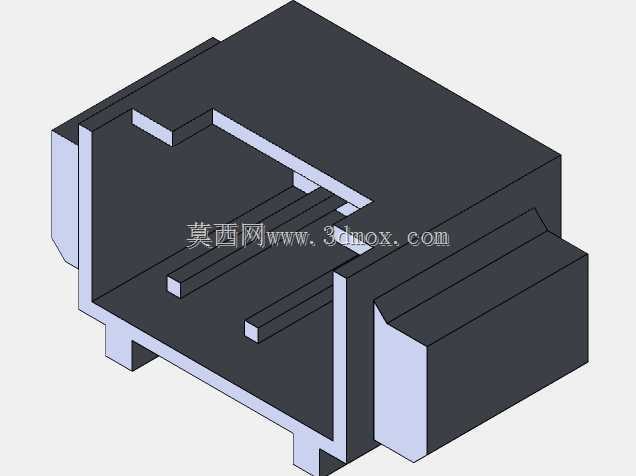

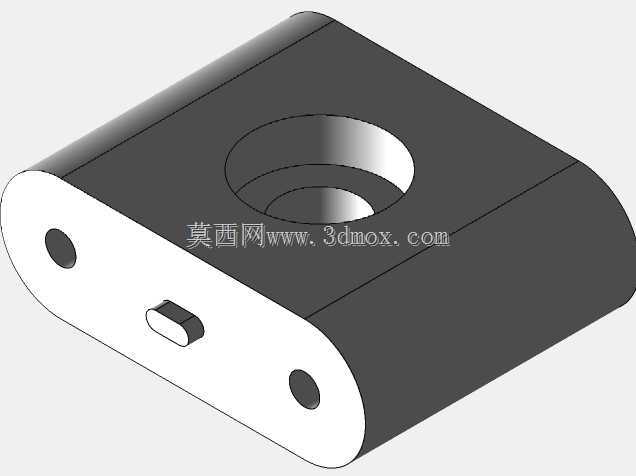

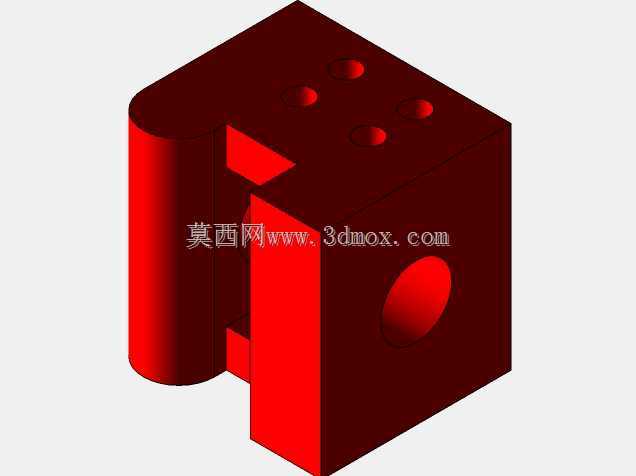

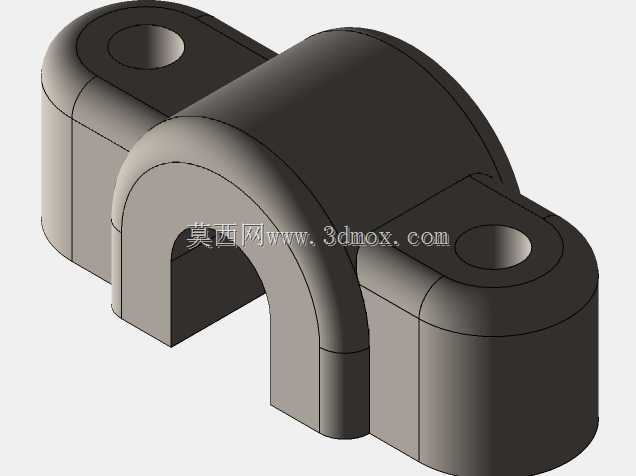

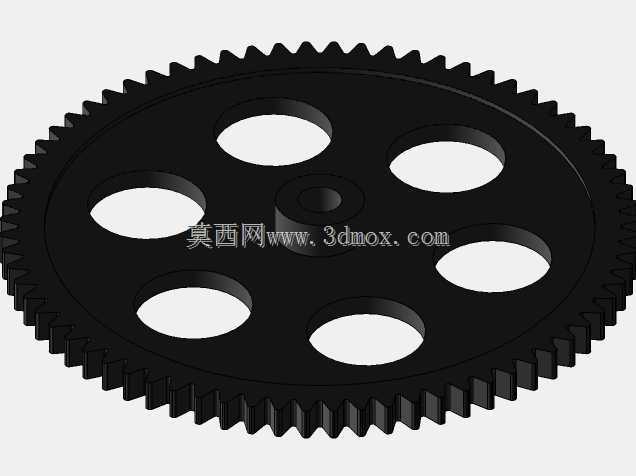

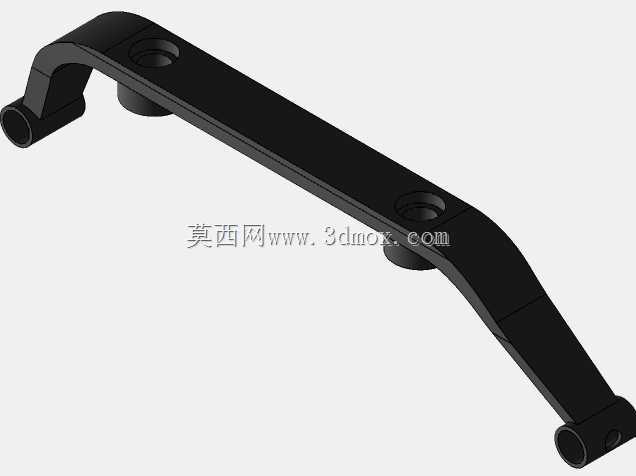

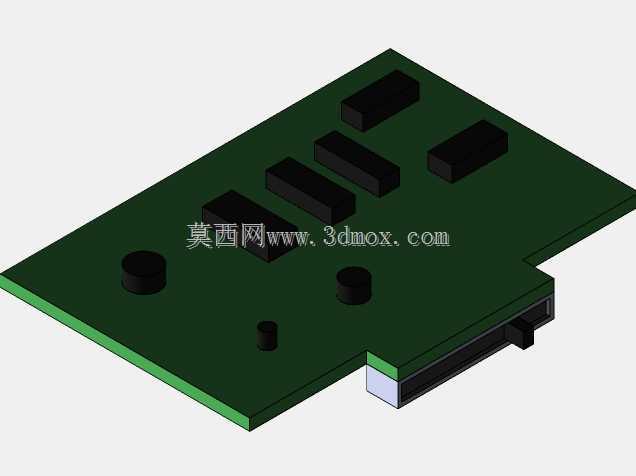

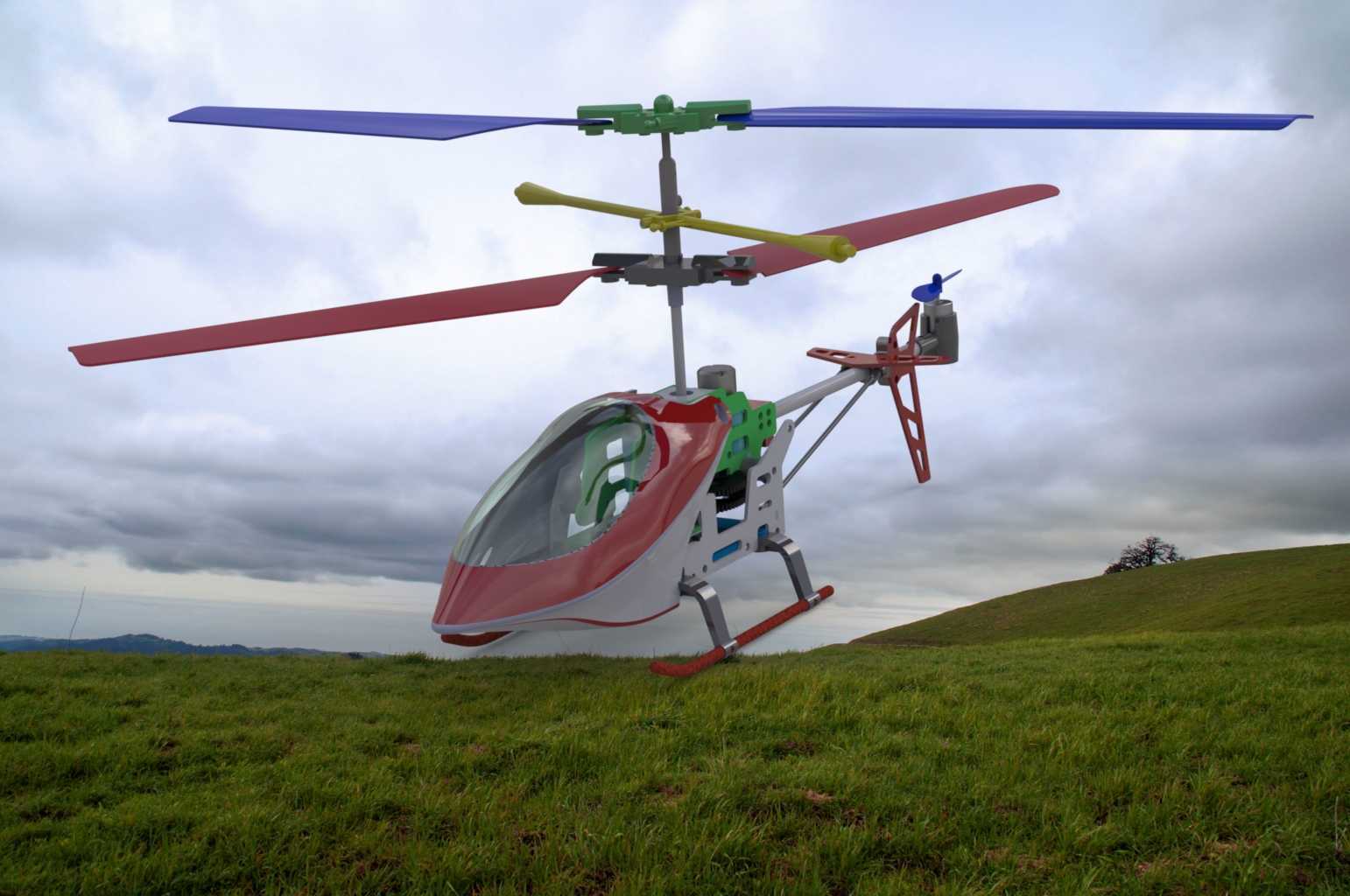

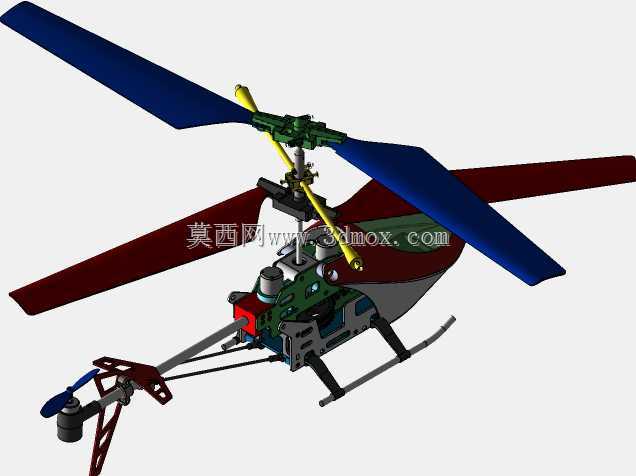

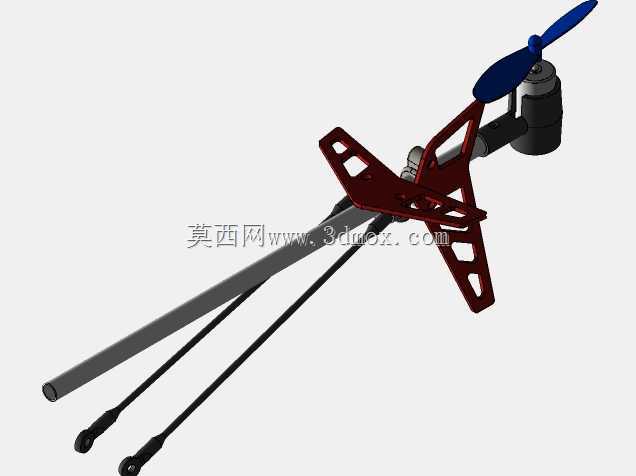

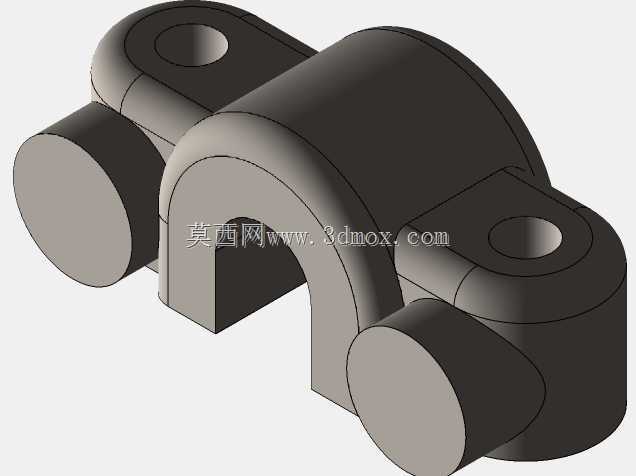

这款共轴双旋翼构型的小型直升机，最初定位是面向青少年科教场景的拼装类航模产品，同时也可作为微型航拍设备的搭载平台，适配户外休闲飞行、中小学航空科普教学等场景，在室内无风环境下也能完成稳定的悬停、转向动作，满足入门级航模爱好者的操作需求。设计之初最先敲定的是共轴反转的旋翼布局，这种布局不需要额外设置尾桨来抵消主旋翼的反扭矩，能大幅缩小整机的横向尺寸，降低新手操作时尾桨碰撞障碍物的概率，上下两层旋翼采用不同的翼型截面，上层主旋翼负责提供主要升力，翼尖做了切角处理来降低高速旋转时的翼尖涡流损耗，下层旋翼除了辅助提供升力外，还通过转速差来实现航向控制，两套旋翼的传动轴采用嵌套式设计，内层轴驱动上层旋翼，外层轴驱动下层旋翼，轴系之间设置了耐磨衬套来降低转动摩擦，延长传动结构的使用寿命。机身主体采用轻量化的框架式结构，核心受力位置用加强筋做了补强，既保证了结构强度，又能把整机重量控制在合理区间，座舱罩采用流线型的曲面设计，曲面弧度经过多次风阻校验，在飞行过程中能有效引导气流绕过机身，降低正面风阻对飞行稳定性的影响，透明座舱罩预留了设备安装位，可以根据使用需求加装微型摄像头或者指示灯模块。起落架采用滑橇式结构，两个支撑滑橇通过弹性支架与机身主体连接，在降落时能通过支架的微小形变吸收冲击能量，避免硬着陆时的冲击力直接传递到机身内部的传动部件，滑橇的接地端做了加宽处理，在不平整的草地、硬质地面降落时都能保证足够的支撑稳定性，不会出现侧翻的情况。尾翼部分采用上下对称的垂直安定面加水平安定面的组合设计，垂直安定面主要用来维持飞行过程中的航向稳定性，水平安定面则用来调整整机的俯仰姿态，尾翼与机身的连接位置做了快拆结构设计，方便日常收纳时拆卸，减少存放占用的空间。整机的安装边界经过反复校核，所有外露的运动部件都做了安全间隙预留，旋翼旋转时不会与机身、尾翼、起落架发生干涉，各个模块之间的连接位置都设置了定位止口，拼装时不需要额外做尺寸调整就能保证装配精度，即使是没有机械装配经验的用户，也能按照装配指引完成整机的组装。在传动结构的布局上，动力模块安装在机身重心位置，让整机的重心落在旋翼轴的正下方，保证悬停时的姿态平衡，电池仓的位置也靠近重心区域，更换电池时不会造成整机重心的大幅偏移，避免影响飞行状态。
