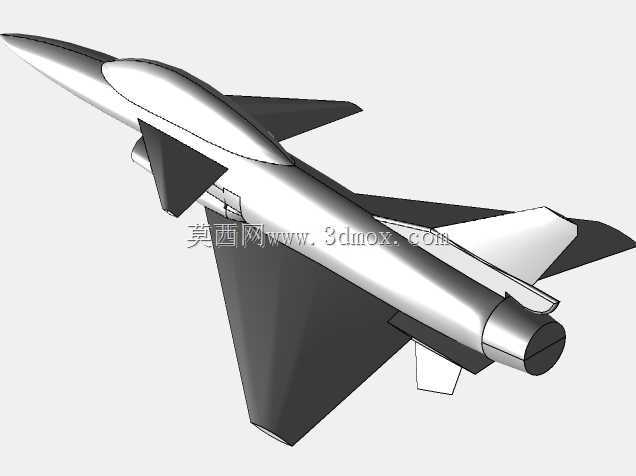

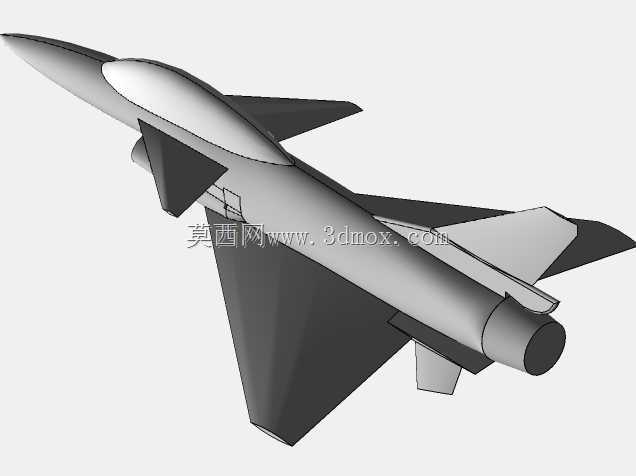

鸭式布局喷气式歼击机整机结构数模

该数模还原的鸭式布局喷气式歼击机，核心应用场景覆盖军用航空装备的气动方案验证、结构布局教学演示、航展展示模型加工等领域，可作为航空院校飞行器设计专业的课程设计参考样例，也能为航模爱好者制作缩比仿真模型提供精准的外形尺寸依据。从实际用途来看，这类战机主要承担制空作战、对地精确打击、战术侦察等任务，数模完整还原了真机的气动布局逻辑，鸭翼与主翼的耦合位置经过反复调整，能够在大迎角飞行状态下提供足够的涡升力，提升战机的机动性能，避免常规布局战机在大迎角下容易出现的失速问题。设计过程中优先考虑了气动效率与结构强度的平衡，机身采用翼身融合设计，平滑过渡的曲面能够有效降低飞行过程中的雷达反射截面积，同时减少跨音速飞行时的阻力，进气道布置于机身下方，能够在战机进行大过载机动时保证发动机的进气效率，避免气流畸变影响发动机工作稳定性。整机外形按照真机比例等比例缩放建模，机身长度、翼展、垂尾高度的比例严格符合真机的气动设计要求，各气动面的偏转角度预留了合理的活动间隙，若用于仿真演示可直接添加运动副实现鸭翼、副翼、方向舵的偏转动作，尾喷口的结构还原了收敛扩张段的外形特征，能够直观展示喷气式发动机的排气结构。建模过程中对机身内部的设备安装边界做了简化预留，雷达舱、座舱、设备舱、燃油舱、发动机舱的位置划分清晰，若用于结构设计迭代，可直接在现有数模基础上细化内部承力框、梁的结构布置，蒙皮的分块线按照实际战机的工艺分离面划分，能够直接用于后续的曲面加工、模具开制参考。鸭翼的安装位置与主翼的前后缘后掠角度做了匹配设计，能够让鸭翼产生的脱体涡顺利流过主翼上表面，在不增加主翼面积的前提下提升整机的升阻比，垂尾采用外倾设计，在保证航向稳定性的同时进一步优化侧向的隐身性能，起落架舱的位置预留符合整机的重心布置要求，前起落架与主起落架的安装点位置能够保证地面滑行、起降过程中的整机稳定性。
