多工位栅栏式接线端子结构设计

这款多工位栅栏式接线结构，主要面向低压电气柜内的导线分接、设备内部动力回路转接场景，在工业控制设备、配电单元、小型机电产品的布线环节应用广泛，能解决多股导线并行连接时的绝缘隔离、接线防松、排布规整需求。从实际使用场景来看，这类接线结构常被布置在电气安装板的边缘区域，或是设备进线端的分线位置，用来完成外部进线到内部回路的导线转接，相比直接绞接导线的方式，能大幅降低接线松动、相邻导线短路的风险，也方便后期运维时的线路查改。

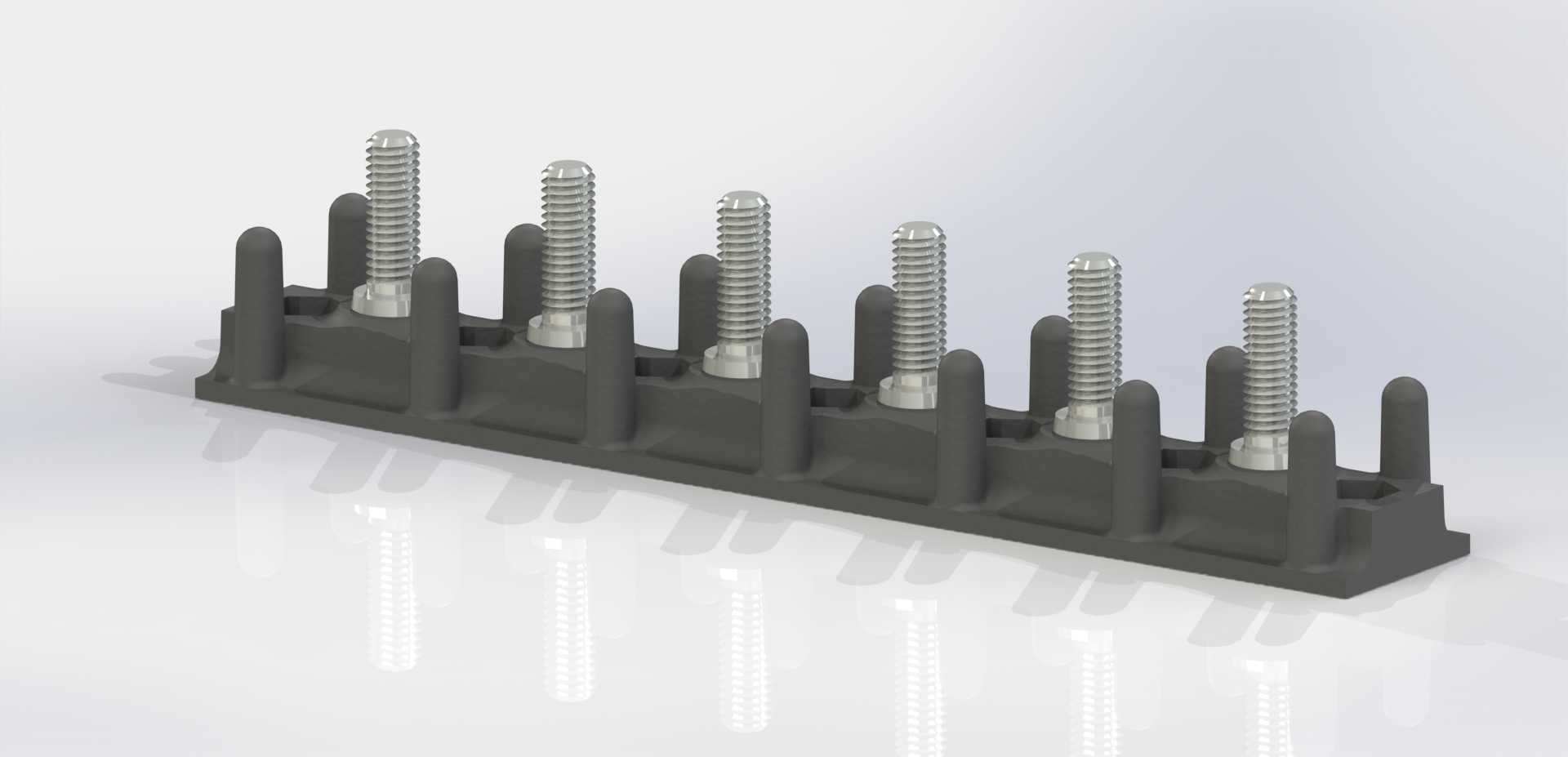

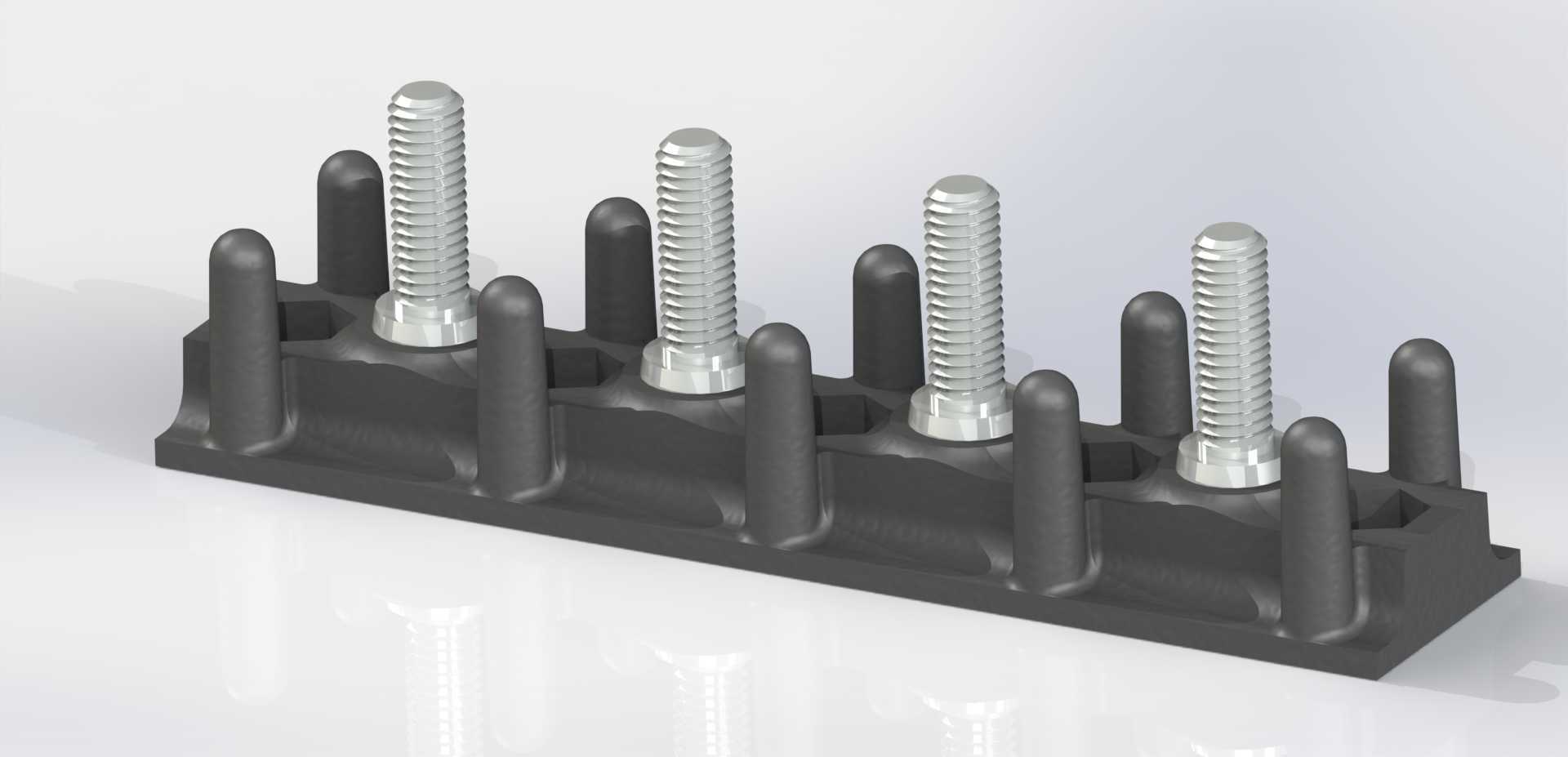

设计上采用一体式绝缘基座搭配金属接线螺钉的组合，基座上的凸起隔栏形成独立的接线工位，每个工位对应一组接线螺钉，相邻工位之间的隔栏高度高于螺钉安装后的顶面，能有效避免不同回路导线的金属部分意外触碰，满足电气间隙的安全要求。基座底部做了平整的安装贴合面，预留的安装孔位适配常规的自攻螺钉或螺栓固定，安装边界可适配多数小型电气安装空间，不会占用过多柜内布线位置。接线螺钉采用标准机械牙螺纹，拧紧时能将剥除绝缘层的导线端部牢牢压在基座的金属嵌件上，保证接触电阻稳定，避免长期通电后出现接头发热的问题。

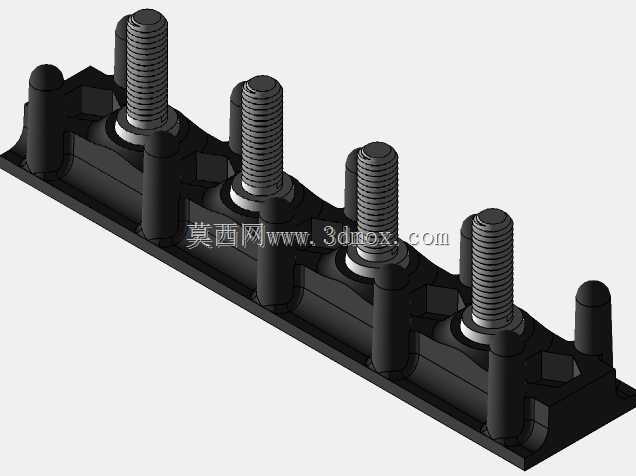

建模过程中优先考虑了实际装配的公差配合，绝缘基座的隔栏厚度做了均匀化处理，既保证注塑成型时的材料流动性，避免出现缩痕、缺料的成型缺陷，也能保证隔栏有足够的机械强度，在接线拧紧螺钉时不会出现隔栏断裂的情况。每个接线工位的间距经过匹配计算，适配常用的多股铜芯导线线径，接线操作时螺丝刀有足够的操作空间，不会因为工位间距过小导致操作不便。金属螺钉的头部做了适配十字螺丝刀的槽型，符合一线电气装配人员的操作习惯，螺钉的拧入深度做了限位设计，避免过度拧入导致基座开裂或是导线被压断。

从安装适配性来看，这款接线结构的整体外形为长条形，可根据实际需要的接线位数调整整体长度，基座的安装孔位间距符合通用电气配件的安装尺寸规范，能直接替换同规格的常规栅栏式接线端子，不需要重新调整安装板的孔位。基座的绝缘材料选用常规的热固性电气绝缘材料，能满足常规工业环境下的耐温、绝缘要求，适配-20℃到85℃的工作环境温度，覆盖多数工业现场的使用工况。接线时导线从隔栏之间的空位穿入，拧紧螺钉即可完成固定，不需要额外的冷压端子，能降低现场接线的物料成本，也提升了装配效率。
