电脑机箱金属板安装固定支架结构设计

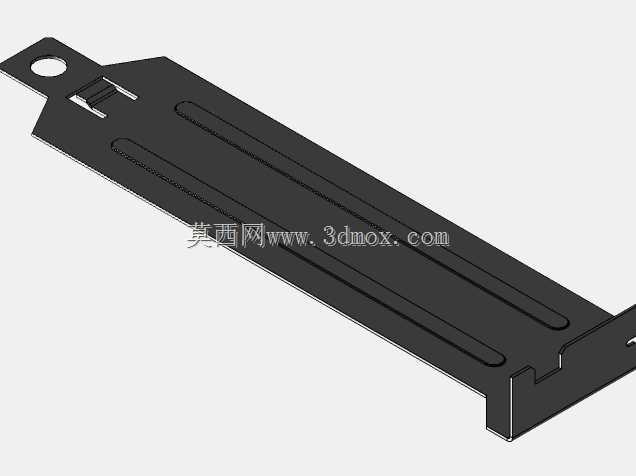

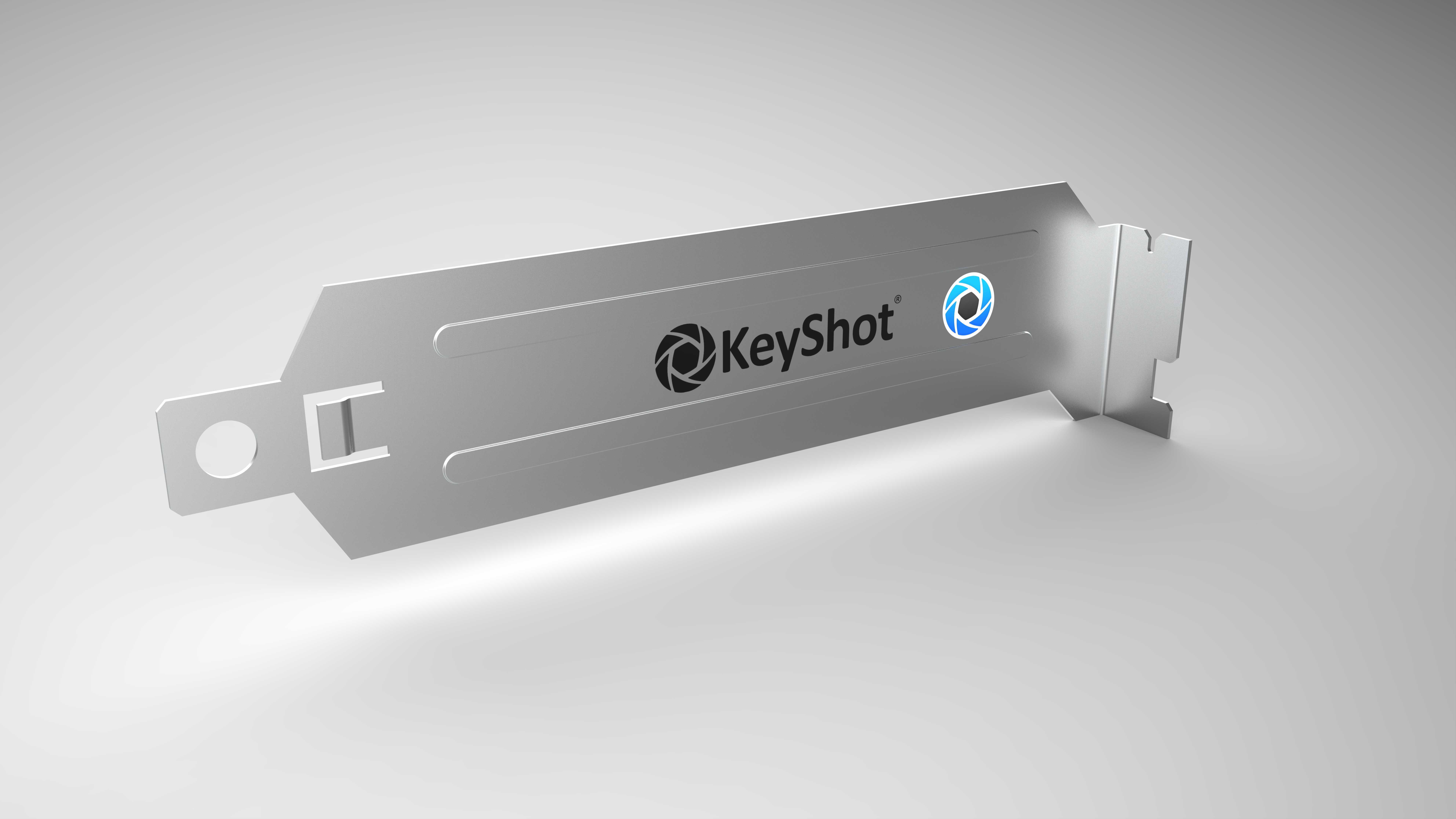

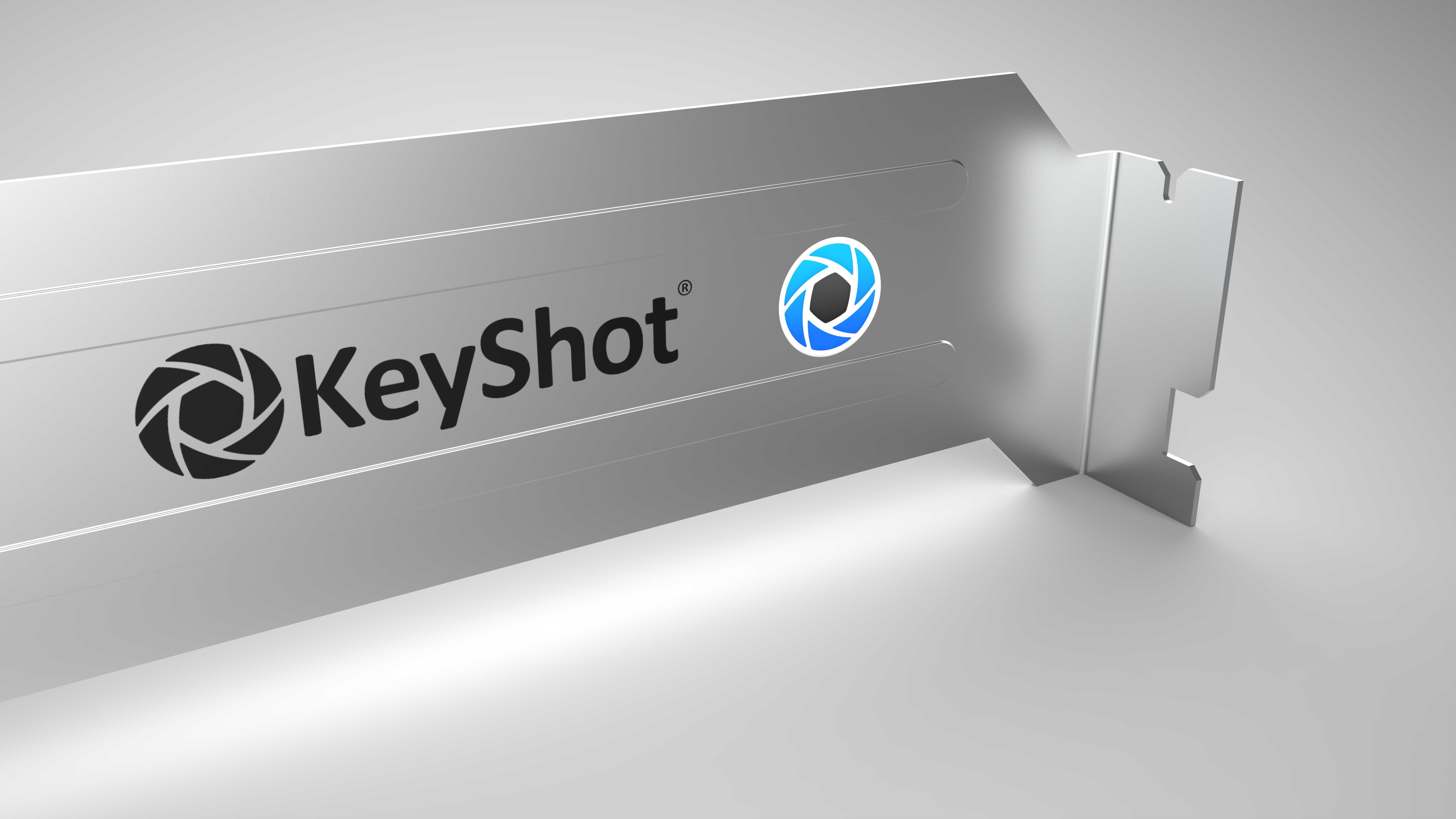

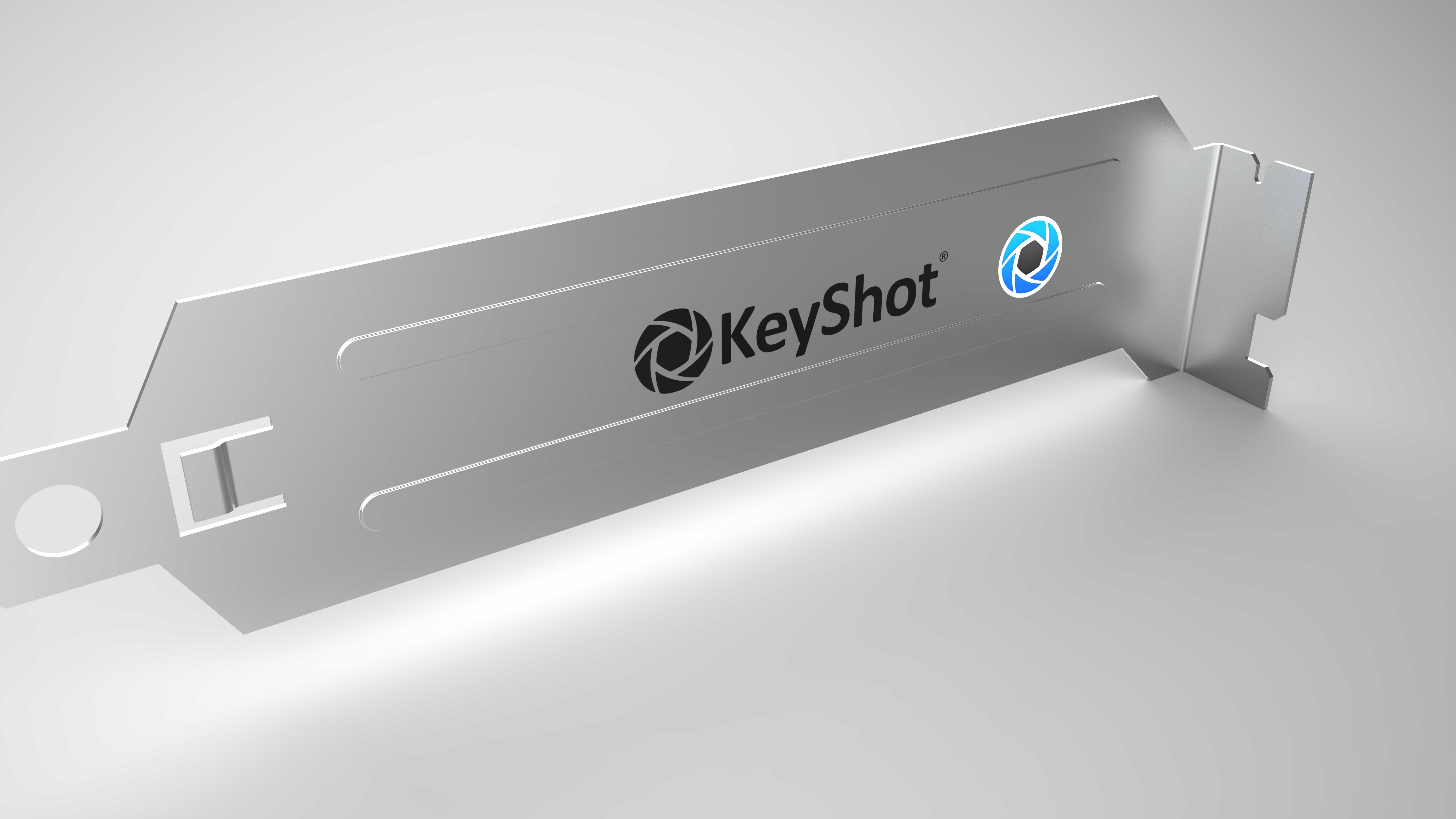

这款钣金支架主要应用于台式电脑机箱内部的功能扩展位固定场景，日常装机作业中，常用来承托PCI位扩展设备、辅助固定机箱内走线或是加装小型功能模块，解决机箱内零散部件无固定点位、运行中出现晃动异响的问题。从实际装机的适配需求出发，设计时优先考虑了标准机箱PCI扩展槽的安装边界，支架一端的挂耳结构完全匹配机箱后部的标准挡片卡位，挂耳上预留的圆形固定孔位，可直接使用机箱标配的固定螺丝完成锁紧，无需额外在机箱壳体上打孔改造，适配绝大多数ATX、MATX规格的常规台式机箱。支架主体采用平直钣金折弯成型，整体厚度选用常规机箱钣金通用的板材规格，既保证承托扩展部件时的结构刚性，不会因为设备自重出现弯折变形，又不会过度占用机箱内部的有限风道空间，避免影响机箱内的散热气流走向。板面的压型加强筋设计，是在不增加板材厚度的前提下提升结构强度的常用处理方式，两道平行的压筋沿着支架长度方向分布，抵消长条形钣金件容易出现的侧向扭曲问题，哪怕支架一端悬空承托重量较轻的扩展模块，也不会出现明显的形变。支架侧边的卡位缺口，是为了匹配机箱内部的卡位凸点设计，安装时对准凸点推入即可完成预定位，后续拧固定螺丝时不需要手扶对位，能有效提升批量装机时的作业效率。板面预留的标识区域，可根据实际搭载的功能模块印刷对应的标识信息，方便后期运维时快速识别对应扩展位的设备类型，不用拆开机箱侧盖逐一排查。从钣金加工的角度来看，整个支架的折弯工序少，没有复杂的异形曲面，所有开孔、缺口都可以通过常规冲压工序一次成型，不需要额外的焊接或是二次机加工工序，加工成本可控，适合批量生产。安装完成后支架与机箱内壁保持平行，不会与机箱内的显卡、内存等 taller 部件产生安装干涉，边缘做的钝化折边处理，也能避免装机作业时划伤操作人员的手部，或是割伤机箱内的线材绝缘层，消除装机后的用电安全隐患。
