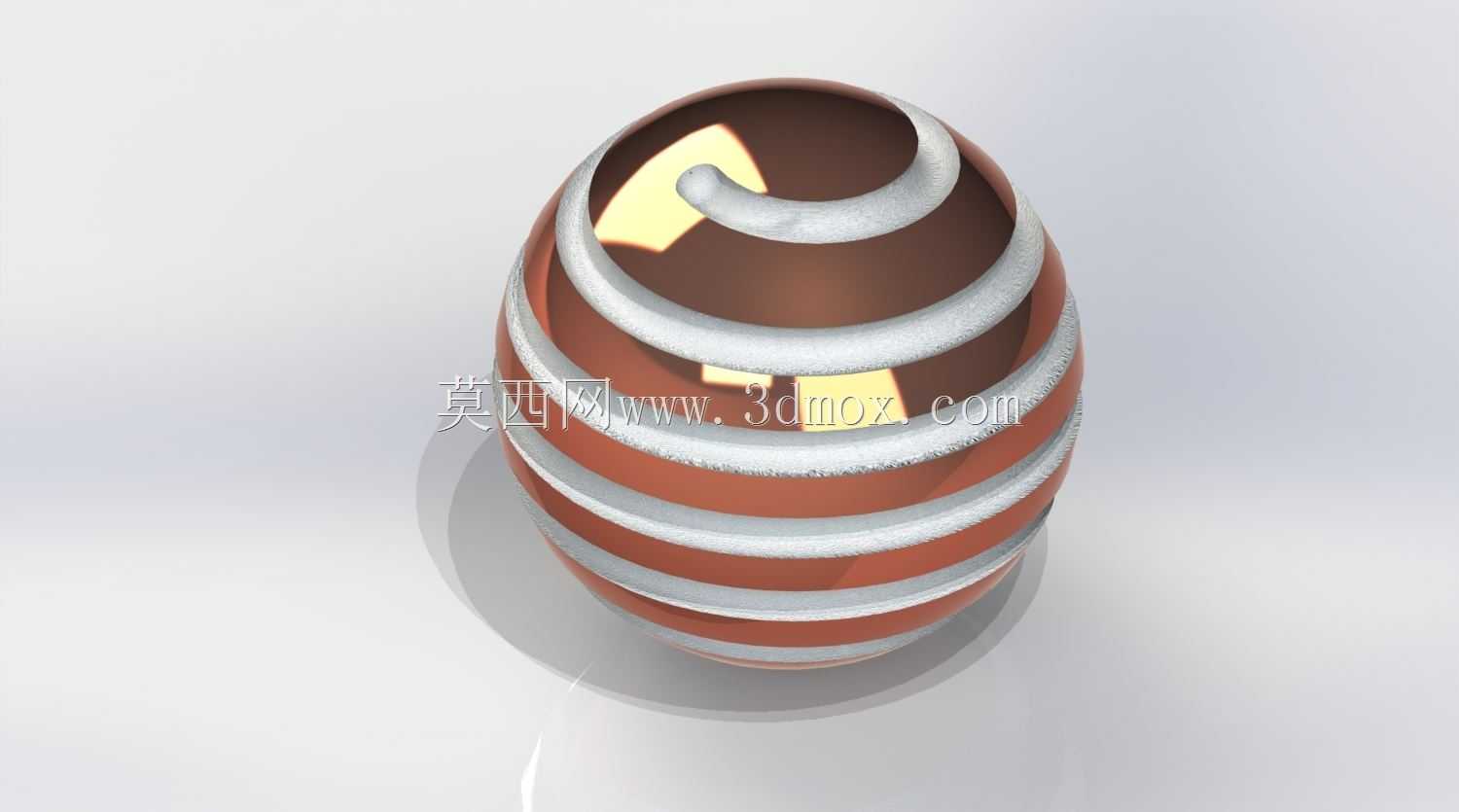

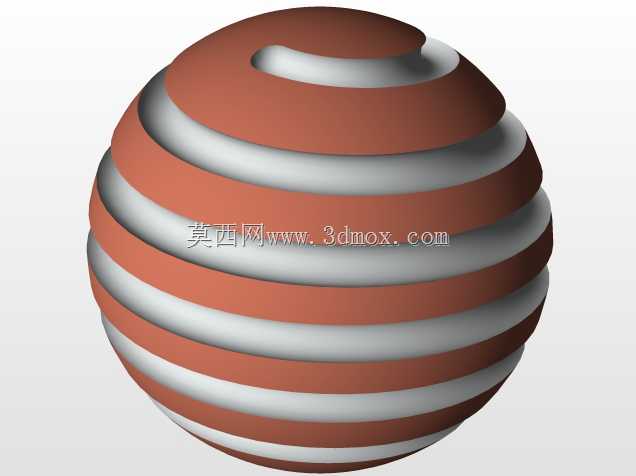

球面螺旋切割镂空球体结构设计

　　在曲面结构件的设计与加工场景中，球面螺旋切割结构常被应用于流体导流、装饰性结构件、特种混合设备内部扰流元件等领域，这类结构的核心难点在于球面连续螺旋轨迹的拟合精度，以及切割后剩余结构的力学均匀性。做这类结构设计时，首先要明确球体的基准直径，根据实际安装边界确定球体外径的公差范围，通常这类结构作为内嵌扰流元件时，外径与安装腔体内壁的单边间隙要控制在0.2-0.5mm之间，避免装配时出现卡滞，同时保证流体经过时不会从间隙处产生无规则窜流。设计螺旋切割路径时，不能直接套用平面螺旋的参数，要将螺旋升角随球面纬度变化做连续调整，从球顶位置开始，螺旋槽的宽度保持恒定的前提下，槽深从球顶到球赤道位置逐渐过渡，再从赤道到球底位置对称收窄，

　　保证整个球体剩余的螺旋筋条宽度均匀，不会出现局部筋条过窄导致结构强度不足的问题。很多新手做这类结构时容易犯的错误是直接用等螺距螺旋线投影到球面，这样会导致赤道位置的槽宽被拉伸变宽，筋条变细，实际加工后受力容易出现断裂，同时螺旋轨迹在球面的首尾衔接处会出现明显的接痕，既影响外观，也会在流体经过时产生不必要的紊流。实际建模过程中，要先建立完整的球体基准曲面，然后通过可变螺距螺旋线作为引导线，做垂直于球面法向的扫描切除，扫描截面的角度要随球面法向实时调整，保证切割出的槽壁始终与球面局部法向保持一致，这样加工出的槽体深度均匀，不会出现局部过切或者残留余量不均的问题。从功能特性来看，这种连续螺旋切割的球体，当流体从轴向穿过螺旋槽时，

　　会被连续的螺旋筋条引导形成稳定的旋流，在静态混合器的应用场景中，这种结构不需要额外的动力，就能让多相流体在经过球体时被反复分割、翻转、混合，混合效率比普通的挡板式结构高30%以上，同时流阻更低，不容易出现物料滞留堵塞的问题。如果是作为装饰类结构件，这种螺旋镂空的球体可以通过表面处理做出不同的色彩分层，螺旋筋条和内层球面采用不同的表面工艺，光线照射时会形成连续的螺旋光影效果，适合作为文创产品、灯具装饰构件使用，这时候设计时就要注意筋条的圆角处理，所有切割棱边都要做R0.3-R0.5的圆角，避免锐边划伤，同时控制整体重量，根据安装场景调整球体的壁厚，作为悬挂装饰件时，壁厚控制在2-3mm即可，在保证结构强度的前提下尽可能降低自重，

　　减少安装固定点的载荷。在安装边界的考量上，如果是作为设备内部的功能元件，球体两端需要设计定位轴颈，轴颈的同轴度公差要控制在0.02mm以内，保证球体安装后可以顺畅转动或者稳定固定，不会出现偏心导致的流场不均；如果是无轴的内嵌式结构，就要在球体两端设计定位平面，和腔体内的定位槽配合，限制球体的周向转动和轴向窜动。另外，这类结构如果采用金属材质加工，通常选用五轴铣削加工，建模时就要考虑刀具的可达性，螺旋槽的最小宽度要大于选用的球头铣刀直径，避免出现刀具无法加工到的死角，槽底的圆角要和刀具半径匹配，减少后续抛光的工作量；如果采用3D打印工艺制作，就要注意螺旋结构的自支撑性，螺旋升角不能小于45度，避免打印过程中出现支撑过多、后期难以去除的问题，同时筋条的最小厚度要满足打印工艺的最小成型厚度要求，树脂打印时筋条厚度不小于1.2mm，金属打印时不小于0.8mm，防止打印过程中出现变形或者断筋。在结构强度校核方面，要针对球体的受力场景做有限元分析，当作为承压结构使用时，要重点校核螺旋筋条在额定压力下的应力分布，避免筋条根部出现应力集中，通常筋条和内层球体的衔接处要做圆角过渡，分散应力，保证结构在额定工况下的长期使用稳定性。
