带锁紧手柄的杆装式双位夹具结构

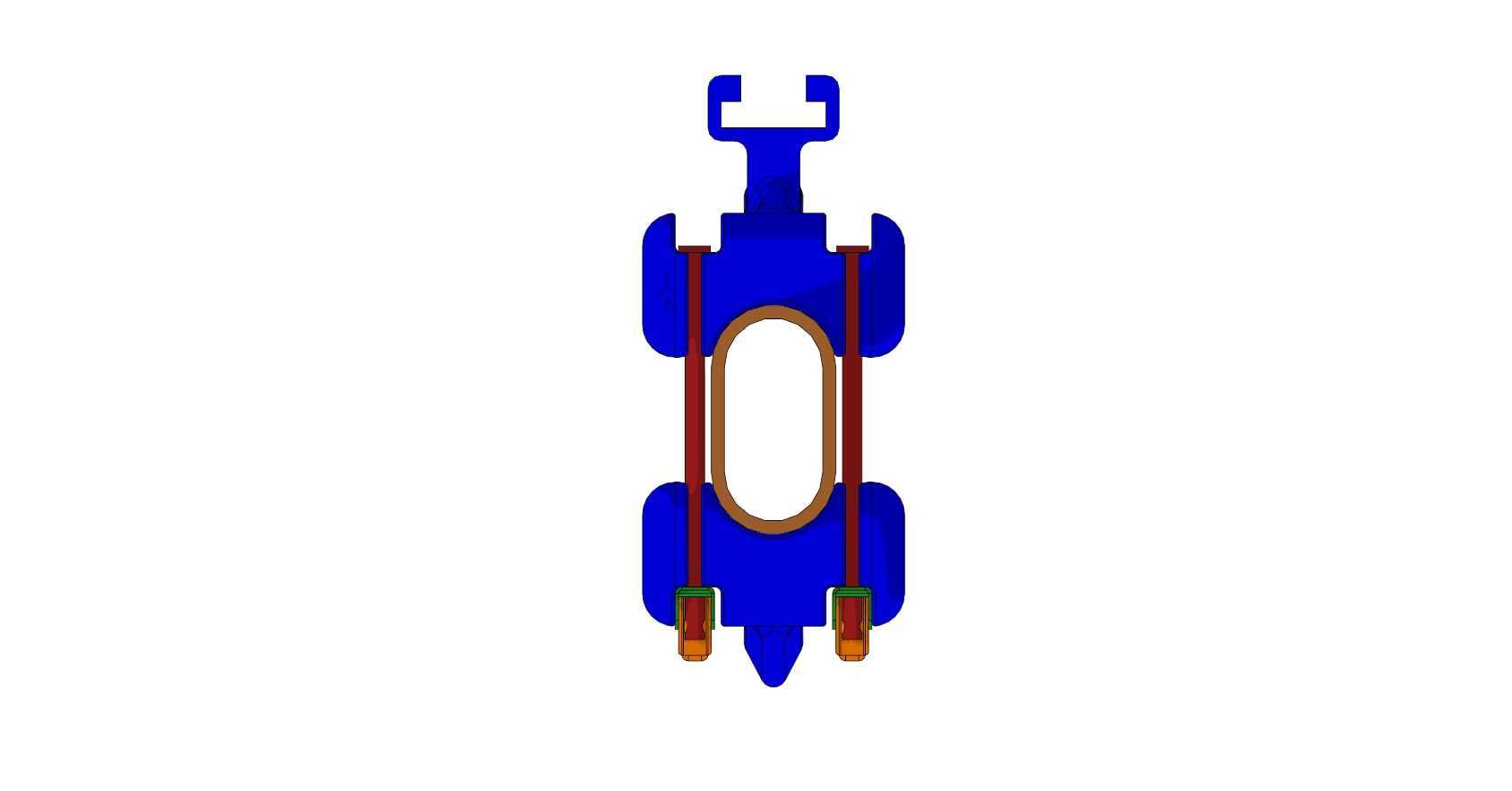

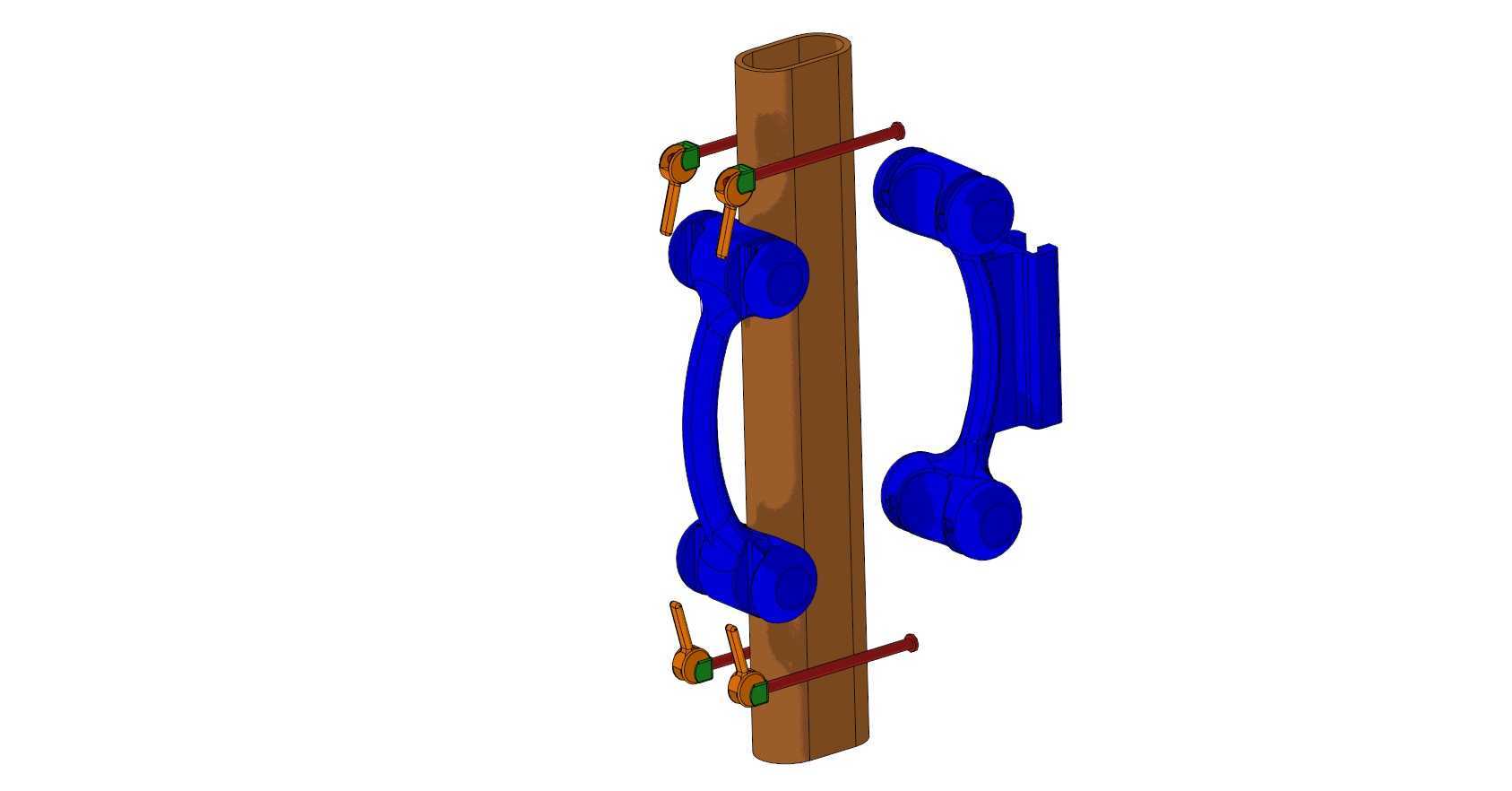

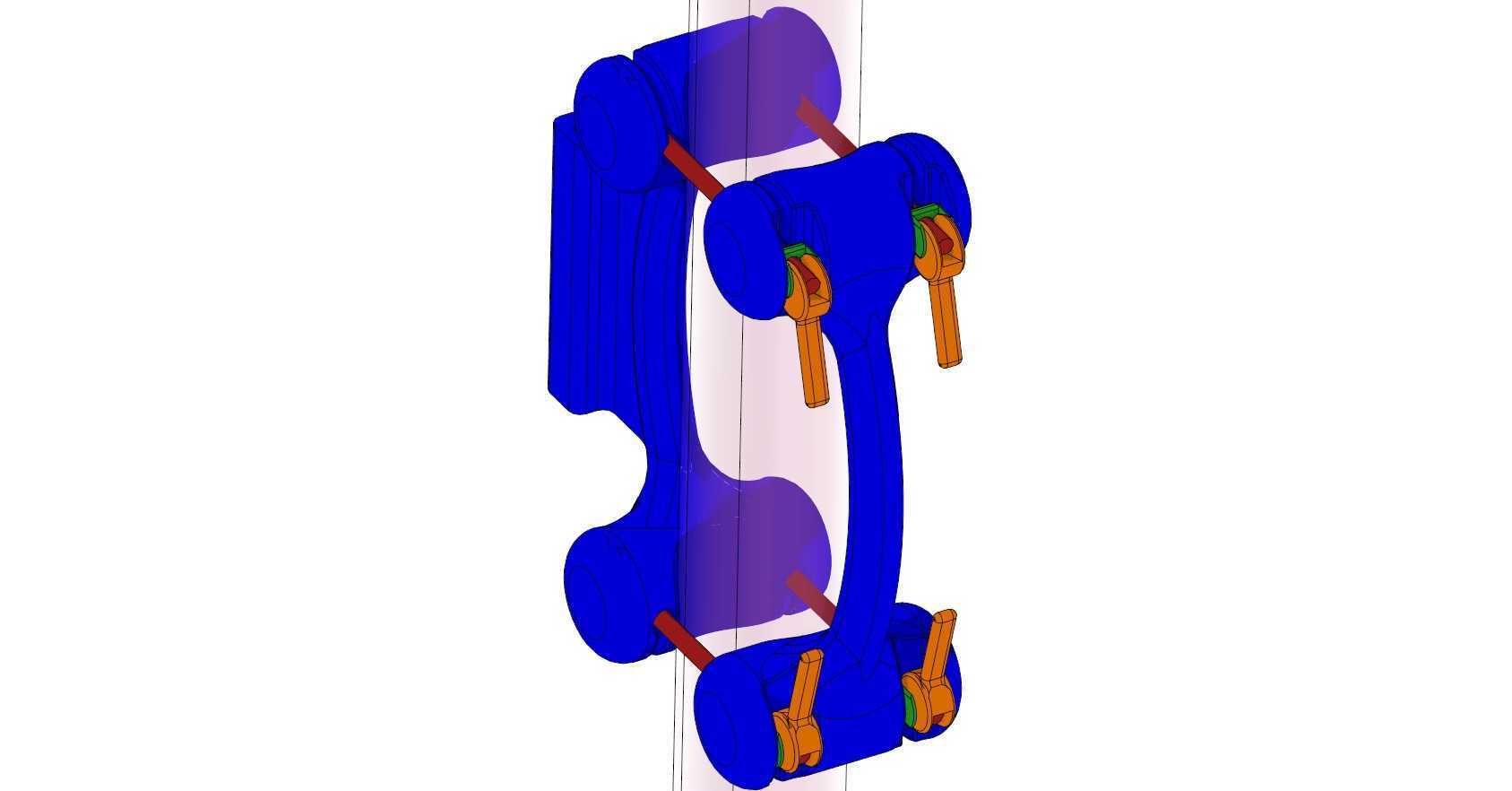

这款带手柄的夹持组件，主要面向工装搭建、工位辅具加装、轻型管线或操作件的杆上固定场景，在装配线旁工位、小型设备外设加装、实验室台架改造这类需要在圆杆或方型立杆上加装操作扶手、辅助承托件的场景中十分常用。整套结构采用对称式双夹座布局，两个蓝色弧形夹体通过上下两组带手柄的锁紧螺杆实现与立杆的抱紧固定，无需在立杆上额外打孔焊接，不会破坏原有杆体的结构强度，安装位置可沿杆体轴向任意调整，适配不同安装高度的使用需求。夹体的弧形接触面做了贴合圆杆的弧度设计，抱紧时接触面积充足，锁紧后不会出现沿杆体滑动、绕杆体偏转的问题，上下两组锁紧点的间距经过合理排布，即使承受侧向的扶手推拉力，也能保持足够的固定稳定性，不会出现单点锁紧带来的夹体翘动问题。端部的手柄采用偏心锁紧结构，无需额外工具，徒手扳动手柄即可完成锁紧与松脱操作，调整位置时不需要携带扳手等工具，现场调整效率更高，手柄末端做了加长力臂设计，锁紧时不需要施加过大的手部力量就能达到足够的抱紧力，适合频繁调整位置的使用场景。夹体本身采用对称的弧形握持造型，表面过渡圆滑没有尖锐棱角，作为扶手使用时握持手感舒适，不会划伤操作人员手部，夹体的壁厚经过受力校核，在承受成年人正常推扶的侧向力时不会出现变形断裂问题。安装时只需要将两个夹体对合在目标杆体上，穿入上下两根锁紧螺杆，扳动两侧的偏心手柄即可完成固定，不需要复杂的安装工序，单名操作人员即可在数分钟内完成安装调整。整套结构的安装边界不受杆体长度限制，只要杆体截面尺寸在夹体的抱紧范围内即可使用，夹体与杆体之间不需要额外加装缓冲垫，依靠夹体本身的结构强度即可实现稳定夹持，同时不会在杆体表面留下压痕损伤，拆卸后不会破坏原有杆体的外观与结构，适合在现有设备的改造加装场景中使用，不会对原有设备造成不可逆的改动。
