飞机起落架液压端盖结构设计方案

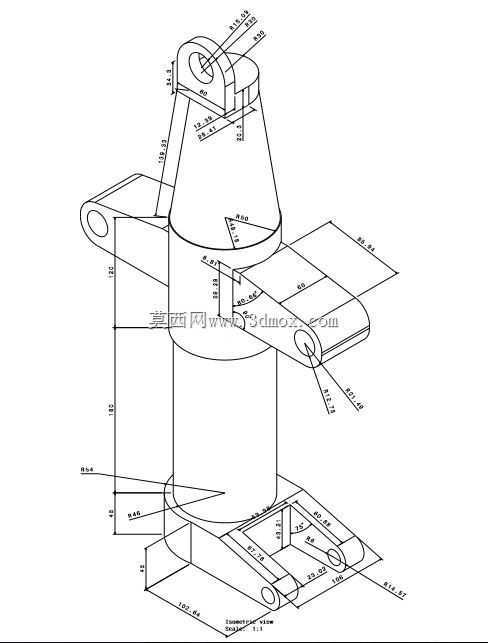

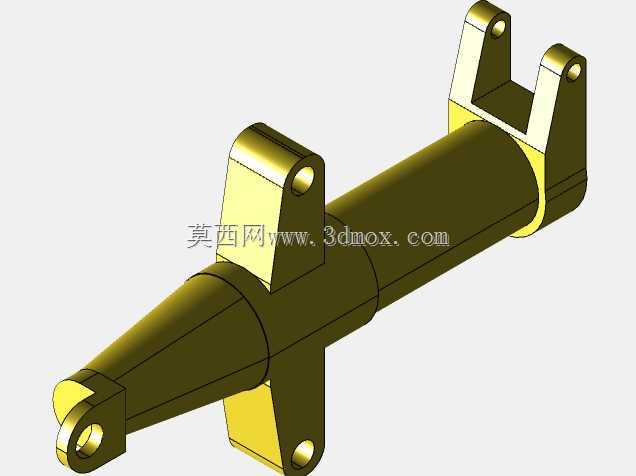

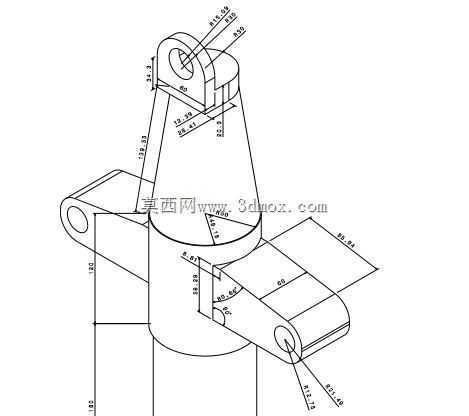

在民用及军用航空器的起落架系统中，液压端盖是承担油路密封、载荷传递、部件定位的核心承力构件，直接决定起落架收放作动回路的工作可靠性，一旦出现密封失效或结构变形，将直接导致起落架收放卡滞、液压油泄漏，严重威胁起降阶段的飞行安全。该构件安装于起落架上部作动筒的顶端位置，整体采用锥台过渡的主体结构，顶部设置带铰接孔的吊耳结构，用于连接起落架舱内的收放限位拉杆，侧面三个呈空间角度分布的支耳结构，分别对应液压回路的测压接口、应急放油通路、锁位传感器安装位，下部的圆柱配合面与作动筒内壁采用H7/f6间隙配合，配合面外侧设置两道密封槽，用于安装O型密封圈与挡圈，保证高压液压油作用下的密封性能。设计过程中优先考虑起落架收放过程中的交变载荷工况，主体壁厚根据有限元应力分析结果做差异化分布，支耳与主体衔接位置做R3-R8的圆角过渡，避免应力集中导致的疲劳裂纹，三个侧支耳的角度完全匹配起落架舱内周边管路、传感器的安装空间，避免与相邻的作动杆、轮舱结构出现运动干涉。尺寸链设计阶段，严格控制顶部吊耳铰接孔与下部圆柱配合面的同轴度在0.02mm以内，侧支耳的安装端面与主体轴线的垂直度公差控制在0.03mm，保证安装后传感器、管路接头的密封面贴合度，避免偏载导致的接头渗漏。日常维护场景下，该端盖的顶部吊耳预留了检修撬动槽，无需完全拆解周边管路即可完成端盖的拆卸更换，密封槽的尺寸兼容行业通用的航空液压密封圈规格，降低航材储备的品类压力，侧支耳的接口采用标准航空管路螺纹，可直接对接现有液压系统的测压、放油管路，无需额外设计转换接头。结构建模过程中对所有锐边做R0.5的倒钝处理，避免安装过程中划伤密封件或检修人员手部，主体外表面预留的阳极氧化装夹定位点，可直接适配表面处理工序的工装装夹，减少后续工艺的辅助加工步骤。
