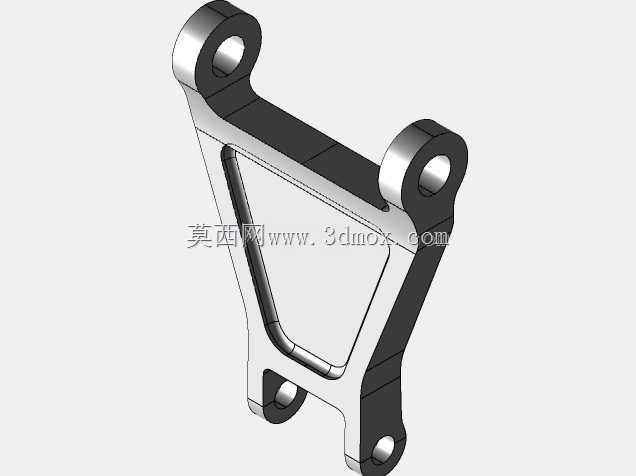

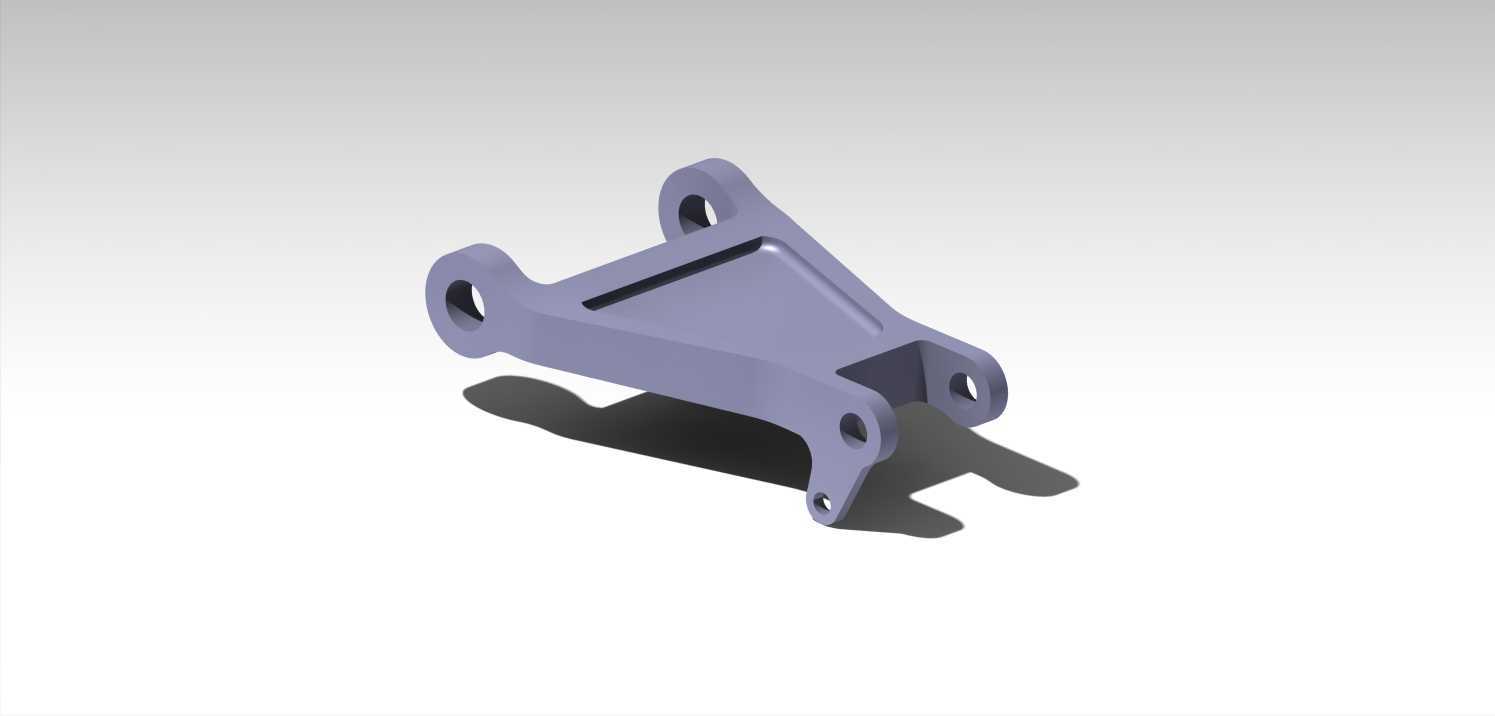

该构件作为起落架系统与支柱油缸的核心连接上面板,主要应用于民用及通用航空飞行器的起落架收放承载回路中,直接承担起降阶段地面冲击载荷传递、支柱油缸定位约束的核心作用,是起落架承力框架中不可替代的连接节点。从实际工况来看,飞行器着陆瞬间的垂直冲击载荷、滑行阶段的交变颠簸载荷、收放过程中的扭转力矩,都会通过该构件在起落架支柱与机身承力结构之间完成传递,因此其结构设计全程围绕载荷路径优化展开。设计阶段首先梳理了载荷传递的最短路径,将主承力臂的走向完全贴合冲击载荷的传导方向,避免出现应力集中的直角转折区域,所有安装孔位的周边都做了局部加厚处理,孔边采用圆弧过渡消除加工应力集中隐患。构件整体采用一体化锻坯加工的结构思路,摒弃了多件拼接的连接形式,减少了连接副带来的刚度损失与疲劳失效风险,中间开设的长条形减重槽是在完成拓扑优化后去除非承力区域材料形成的,在保证整体抗弯、抗扭刚度满足工况要求的前提下,尽可能降低构件自身重量,匹配航空设备的轻量化设计要求。从安装边界来看,构件一端的双叉耳结构通过铰接销轴与起落架支柱的上端连接,耳片的同轴度公差控制在0.02mm以内,保证铰接转动过程无卡滞;另一端的三个分布式安装孔通过高锁螺栓与机身承力框的上面板贴合安装,安装贴合面的平面度要求不大于0.03mm,避免螺栓受附加弯矩;侧面的两个铰接孔位用于连接起落架收放作动筒的端部,作动筒的推力通过该位置带动整个起落架完成收放动作。外形轮廓上所有外露棱边都做了R2以上的圆角倒钝处理,既避免装配过程中划伤操作人员或相邻管路线路,也能减少飞行过程中的气动阻力,同时降低应力集中带来的疲劳裂纹萌生概率。构件的壁厚分布根据有限元仿真的应力云图做了差异化设计,主承力路径上的壁厚比非承力区域厚40%左右,既不会出现局部刚度过大导致的载荷分配不均,也不会出现局部刚度过小导致的形变超差。在实际装配场景中,该构件的安装位置处于起落架舱的上部区域,周边需要避让液压管路、轮速传感器线束以及收放锁机构的运动路径,因此其外轮廓的所有突出结构都经过运动干涉校核,保证在起落架全行程收放过程中,与周边部件的最小安全间隙不小于5mm,避免飞行过程中出现结构碰撞磨损。
