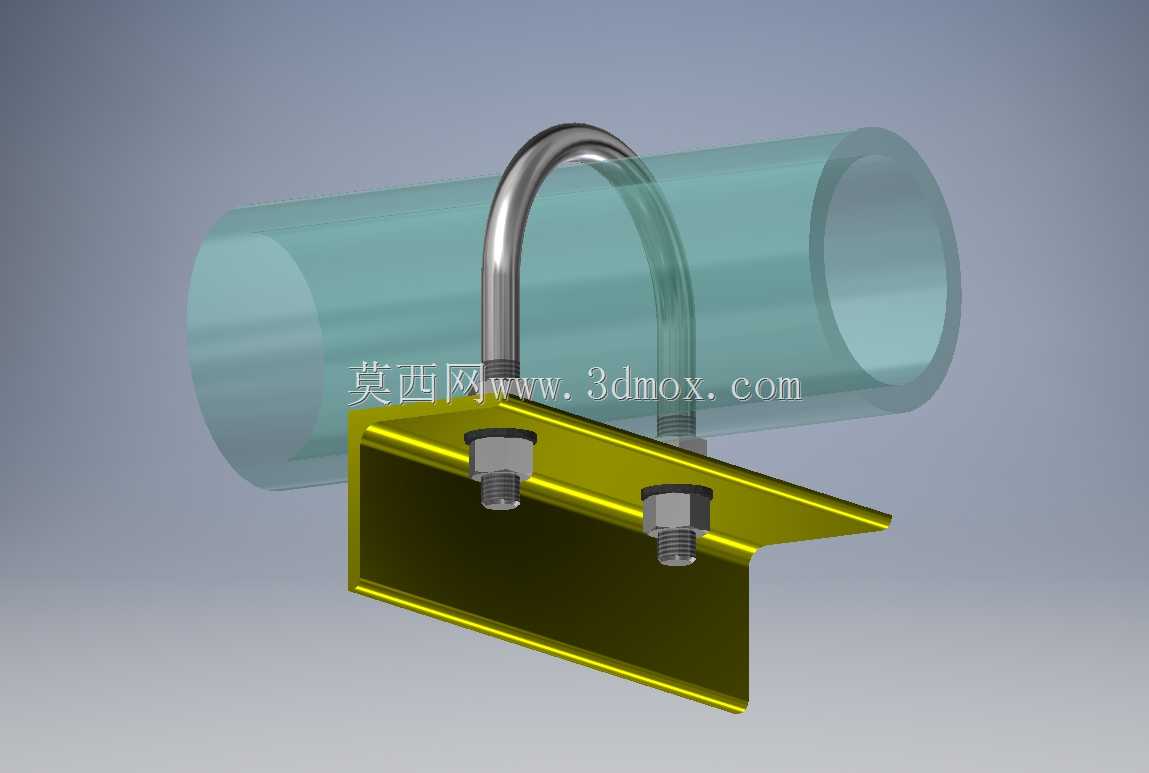

4英寸管道配套U形螺栓安装支架

在工业管路铺设、厂区工艺管线安装、建筑给排水及消防管道架设场景中，这类适配4英寸管径的U形螺栓支架是管路固定系统里的常用构件，主要作用是将水平或垂直敷设的管道牢牢约束在安装基面，避免管道运行过程中因介质流动冲击、设备振动、温度形变产生位移或松脱，保障管路系统的运行稳定性。实际选型时首先要匹配管道外径，4英寸公称直径的管道对应外径有明确的尺寸边界，U形螺栓的弯曲内径必须略大于管道外径，预留出防腐层、保温层的安装余量，同时不能间隙过大导致管道卡装后存在窜动空间。支架的承载基座采用角钢型材制作，这类型材的两个垂直边分别承担不同功能：一个边开设两个对应U形螺栓杆径的通孔，用于穿装螺栓配合六角螺母锁紧，另一个边用于和建筑结构、设备机架、管廊支架做焊接或螺栓连接固定，安装时需要保证角钢承托面的水平度，避免管道安装后出现额外的附加应力。建模过程中先梳理各零件的配合关系，首先绘制4英寸管道的基准曲面作为尺寸参照，确定U形螺栓的弯曲半径，螺栓的螺纹段长度要满足穿过角钢后预留2-3个螺距的锁紧余量，避免螺母咬合长度不足导致连接失效。绘制U形螺栓时先做半圆弧弯曲段的扫掠特征，再延伸出两段平行的直杆段，最后在直杆端部生成螺纹修饰特征，不需要做全螺纹的实体建模，既能保证装配示意准确也能控制模型体量。角钢基座的建模先绘制等边角钢的截面轮廓，拉伸对应长度后，在安装面上定位两个安装孔的中心距，孔位要和U形螺栓的两个直杆中心距完全匹配，避免装配时出现干涉。六角螺母按照标准件参数绘制，建模完成后先做虚拟装配验证：将U形螺栓跨放在管道基准模型上，穿入角钢的安装孔，再依次拧上螺母，检查各零件之间是否存在干涉，螺栓的弯曲段和管道外壁的贴合度是否符合要求，角钢的安装边是否预留足够的和外部结构连接的操作空间。这类支架在实际使用中，通常会在U形螺栓和管道外壁之间加装橡胶减震垫，一方面避免金属螺栓直接接触管道外壁磨损防腐层，另一方面可以缓冲管道运行时的振动传递，建模时也可以根据实际安装需求预留出减震垫的装配间隙。设计时还要考虑安装边界，角钢的长度不能过短，否则和外部结构连接时焊接长度或螺栓安装空间不足，也不能过长造成材料浪费，通常单边超出U形螺栓安装位的长度不小于30mm即可满足常规安装需求。
