1830mm行程20mm导程滚珠丝杠传动组件

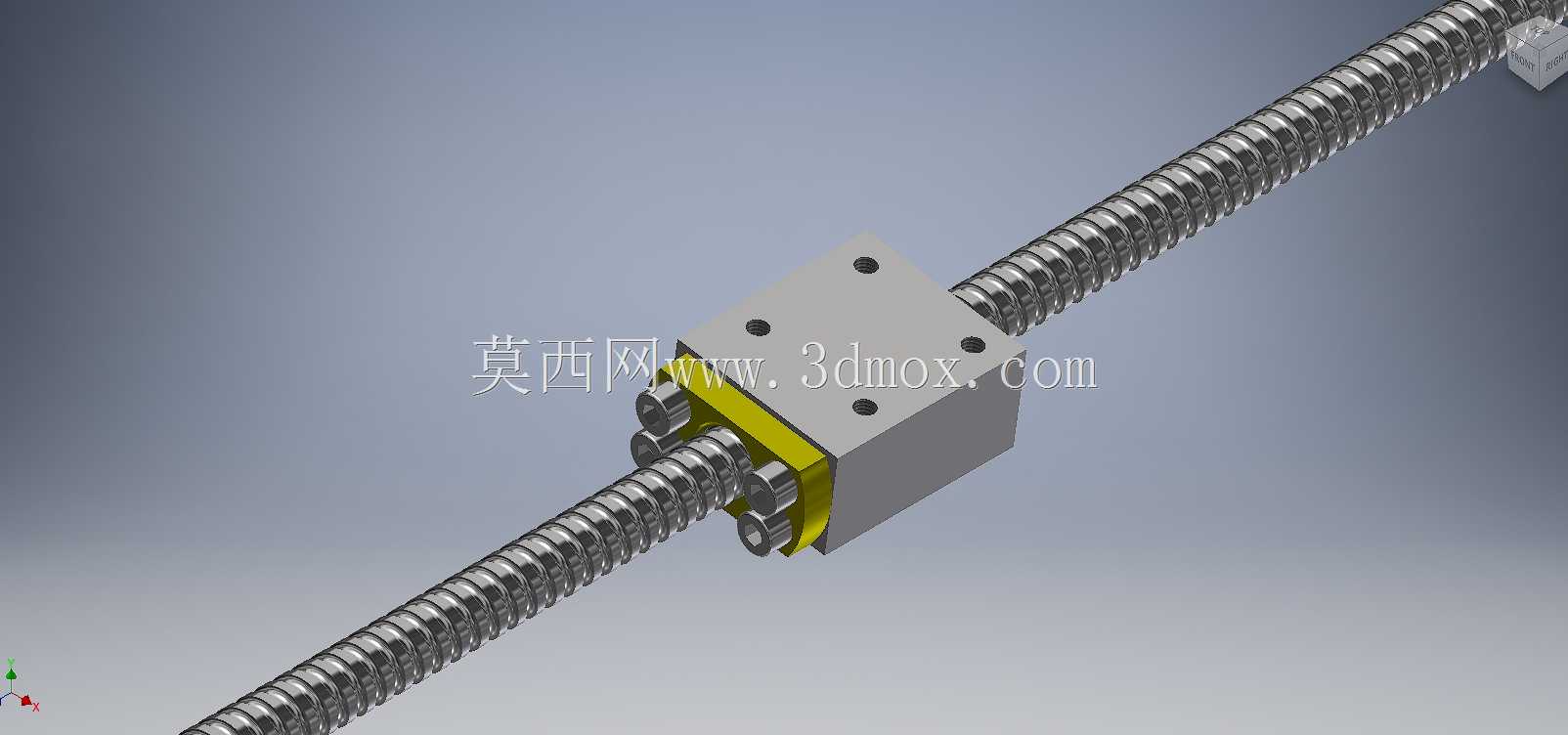

　　这款滚珠丝杠传动组件，核心适配直线进给类工况的传动需求，在数控加工设备的轴向进给单元、自动化生产线的直线移位模组、检测设备的精密位移平台中都能见到同结构产品的应用，核心作用是将伺服或步进电机输出的旋转运动，通过滚珠的滚动摩擦副转化为低阻力的直线往复运动，相比传统滑动丝杠，传动效率可提升至九成以上，且进给过程的反向间隙可通过预紧结构调整到极小范围，能满足多数中高精度的位移控制需求。从结构设计来看，螺母座采用方形安装基准面，四个角位预留了标准安装孔位，可直接与负载滑台的安装面贴合锁紧，无需额外设计转接法兰，能减少设计环节的装配公差累积；螺母与丝杠之间的循环滚珠通道做了密封防护结构设计，可阻挡加工场景中的切削碎屑、粉尘进入滚道内部，

　　降低日常维护的频次，延长组件的整体使用寿命。丝杠总有效行程覆盖1830mm长度区间，公称直径20mm，配套滚动体直径4mm，导程参数为7mm，选型时可根据负载的移动速度需求匹配电机转速，单圈进给量固定为7mm，传动比稳定无滑差，可配合光栅尺或编码器实现全闭环的位置反馈。安装边界方面，丝杠两端可适配标准支撑座组件，固定端与支撑端的轴颈尺寸可根据常用支撑单元的安装规格做匹配设计，螺母座的安装孔位间距符合通用直线模组的安装尺寸规范，可直接替换同规格的老旧磨损丝杠组件，无需对原有设备的安装基座做二次加工。滚道型面采用哥德式沟槽设计，滚珠与滚道的接触角经过优化，可同时承受轴向载荷与一定的径向偏载，在滑台存在轻微倾覆力矩的工况下，依然能保持顺畅的传动状态，不会出现卡滞或爬行现象。日常装配时需注意丝杠与导轨的平行度校准，平行度误差需控制在允许范围内，避免额外的侧向力作用在螺母上，导致滚道局部磨损加剧，影响传动精度与使用寿命。
