GX16四芯航空插头结构设计

这款GX16规格的四芯圆形电连接器，是工业现场小功率信号与低压动力传输场景里的常用接插部件，常见于小型工控设备、检测仪器、户外照明装置、小型机电一体化设备的线缆对接位置，用来实现设备本体与外接线缆之间的快速插拔连接，替代传统的螺丝压接接线方式，既可以提升设备组装、后期维护的接线效率，也能在需要频繁拆分的设备转运、模块更换场景下，避免反复拆接线带来的线芯氧化、压接松动问题。

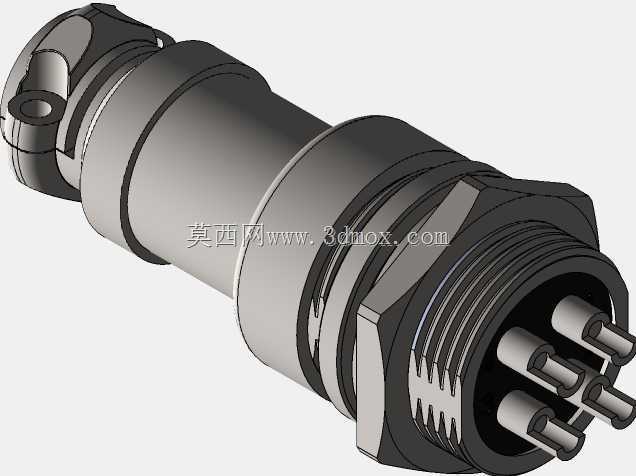

从结构设计来看，整套连接器分为插头与插座两个配对部分，插座端带外螺纹与锁紧六角结构，安装时可以穿过设备面板的预留安装孔，通过配套的锁紧螺母将插座固定在面板上，安装开孔直径匹配16mm的常规GX系列安装尺寸，面板适配厚度覆盖常规设备钣金、塑料壳体的常见壁厚范围，不需要额外做特殊的开孔适配。插头端配套有内螺纹锁紧环，与插座对接后通过旋转锁紧环即可实现两者的机械锁止，避免设备运行过程中受振动、拉扯出现接插松脱的问题，插头尾部带线缆锁紧结构，接入线缆后可以通过尾部的压紧结构夹紧线缆外护套，既可以固定线缆避免拉扯力直接作用在内部接线端子上，也能阻挡日常使用中的灰尘、溅水从尾部进入连接器内部。

内部四个插针采用等圆周排布，插针与插孔的配合间隙经过设计，既可以保证插拔时的顺畅度，也能保证接插后的接触电阻稳定，满足小电流信号传输、低压直流供电的接触可靠性要求。外壳采用金属材质，具备一定的抗挤压、抗磕碰能力，适配工业现场的复杂使用环境，接插端面的结构设计可以在锁紧后实现贴合，减少外界杂物进入接插接触面的概率。建模过程中完整还原了各部件的配合关系，包括锁紧螺纹的牙距、六角结构的对边尺寸、插针的伸出长度、尾部线缆夹的开合范围，都按照实物的实际尺寸进行还原，既可以用于设备设计阶段的安装位干涉检查，也能作为接插件选型阶段的结构参考，帮助设计人员提前评估连接器在设备上的安装空间、线缆弯折半径预留是否满足要求，避免后期样机组装时出现安装干涉、线缆无法正常走线的问题。
