直升机旋翼桨叶结构三维数模设计

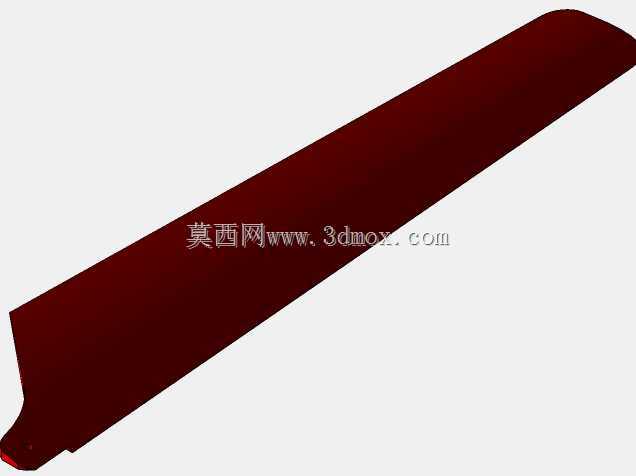

旋翼桨叶作为直升机升力系统的核心做功部件，其结构设计直接决定整机的悬停效率、前飞速度上限与机动飞行载荷边界，在民用通航巡检、农林植保、应急救援，以及军用战术投送、低空突防等场景中，桨叶的气动外形与结构可靠性是保障飞行安全的首要前提。不同于固定翼飞机的机翼结构，直升机桨叶需要在持续高速旋转的工况下，同时承受交变气动载荷、离心拉伸载荷与挥舞摆振带来的弯曲载荷，这就要求建模阶段必须精准还原翼型的弦长分布、扭转角梯度与翼尖修形特征，从气动层面降低高速旋转下的压缩性阻力与桨尖涡干扰。本次建模过程中，首先结合旋翼常用的OA系列翼型截面特征，沿桨叶展向设置多组控制截面，从根部的安装过渡段开始，逐步调整翼型的相对厚度、扭转角度，靠近桨尖位置做后掠修形处理，削弱跨音速飞行阶段的激波阻力，同时优化桨尖的气动噪声水平。桨叶根部的安装接口严格匹配常规铰接式旋翼的夹持尺寸，预留标准的螺栓连接孔位与定位基准面，保证模型导入总装场景时，可直接与桨毂组件完成装配约束，无需额外调整安装位的几何边界。从结构特性来看，该桨叶模型采用等强度设计思路，展向截面的弦长从根部到尖部逐步收窄，匹配离心载荷沿展向的递减规律，在保证结构刚度满足挥舞弯曲要求的前提下，尽可能降低桨叶自身重量，减小旋翼旋转时的离心载荷对桨毂、主轴的作用力。外形建模阶段重点还原了桨叶的翼面光滑过渡特征，所有截面之间采用曲率连续的曲面拼接，避免出现局部折线或曲率突变，防止后续做气动仿真时出现局部气流分离的计算误差。安装边界方面，桨根段的夹持长度、连接孔的节圆直径均参考通用轻型直升机的旋翼安装标准设定，可直接适配多数1-2吨级轻型直升机的旋翼系统装配需求，也可作为无人机旋翼放大设计的参考基准。在实际工程应用中，这类桨叶模型可用于旋翼系统的动平衡仿真、气动载荷计算，也可作为装配干涉检查的基准件，验证旋翼与机身、尾桨系统的安全距离，避免飞行过程中出现桨叶打尾梁的风险。建模过程中特意保留了桨叶前缘的钝头修形特征，匹配实际飞行中前缘防蚀层的安装厚度，保证模型几何特征与实际加工成品的外形一致性，方便后续直接导出工程图做工艺拆解，为复合材料铺层设计、金属桨根的机加工提供准确的几何参考。
