这类带结构完整性模拟结果的轴类零件,广泛应用在通用传动设备的动力传递环节,从中小型减速机的输出端、机床主轴传动单元到输送设备的辊筒驱动轴,都能见到同结构逻辑的轴件身影。它的核心作用是承接动力输入端的扭矩,将旋转运动稳定传递到末端执行部件,同时要承受传动过程中产生的径向载荷、交变弯曲应力,部分带键槽的轴段还要承担键连接带来的局部挤压应力,因此在设计阶段就需要提前对受力集中区域做校核。

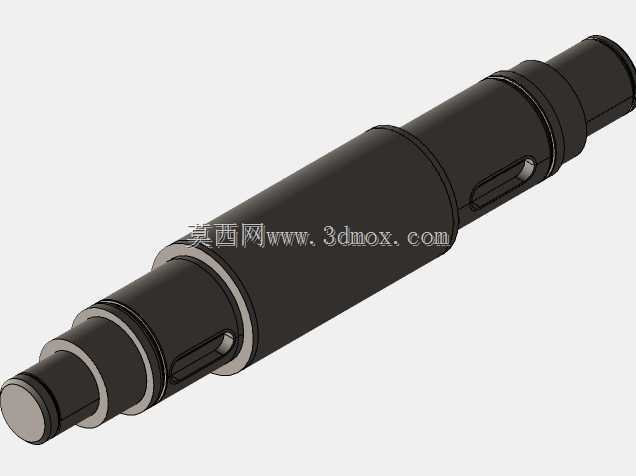

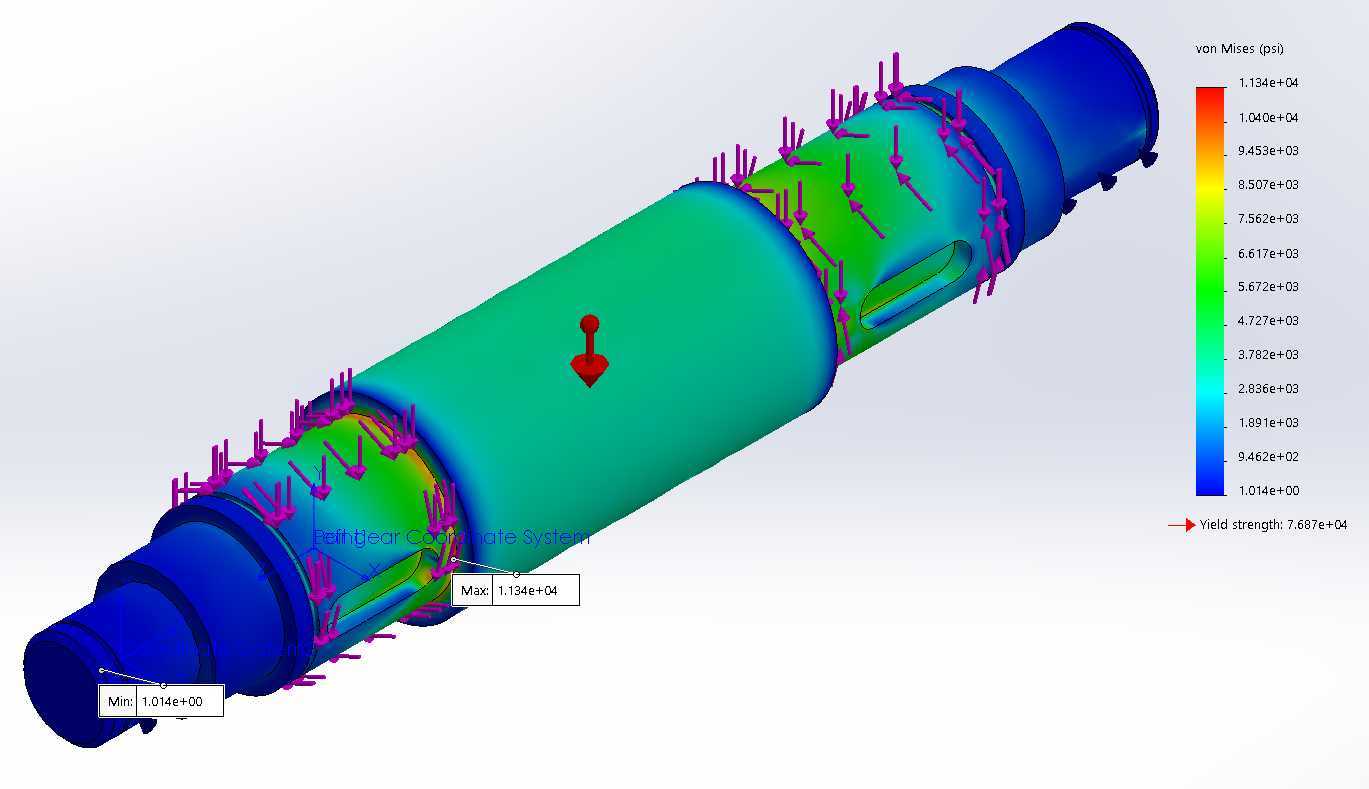

从设计思路来看,这款轴采用阶梯式变径结构,不同轴段的直径差是为了满足轴承安装、传动件定位、密封组件装配的台阶定位需求,轴上开设的键槽位置对应传动齿轮、带轮或者联轴器的安装位,避免传动件工作时出现周向打滑。在做结构模拟时,载荷加载完全贴合实际工况:在轴承支撑位施加径向约束模拟轴承的支撑作用,在动力输入、输出轴段施加对应额定扭矩,同时在带轮、齿轮安装位施加径向的传动载荷,模拟实际运行中皮带张紧力、齿轮啮合带来的径向作用力,最终得到的应力云图可以直观看到应力集中的分布区域,比如键槽边缘、轴径突变的台阶位置都是应力偏高的区域,这些区域的应力值都控制在材料屈服强度以下,保证长期交变载荷下不会出现疲劳断裂。

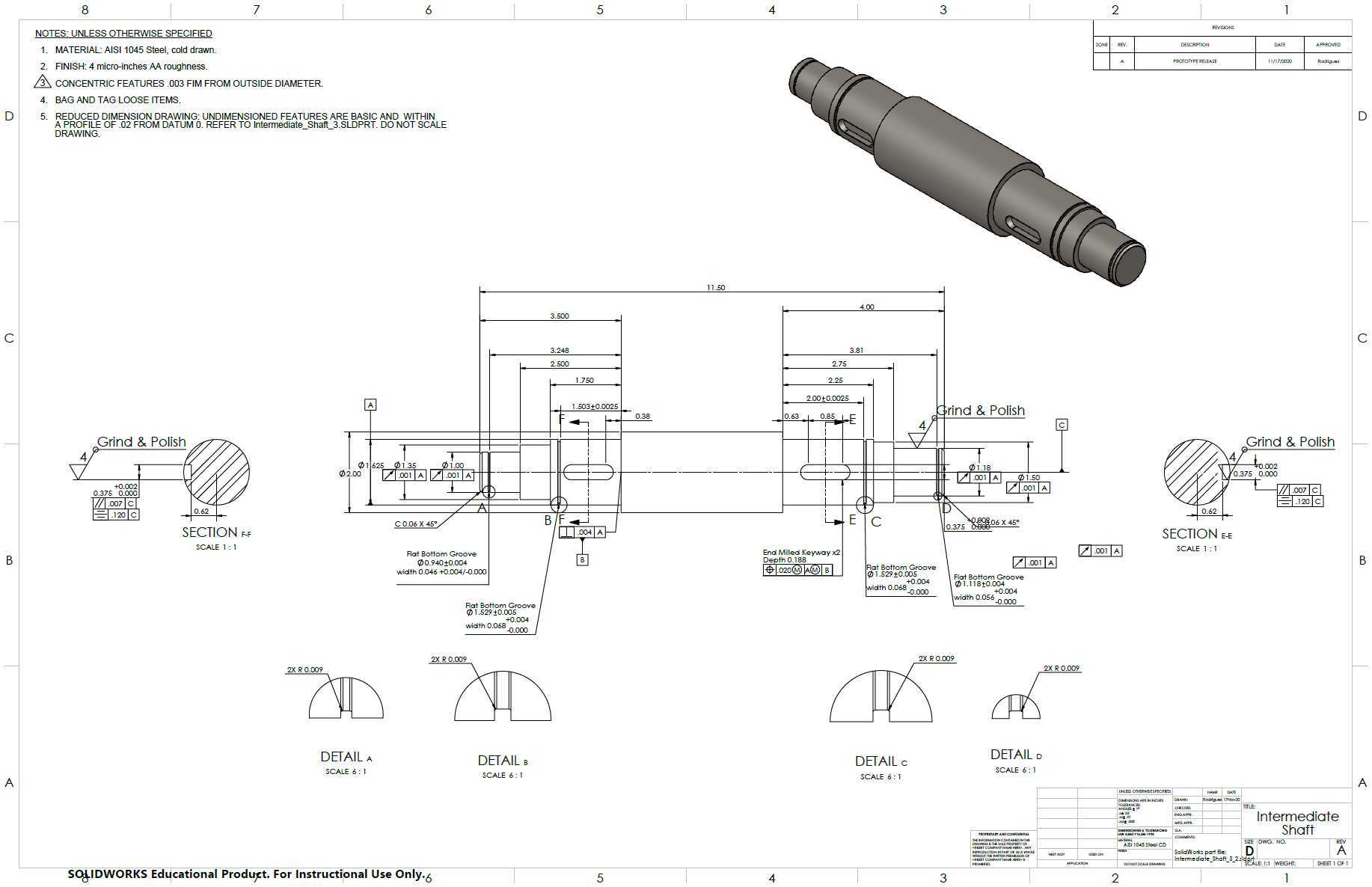

从安装边界来看,轴上各段的长度尺寸是按照配套箱体的轴承位间距、传动件的安装宽度来确定的,轴端的倒角设计方便装配时轴承、密封件的顺利推入,不会刮伤密封唇口或者轴承内圈。轴上的退刀槽、砂轮越程槽位置,是为了满足机加工时的工艺需求,保证轴颈磨削、螺纹加工时能做到完整的加工面,避免出现加工死角。这类附带工程图纸的轴模型,在做整机设计时可以直接调用匹配对应传动参数,不需要从零开始做轴的结构校核,能大幅缩短传动单元的设计周期,同时模拟结果可以直接作为结构强度验证的参考依据,减少后续实物样机测试的反复调整次数,对于做通用传动设备设计的工程师来说,这类经过受力验证的轴结构参考性很强,能避免很多新手设计时容易出现的轴径匹配不合理、应力集中区域未做圆角过渡导致的轴件断裂问题。
