农用耕作凿子犁机架结构设计

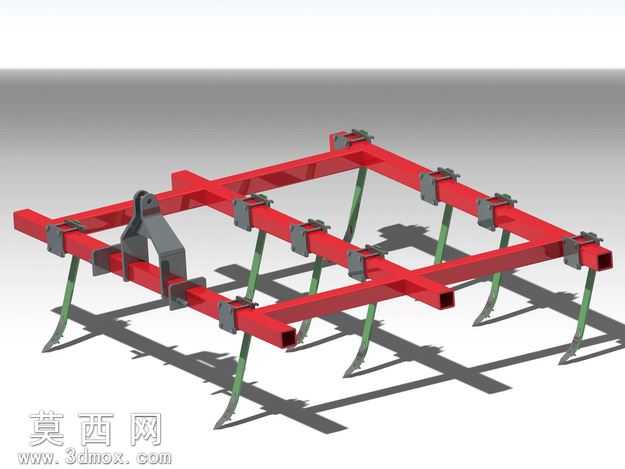

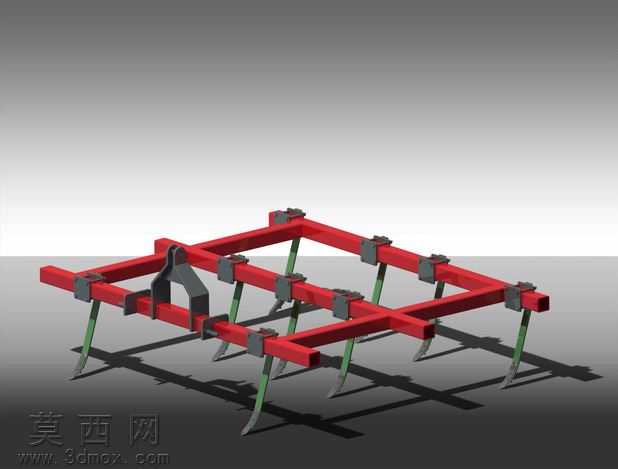

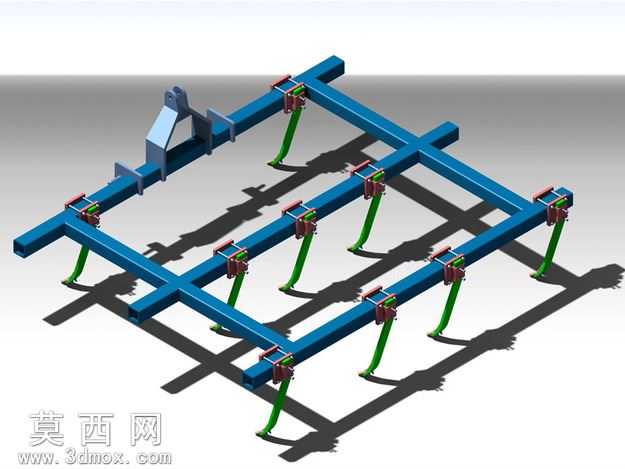

本作品为农用耕作设备凿子犁的三维结构设计，采用CATIA软件完成全参数化建模与装配校验，建模过程严格遵循农机具设计的结构强度规范与实际耕作工况需求。整体模型采用自顶向下的设计思路，先搭建主承载框架的基准骨架，再逐一完成各零部件的细节建模与装配约束，确保各部件间的配合间隙、安装位置完全符合实际生产装配要求。模型的主承载框架采用矩形截面型钢搭建纵横交错的梁架结构，建模时通过拉伸、凸台、切除等特征还原型钢的截面形态与连接节点，每个犁柱固定座都设计了可调节的安装卡位，可根据耕作需求灵活调整犁齿的作业间距与入土角度。犁柱与犁齿部分采用差异化材质渲染设置，主框架赋予醒目的红色防锈漆材质，表面添加细微的漆面颗粒质感提升真实感，犁柱部分赋予墨绿色防锈涂层材质，犁齿尖端做金属淬火后的深灰金属质感处理，挂接连接部件做铸钢件的哑光金属质感，通过材质区分清晰展现各部件的功能分区。渲染阶段采用三点布光方案，主光源模拟户外自然光投射角度，添加柔和的地面阴影效果，辅助光源补亮结构暗部避免细节丢失，环境光添加微弱的环境反射，让金属漆面与金属部件呈现自然的光影层次。结构设计上，前端设置标准三点式挂接结构，可适配多数农用拖拉机的后悬挂接口，每个犁齿通过U型卡箍与主梁固定，既保证连接强度，又可实现横向位置的无级调节，犁齿采用弧形仿生设计，入土作业时可有效降低耕作阻力，减少土壤粘附。建模过程中对所有连接部位做了干涉检查，确保各活动调节部位无结构冲突，所有圆角、倒角工艺细节都按照实际钣金加工、焊接加工的工艺要求做了还原，避免出现尖锐直角等不符合生产实际的结构，整体模型结构完整，细节还原度高，可直接用于农机设计参考、结构受力仿真分析、作业演示动画制作等场景。
