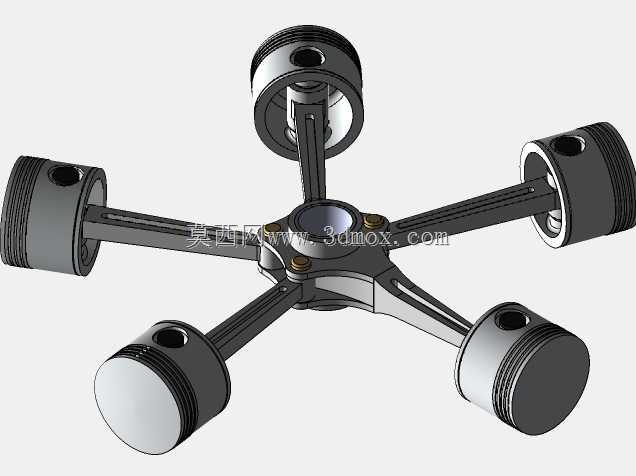

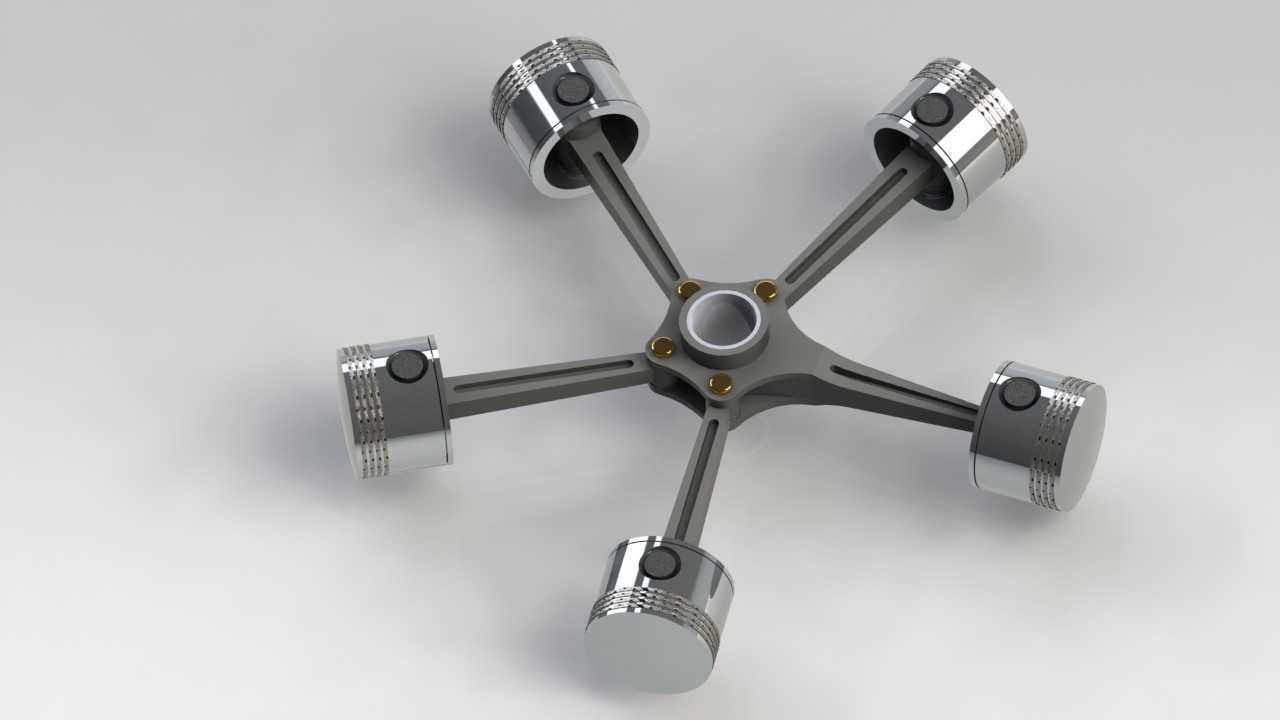

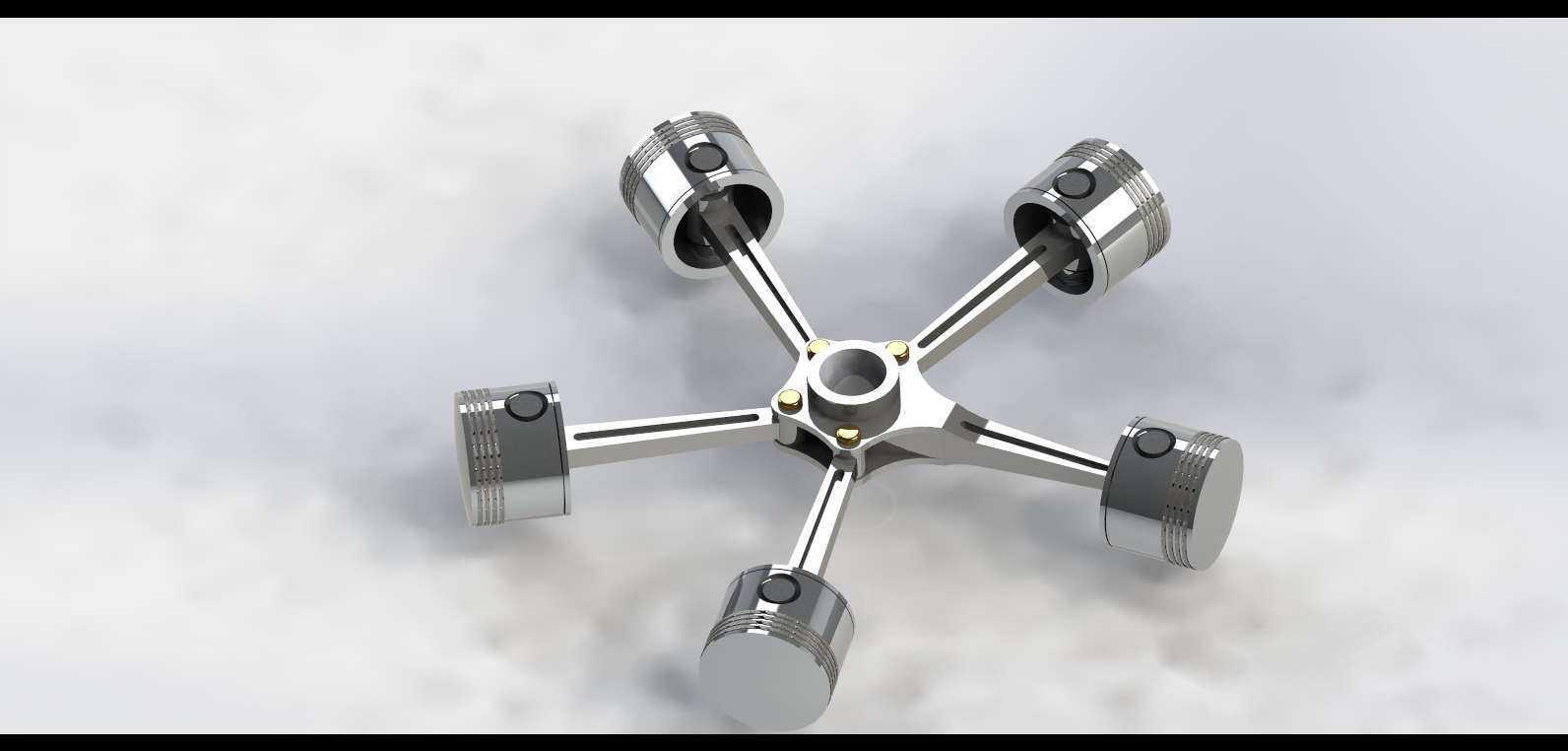

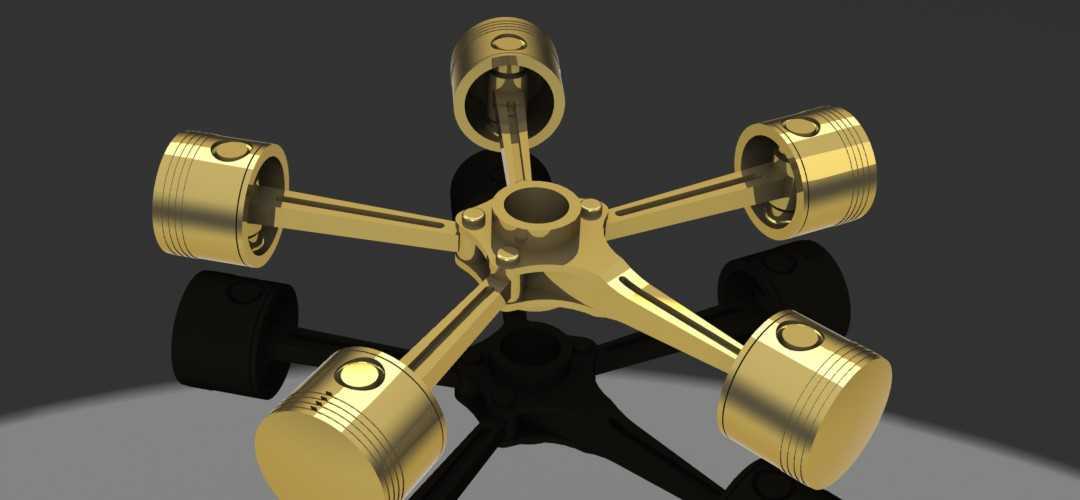

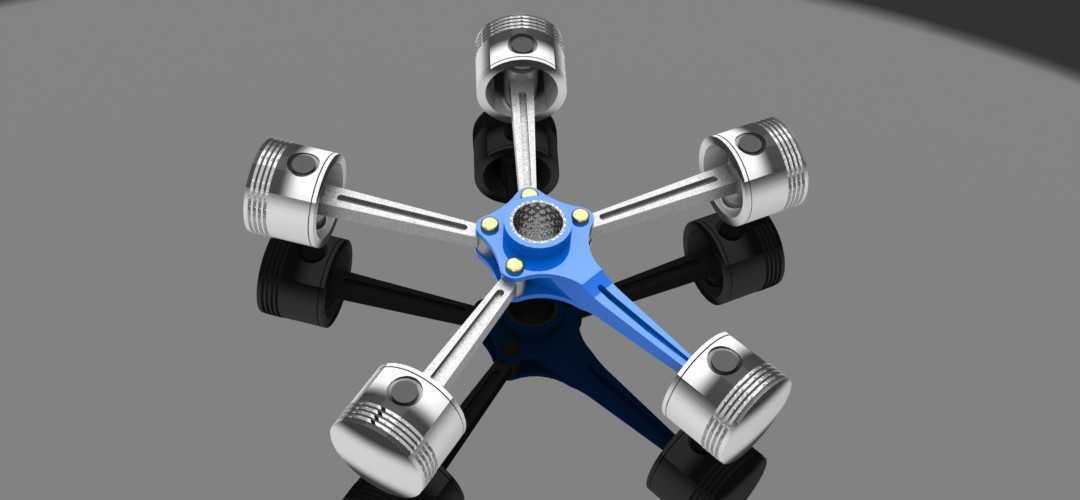

这套径向排布的活塞连杆组件,是早期航空活塞发动机、小型通用航空动力装置里的核心运动部件,也常被复刻用于小型航模动力、老式动力设备修复的结构参考。区别于直列、V型发动机的排布逻辑,五组活塞沿中心曲柄销做圆周等距分布,每一组活塞的往复直线运动,都会通过铰接的连杆传递到中心曲柄,把活塞的燃气推力转化为曲轴的旋转扭矩,这种布局的优势在于曲轴长度更短,整机结构紧凑,同排量下的迎风面更适配早期螺旋桨飞机的机头安装需求,不需要额外设计复杂的动力输出偏移结构。
从结构设计逻辑来看,五组连杆采用整体铰接式的中心连接盘结构,而非直列发动机的分体式连杆轴颈布局,所有连杆的大端都铰接在同一个中心曲柄销上,每一组连杆的长度、活塞销孔的中心距都做了等公差设计,避免不同气缸的活塞行程出现偏差,导致运转时的动平衡超标。活塞部分保留了完整的环槽结构,可对应安装气环与油环,活塞销孔的位置做了偏心偏移设计,能在活塞换向时减小对气缸壁的侧向敲击,降低运转噪音与磨损量。
安装边界上,五组活塞的外端面圆周直径决定了整机的气缸排布外径,中心曲柄的内孔尺寸匹配对应曲轴的输出轴径,连杆摆动时的最大外廓不会超出活塞外圆的包络范围,在做整机壳体设计时,只需要以中心轴为圆心,按活塞外圆尺寸预留气缸安装位即可,不需要额外给连杆预留避让空间。这类结构在实际应用中,因为所有气缸都暴露在正面迎风气流里,风冷散热效率远高于同排量的直列发动机,不需要设计复杂的水冷管路,在早期低空低速飞行器、小型应急动力机组里应用广泛,做三维建模时需要重点校核每一组连杆在曲柄不同转角下的运动干涉情况,确认活塞到达上止点、下止点时连杆与中心盘的铰接角度不会出现锁死,同时要匹配活塞环的安装间隙、连杆大端的铰接旷量,保证模拟运转时的运动轨迹符合实际机械运动逻辑。
- 全部评论(0)
- 模板大小 1.95 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类 发动机
