飞行器支柱式起落架结构三维设计

该起落架结构为小型通用飞行器配套的支柱式承力部件，主要应用于轻型固定翼飞机的起降承力场景，承担地面滑跑、起降冲击、停机支撑过程中的全部垂向与水平载荷，是飞行器地面运行阶段的核心承力构件。从实际使用场景来看，这类单支柱起落架多用于轻型运动飞机、小型无人机的前起落架或辅助支撑起落架，安装位置对应机身下部承力框，需匹配机身框的安装孔位完成固定，设计时预留的侧向安装耳片用于连接收放作动筒，可实现起落架的收放锁定，满足飞行阶段的减阻需求。

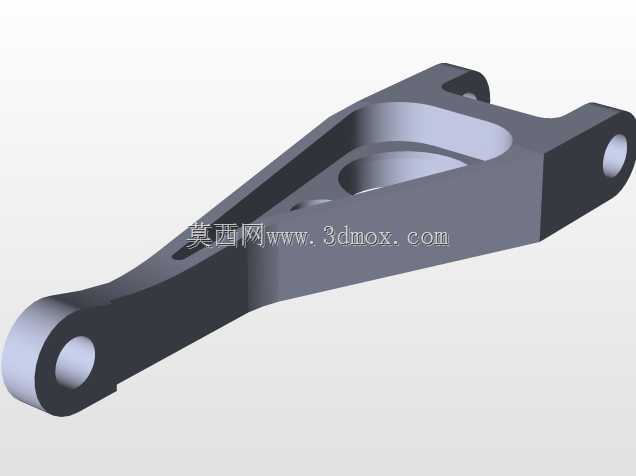

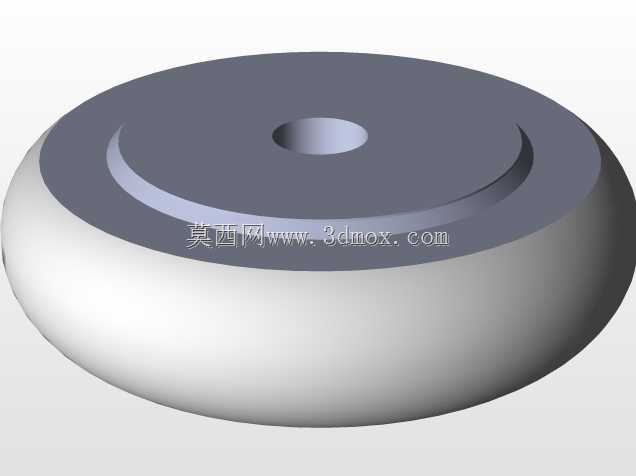

结构设计上，主体采用一体化筒式缓冲支柱作为核心承力载体，支柱内部集成油气缓冲腔，可在着陆冲击时通过油液阻尼与气体压缩吸收冲击能量，避免硬着陆冲击传递至机身结构造成构件损伤。支柱上部对称布置的两个侧向支臂为轮轴安装座，用于连接机轮轮轴，支臂与主支柱之间设置三角形加强筋，可承受机轮传递的侧向弯矩与刹车扭矩，避免支臂在大载荷下出现应力集中断裂。主支柱下部设置的小型凸台为锁环安装位，用于起落架放下后的机械锁定，防止着陆过程中起落架意外收起；底部的斜向凸耳为防扭臂连接点，可限制缓冲支柱内外筒的相对转动，避免机轮出现摆振现象。

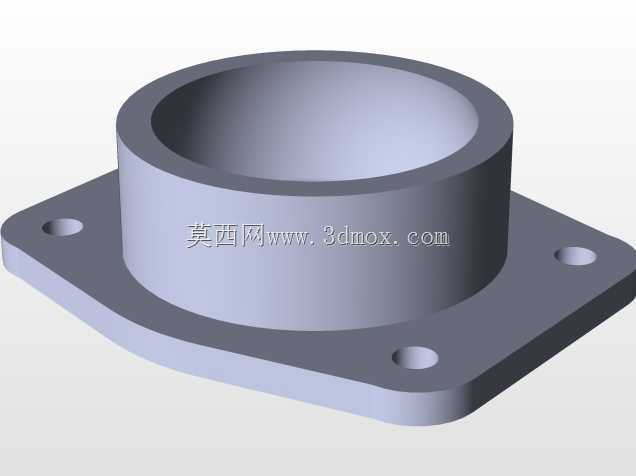

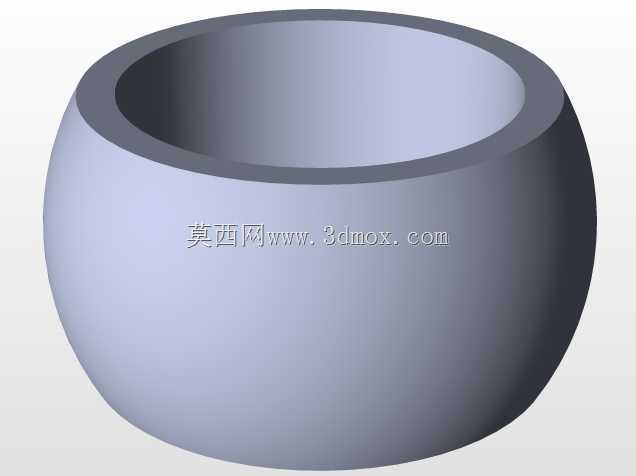

从安装边界来看，主支柱上端为圆柱安装轴，可插入机身承力框的安装衬套实现转动配合，安装轴直径与衬套内径采用H7/f7间隙配合，保证收放转动顺畅无卡滞；侧向支臂的轮轴安装孔同轴度公差控制在0.02mm以内，避免机轮安装后出现偏磨；整体结构的外轮廓尺寸需匹配机身起落架舱的内部空间，收放转动过程中无结构干涉，所有承力部位的圆角过渡均按应力水平设置R2-R5的圆角，降低应力集中系数。建模过程中对所有配合面均做了公差匹配设计，缓冲支柱的内外筒行程根据轻型飞行器的下沉速度计算确定，可满足最大下沉速度2.5m/s下的缓冲需求，结构强度可覆盖1.5倍最大着陆重量的静载荷要求，刹车工况下的扭矩传递路径通过下部防扭臂直接传递至主支柱外筒，不会对缓冲内筒造成附加弯矩。
