台式机开关电源钣金外壳结构设计

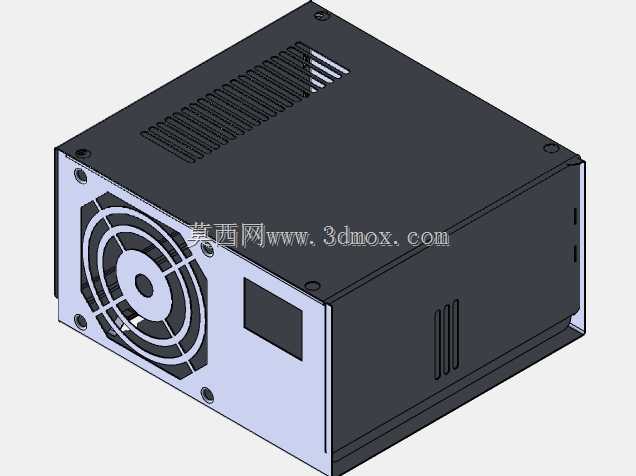

日常台式计算机运行过程中，开关电源承担着将市电转换为硬件可用低压直流电的核心作用，而电源外壳作为内部功率器件、整流模块、滤波电路的承载防护结构，其设计合理性直接影响电源的运行稳定性与使用寿命。这款钣金材质的电源外壳，在结构设计上充分考虑了PC装机场景下的实际使用需求，整体采用长方体封闭式构型，适配标准ATX电源的安装尺寸，能够直接匹配常规台式机箱的电源安装位，安装时通过壳体侧边的固定孔位与机箱支架锁紧，无需额外调整安装结构，兼容绝大多数塔式机箱、小型机箱的电源安装边界。

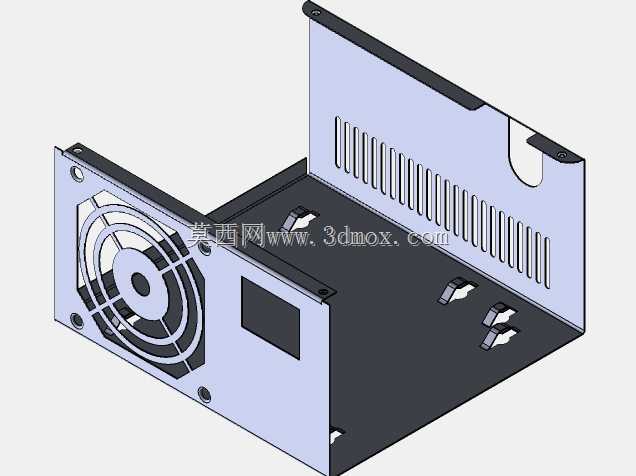

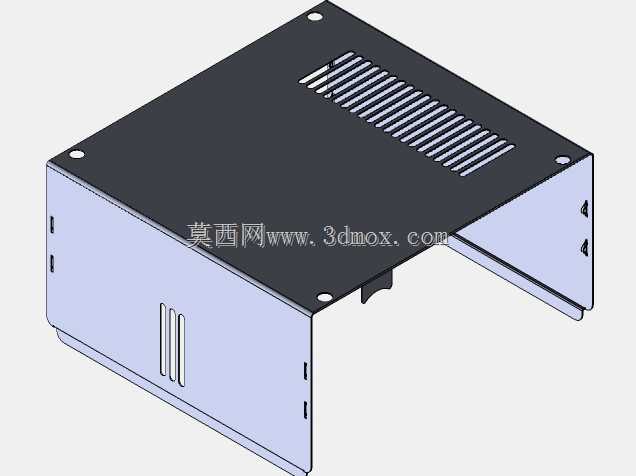

从功能特性来看，壳体一侧预留了标准散热风扇安装位，对应位置设计了格栅式通风孔，能够引导气流直接吹过内部发热的功率管、变压器等器件，配合壳体顶面开设的长条状通风槽，形成完整的进出风散热通路，避免内部热量堆积造成功耗下降、器件老化加速的问题。壳体端面预留了电源输入接口、输出线束引出位以及开关按键的安装缺口，所有开孔位置均按照常规ATX电源的接口排布尺寸设计，装配时无需二次裁切加工，直接将内部模组装入后即可完成接口对位。

在钣金结构的设计思路上，整体采用折弯一体成型工艺，减少额外拼接焊缝，既提升壳体的结构强度，也能简化生产加工流程，降低量产成本。壳体边角处做了小圆弧折弯处理，避免装配过程中锐边划伤操作人员，同时也能减少钣金应力集中导致的形变问题。壳体表面做了哑光喷塑处理，既提升金属壳体的绝缘性能，避免内部电路与壳体接触造成短路风险，也能增强壳体的耐锈蚀、抗刮擦能力，适配机箱内部多尘、温湿度波动的使用环境。

考虑到电源内部器件的固定需求，壳体内部预留了PCB板安装柱、变压器固定支架的连接点位，所有点位的位置度公差控制在钣金加工可实现的合理范围内，装配时内部器件可以直接通过螺丝固定在壳体对应的点位上，不需要额外增加固定支架。壳体的拼接处采用卡扣加螺丝的双重固定方式，既方便后期维护时拆卸外壳检修内部电路，也能保证日常使用时壳体的连接牢固性，避免运输、移动过程中壳体松脱产生异响。在安装边界的设计上，壳体的外形尺寸严格遵循标准ATX电源的尺寸规范，长宽高比例适配常规机箱电源仓的空间，不会出现尺寸超差无法装入机箱的问题，同时壳体的壁厚选择兼顾结构强度与轻量化需求，不会额外增加整机的负重。
