SolidWorks简易台钳结构设计

这款手动台钳的结构设计，完全围绕机加工工位的实际装夹需求展开，没有多余的装饰性结构，所有几何特征都服务于装夹刚性与操作便利性。从实际应用场景来看，这类小型台钳多用于台式钻床、小型铣床的工位配套，也可单独固定在钳工工作台面上，承担小型零件的划线、锉削、钻孔、攻丝等工序的工件装夹工作，相比大型机用平口钳，它的结构更紧凑，占用工作台面空间更小，手动操作的反馈感更直接，适合小批量零件加工、工装调试、样件修配这类灵活度要求高的作业场景。

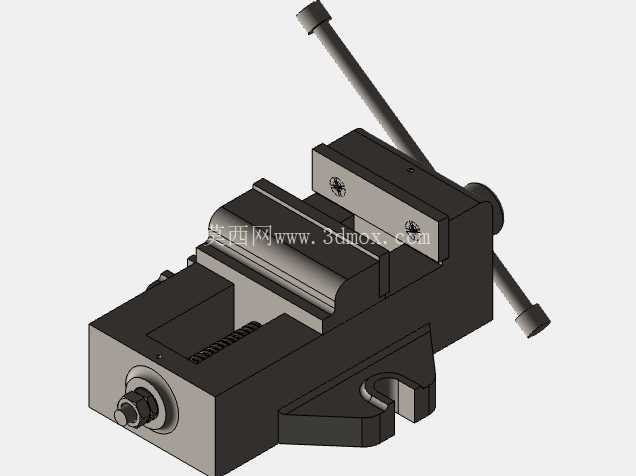

从功能特性来看，该台钳采用丝杠副传动实现活动钳身的直线进给，固定钳身与底座为一体化结构设计，底座预留的安装卡口可直接卡接在工作台的T型槽内，也可通过螺栓穿过底座的安装孔实现完全固定，避免装夹受力时出现整体位移。活动钳身与固定钳身的配合面采用燕尾槽导向结构，这种导向形式的接触面积大，承载侧向力矩的能力更强，在承受钻削、锉削带来的侧向冲击力时，不会出现钳身翘起、偏移的问题，钳口部位设计了可更换的钳口板，钳口板表面加工有交叉防滑齿纹，能够在夹紧工件时提供足够的摩擦力，避免工件受切削力时出现打滑位移，当钳口板磨损到夹持精度不足时，只需拧下固定螺钉即可快速更换，无需整体更换钳身，降低了长期使用的维护成本。丝杠末端设计了穿杆式操作手柄，手柄两端的挡头可以避免施力时操作杆从丝杠孔内滑脱，转动手柄时的力臂长度经过匹配设计，既不会因为力臂过短导致夹紧力不足，也不会因为力臂过长造成过度夹紧使薄壁工件变形，丝杠与活动钳身的连接部位采用了间隙配合的轴肩结构，正转手柄时丝杠带动活动钳身前进夹紧，反转时可带动活动钳身快速后退，不会出现丝杠空转、钳身卡滞的问题。

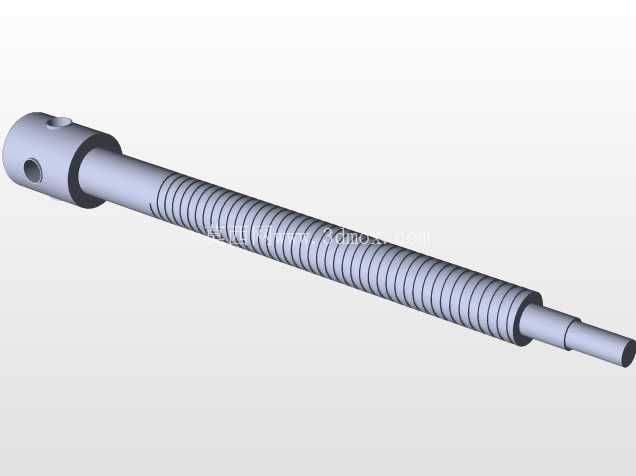

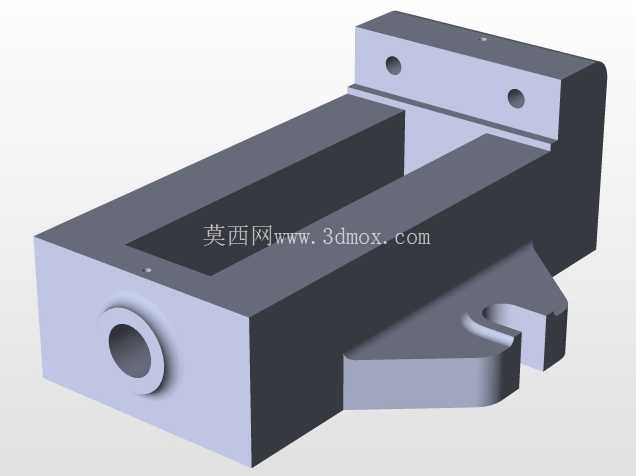

在设计思路上，这款台钳优先保证了结构的工艺性，所有零件的几何特征都适配常规机加工流程，固定钳身的主体结构可通过铣削一次装夹完成大部分平面加工，燕尾导向面可通过成型铣刀加工到位，不需要特殊的定制刀具；丝杠采用标准梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，长期反复夹紧、松开工件的磨损量更小，能够长期保持进给精度。整体结构没有设计复杂的快动机构，是考虑到日常钳工操作中，夹紧行程的调节不需要频繁大范围移动，丝杠传动的慢进给模式反而更方便控制夹紧力大小，避免操作不当夹伤工件表面，尤其是针对有色金属、薄壁类零件的装夹，手动丝杠进给的力反馈更直接，操作人员可以通过手柄的受力感判断夹紧力是否合适。

从安装边界与尺寸适配来看，该台钳的底座轮廓尺寸适配常规小型工作台的安装空间，底座的安装卡口间距匹配通用钳工台、小型钻床工作台的T型槽标准间距，不需要额外加工过渡连接板即可直接安装固定；钳身的最大开口尺寸覆盖了常规小型零件的装夹范围，钳口高度设计兼顾了不同厚度零件的装夹需求，装夹较薄的板类零件时，钳口可以完全贴合零件侧面，不会出现夹不住、夹偏的问题，装夹较高的块状零件时，钳口的接触高度足够提供稳定的夹持力，不会因为夹持接触面积过小导致工件倾斜。钳身整体的高度设计考虑了操作时的视线角度，操作人员站在工作台前装夹工件时，视线可以直接观察到钳口与工件的贴合位置，不需要刻意俯身调整视角，方便快速找正工件位置。

在细节结构处理上，活动钳身与固定钳身的配合面之间预留了合理的间隙，既保证滑动顺畅无卡滞，又不会因为间隙过大导致活动钳身上翘，影响夹持精度；丝杠的支撑部位设计了耐磨衬套，减少丝杠转动时与钳身本体的磨损，长期使用后如果出现传动间隙过大的问题，只需要更换衬套即可恢复精度，不需要对钳身主体进行补焊、修磨。所有棱边都做了小倒角处理，避免操作过程中尖锐棱边划伤操作人员，也避免零件加工过程中毛刺残留影响装配精度。整体结构的零件数量少，装配流程简单，所有连接部位都采用标准紧固件，日常维护拆解不需要特殊工具，一把内六角扳手、一把活动扳手即可完成全部拆装维护工作，非常适合车间工位的日常使用需求。
