阵风战机襟翼运动装配多体结构设计

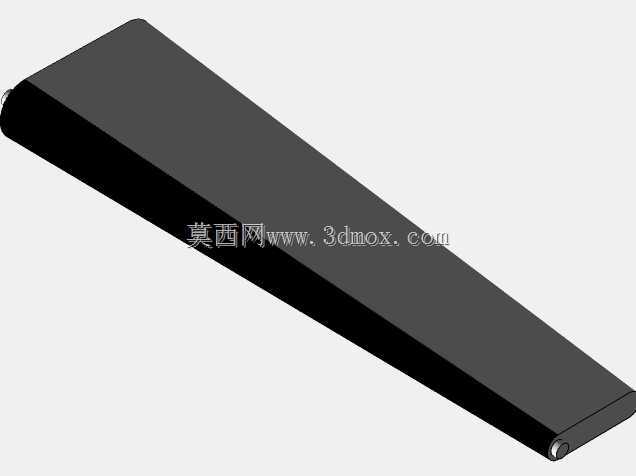

航空飞行器的操纵面设计直接决定飞行姿态控制精度，襟翼作为机翼增升装置的核心组成，在战机起降、大迎角机动、低速巡航阶段承担着调整机翼弯度、改变升阻比的关键作用，本次多体装配结构围绕阵风战机的襟翼运动逻辑展开，还原真实机型的操纵面联动特性。从实际工程应用场景来看，这类襟翼运动机构的建模核心并非单纯复刻外形，而是要还原部件间的运动约束关系：襟翼与机翼主体的铰接点位需要匹配真实机翼的后缘梁安装位置，作动筒的伸缩行程要对应襟翼的实际偏转角度范围，避免出现运动干涉、偏转角度超出气动设计边界的问题。设计过程中首先梳理了多体部件的层级关系：机翼主体作为固定基准件，襟翼主体为绕固定转轴转动的活动件，配套的作动连杆、铰接耳片、整流蒙皮分块均按照实际装配顺序设置约束，转动副的位置严格贴合战机后缘襟翼的实际转轴布局，保证偏转过程中襟翼与机翼固定段的间隙均匀，不会出现蒙皮剐蹭的情况。从功能特性来看，该结构完整还原了襟翼的下放与收上动作，不同偏转角度下的襟翼位置能够对应不同飞行工况的气动需求：起降阶段大角度下放时，襟翼后缘向下偏转增大机翼弯度，提升低速状态下的升力系数，缩短滑跑距离；巡航状态下襟翼收至与机翼蒙皮齐平位置，保证机翼表面气动连续性，降低飞行阻力；机动飞行时的小角度差动配合，能够辅助副翼提升滚转响应速率。外形尺寸方面，襟翼的展长、弦长比例严格匹配阵风战机的实际机翼参数，安装边界完全贴合机翼后缘的翼型曲线，铰接耳片的安装孔位与机翼后梁的预设位置对齐，作动机构的收纳空间完全嵌入机翼后缘的内部腔体，不会突出蒙皮表面破坏气动外形。建模过程中对运动部件的配合间隙做了工程化处理，铰接位置的轴孔配合间隙控制在合理公差范围内，既保证运动过程无卡滞，也避免间隙过大导致的机构虚位，同时对襟翼前缘的密封结构做了简化还原，保证收放状态下的结构完整性。这类多体装配模型可用于航空类专业的教学演示、飞行动画仿真、操纵机构原理验证，帮助设计人员直观理解战机增升装置的运动逻辑，也可作为同类飞行器操纵面设计的参考样例，核对运动行程、安装点位、部件干涉等常见工程问题，减少实际设计过程中的反复校核成本。
