天顶望远镜光学观测镜头结构设计

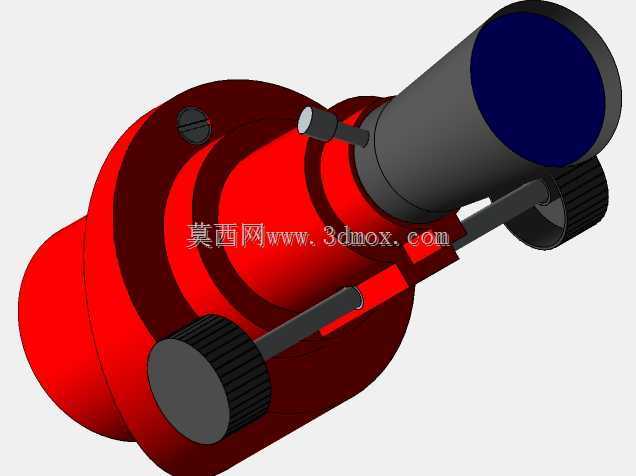

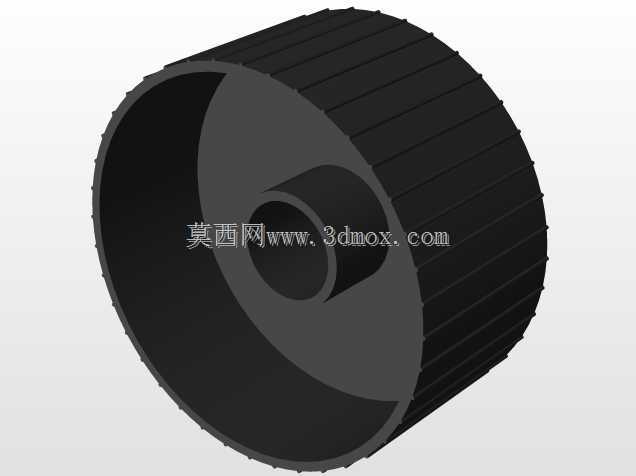

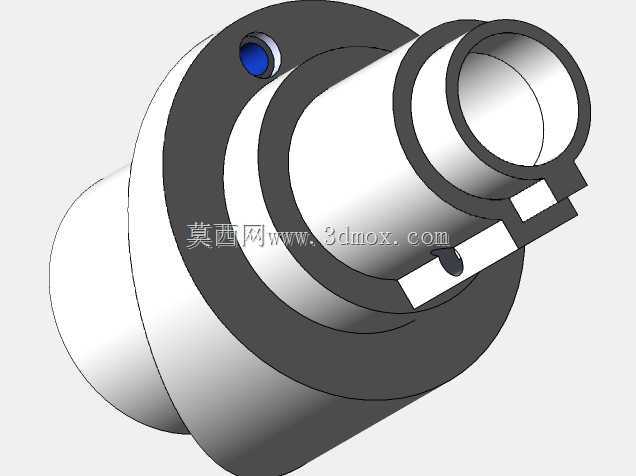

这款天顶观测用望远镜镜头，主要适配地面天文观测、近地目标仰角观测场景，可搭配赤道仪、固定式观测支架使用，解决垂直天顶方向观测时观测者姿态受限的问题，在业余天文观测、教学实验演示、低空目标监测等场景中均有适配空间。从结构设计逻辑来看，镜头整体采用同轴折返式光路布局，前端物镜组通过镜筒内壁的消光螺纹减少杂散光干扰，镜身中部设置的遮光板可遮挡侧向漫射光线，避免强光环境下出现眩光影响成像清晰度。镜筒主体采用分段式装配结构，各段通过止口定位保证同轴度，物镜端与目镜端的连接位置预留了0.1mm的装调间隙，可通过修切隔圈调整镜片间距，适配不同焦距的目镜组实现倍率切换。调焦结构采用摩擦式传动设计，转动阻尼均匀无空程，调焦行程覆盖10mm范围，可适配不同视度的观测需求，调焦手轮表面设置防滑纹理，戴薄手套操作时也能精准控制调节量。外形尺寸方面，镜头整体最大外径为68mm，不含目镜的主体长度为122mm，安装接口采用标准1.25英寸目镜接口规格，可兼容市面主流的天文望远镜目镜、滤镜配件，镜身底部设置的标准燕尾槽安装座，可直接固定在常见的望远镜云台支架上，安装基准面平面度控制在0.02mm以内，保证安装后光轴与支架转轴的同轴度误差在允许范围内。镜身外部的防护结构采用硬质氧化处理的金属材质，搭配橡胶材质的握持护套，既可以减少日常使用中的磕碰损伤，也能在低温环境下避免直接接触金属造成的操作不适。光路设计上，内置的转向棱镜可将垂直方向的入射光线转折90度至水平方向的目镜端，观测者无需仰头即可完成天顶方向的目标观测，长时间观测时能大幅降低颈部疲劳感。镜片固定结构采用弹性压圈设计，可抵消温度变化带来的镜筒热胀冷缩应力，避免镜片受力变形影响成像质量，镜筒内壁的消光涂层采用哑光黑色处理，光线反射率控制在2%以下，最大限度减少内部杂散光对成像对比度的影响。
