伊尔96宽体客机风洞试验用三维数模

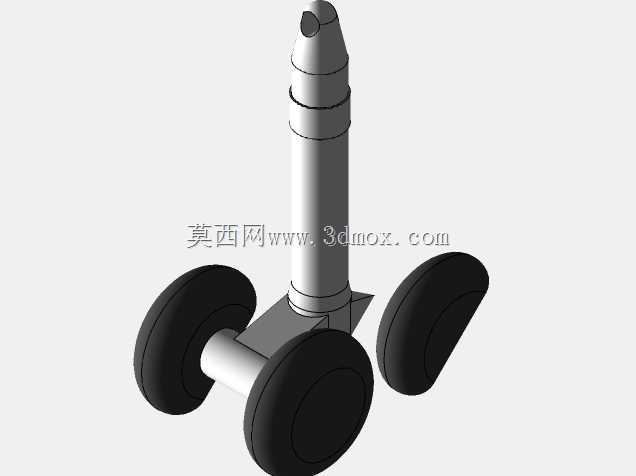

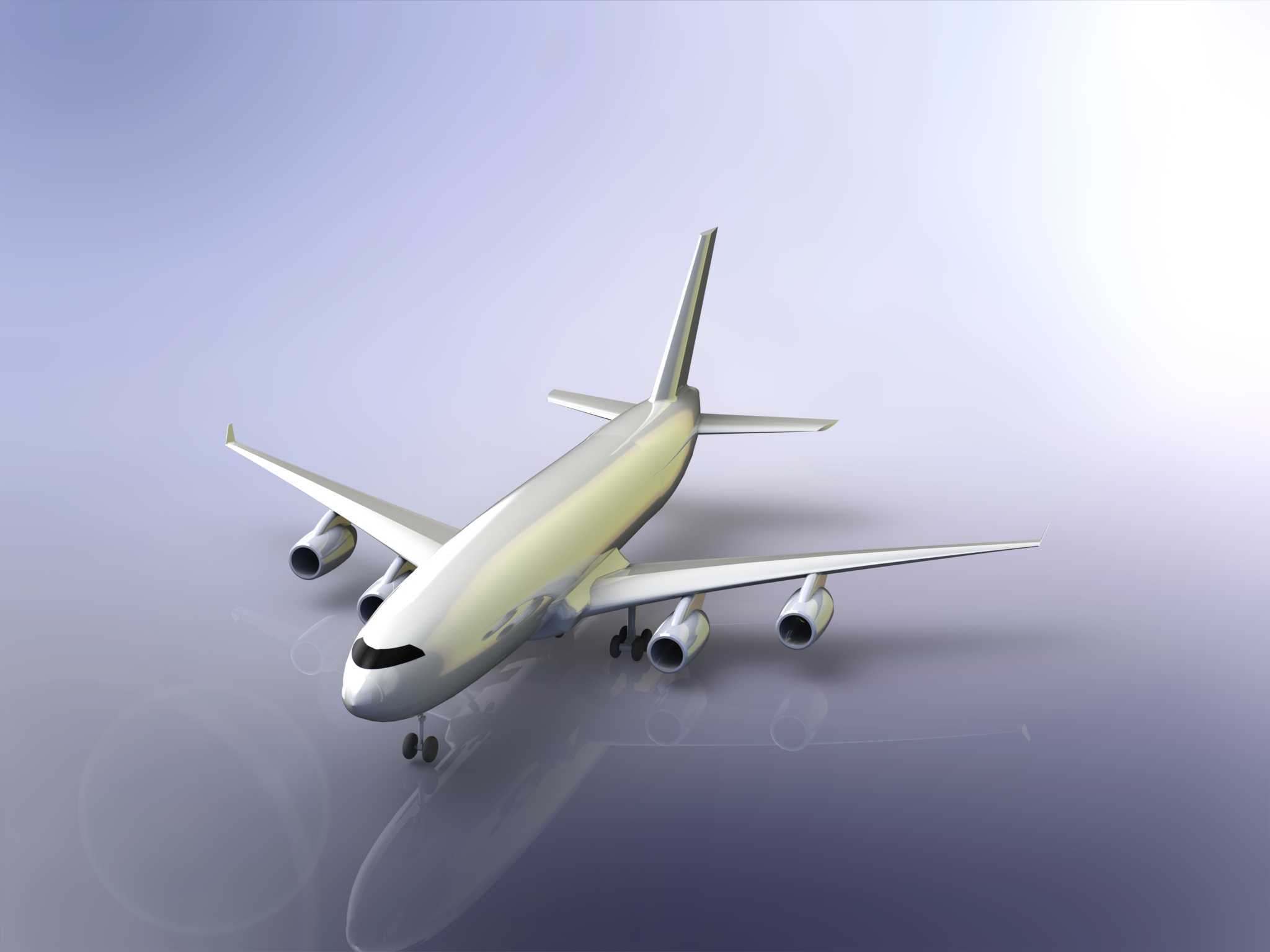

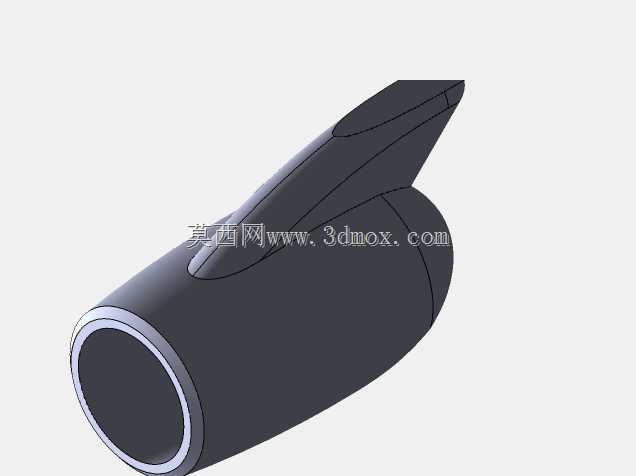

这套数模围绕风洞试验场景搭建，核心服务于飞行器气动性能验证环节，没有做内饰、机载系统的冗余建模，所有几何特征都围绕气动外形的还原精度做取舍。从实际工程需求出发，建模时优先保证机身流线的连续性，机头部分的曲面曲率连续过渡到驾驶舱风挡区域，没有出现曲面拼接的棱边，避免风洞试验时因外形失真导致气流分离数据偏差。机身采用宽体客机典型的宽径比设计，翼下吊挂四台大涵道比发动机短舱，短舱与机翼的连接挂架做了简化处理，仅保留挂架的气动外形轮廓，不涉及内部承力结构细节，匹配低速风洞的试验测试需求，不会因细小结构导致试验流场出现非必要的干扰。机翼采用后掠翼布局，建模时还原了机翼的上反角与安装角参数，翼尖部分没有加装额外的翼梢小翼结构，保持原始IL-96机型的气动外形特征，水平尾翼与垂直尾翼的相对位置、舵面的分块轮廓都做了对应还原，尾翼与机身的过渡段做了光滑曲面处理，避免尾部流场计算出现非设计状态的涡流。起落架部分仅做了收放状态下的外露轮廓建模，没有还原起落架舱内部的收放机构细节，因为风洞试验中若要测试起落架放下状态的气动阻力，仅需要外露结构的几何外形即可，内部结构不会对流场产生影响。建模过程中所有曲面都做了公差控制，相邻曲面的间隙控制在风洞试验模型加工允许的公差范围内，可直接导出用于缩比模型的数控加工，不需要额外做几何修复。机身与机翼的对接区域做了曲率连续处理，没有出现阶差，避免在跨音速风洞试验中诱发额外的激波阻力。发动机短舱的进气道唇口做了圆弧过渡处理，还原了真实短舱的进气道轮廓，可用于测试进气道与机翼之间的气流干扰效应。整个数模的坐标系采用航空领域通用的机体坐标系，原点设置在机头参考点，X轴沿机身轴线向后，Y轴沿展向，Z轴垂直向上，方便风洞试验时的姿态角调整与数据坐标对齐，不需要额外做坐标系转换。数模没有做轻量化的面片简化，所有曲面都保留了足够的阶数，保证缩比加工后的外形精度，同时也可用于初步的CFD气动仿真计算，网格划分时不需要对几何做过多的修补工作。
