三脚架式激光测距传感终端结构

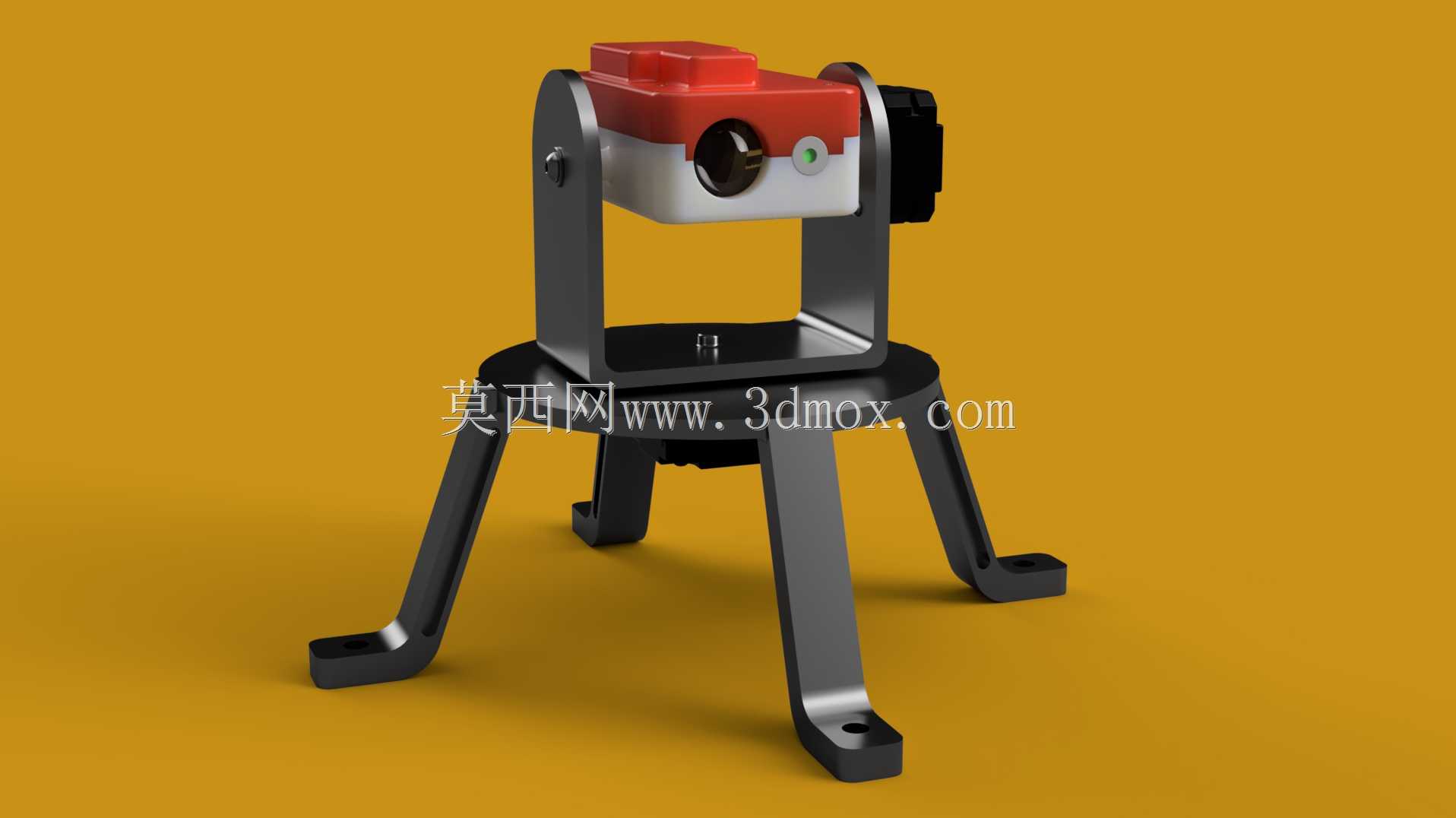

　　这套三脚架式激光测距传感终端面向室内外短中距离非接触测量场景，可用于工位边界校核、仓储货位距离采集、AGV运行区域标定、实验台位姿监测以及小型移动平台的环境感知验证。设备主体由测距传感盒、俯仰调节支架和三脚支撑底座三部分组成，整体结构强调快速架设、稳定观测和便于拆装，适合在临时检测点、试验场地或生产线旁进行重复部署。

　　传感盒采用近似长方体的紧凑封装，上部设置红色功能盖板，前侧布置激光收发窗口与状态指示孔，侧面保留线缆或接口安装空间。盒体内部可容纳激光发射模块、接收透镜组、信号处理板和供电单元，外壳通过分件方式形成上盖、前框和侧盖，便于在三维结构阶段检查装配间隙、螺钉位置和维修开口。前端光学窗口略低于盒体中心线，能够在支架俯仰动作时保持明确的视场边界，避免支架边缘进入扫描或测距范围。

　　俯仰支架采用两侧立板夹持传感盒的形式，左右转轴同轴布置，使盒体能够绕水平轴线调整仰俯角度。侧支架底部落在圆形回转平台上，平台承担水平方向的方位调整功能，这种双自由度布置让终端既能固定指向某一目标，也能在人工标定后覆盖不同高度的测量面。支架立板与盒体之间预留转动间隙，转轴处可设置紧定螺钉、摩擦垫片或锁紧旋钮，在实际产品中可根据成本和定位精度选择。对于需要频繁调整的场景，侧面锁紧结构比完全固定的焊接支架更利于现场使用；对于长期固定监测点，则可在转轴孔增加定位销孔，减少角度漂移。

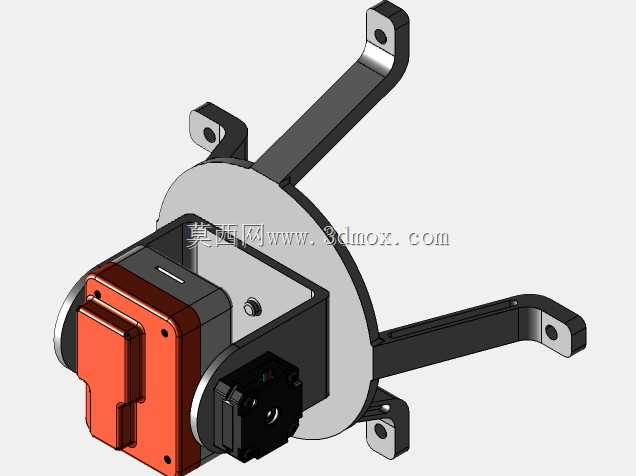

　　三脚支撑底座是该设备稳定性的关键。圆形底盘向下伸出三条支腿，支腿采用略带外倾的细长金属件，末端形成平底脚座，脚座上开设安装孔，既可直接放置在平整地面，也可通过膨胀螺钉或压板固定到平台、台面或实验机架上。支腿向外展开后增大支撑多边形，传感盒位于支撑中心上方，设备在轻微碰撞、线缆牵拉或台面振动时不易倾覆。支腿与底盘连接处设置加强过渡，避免细长腿在根部形成应力集中；末端平底结构则能降低对地面对平面度的依赖，在水泥地、钢板平台、木质工作台等环境中都能获得较稳定的支撑。

　　从外形边界看，传感盒宽度控制在支架两侧立板之间，镜头前方不设置遮挡件；红色上盖略高于盒体主表面，形成可识别的操作区域，也可作为散热或内部模块加高区。支架高度使光学窗口离开支撑面足够距离，方便光束以较低俯角射向地面目标，同时避免支腿脚座进入近距离测量视场。三脚展开后的最大外接轮廓决定了设备在工位上的占用空间，选型时需要在支腿跨距和现场通道宽度之间平衡：跨距过小会降低抗倾覆能力，跨距过大则会影响人员通行和多台设备并排布置。

　　结构建模时需要重点核对三类干涉关系。其一为传感盒在最大仰角和最大俯角下与立板、底盘之间的间隙，尤其是盒体后侧边角和线缆接头，不能在转动时挤压支架；其二为光学视场与支腿、底盘、紧固件的相对位置，近距离测量时支腿前缘可能形成反射干扰，应通过窗口高度、腿位角度和遮光面设计进行规避；其三是底座安装孔与脚座壁厚的关系，孔边距过小会削弱末端承载，孔位过远又会降低固定便利性。

　　该终端的设计思路并非追求复杂自动化，而是以可靠支撑、角度可调、封装清晰为核心。传感盒负责测距与信号输出，云台支架负责指向调整，三脚架负责建立稳定基准，各模块功能边界明确。对结构工程师而言，这种划分有利于后续改型：若更换更长的测距模块，可调整盒体长度而保留支架接口；若需要在振动较强的设备旁使用，可加大底盘直径或增加支腿截面；若用于移动机器人顶部，则可取消长腿结构，将圆形底盘直接转换为法兰安装面。

　　在实际应用中，这类设备常需要与现场标定流程配合。支架的角度锁紧件应提供足够摩擦力，使测量过程中光轴不发生缓慢滑移；底座脚座需要适应不完全平整的地面，必要时可在足下增加薄垫片调整水平；盒体侧面接口方向应避开支架转动区域，使通信线和电源线在俯仰调整时保持自然弯曲。整体结构兼顾了便携检测设备的架设效率和固定监测终端的稳定性，适合作为激光测距、环境感知和工位测量类产品的结构参考。
