科幻影视道具折叠旋转载具结构

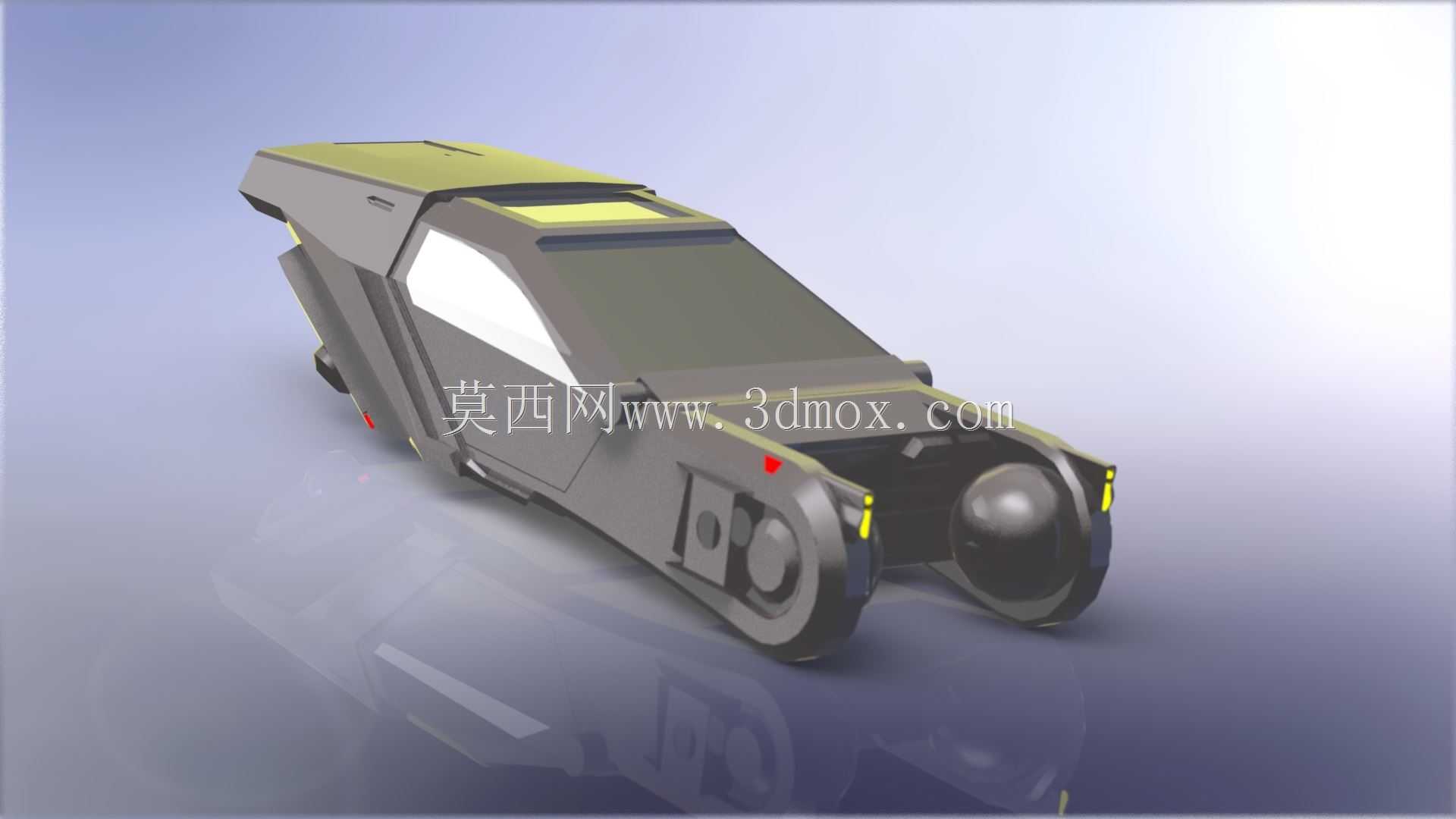

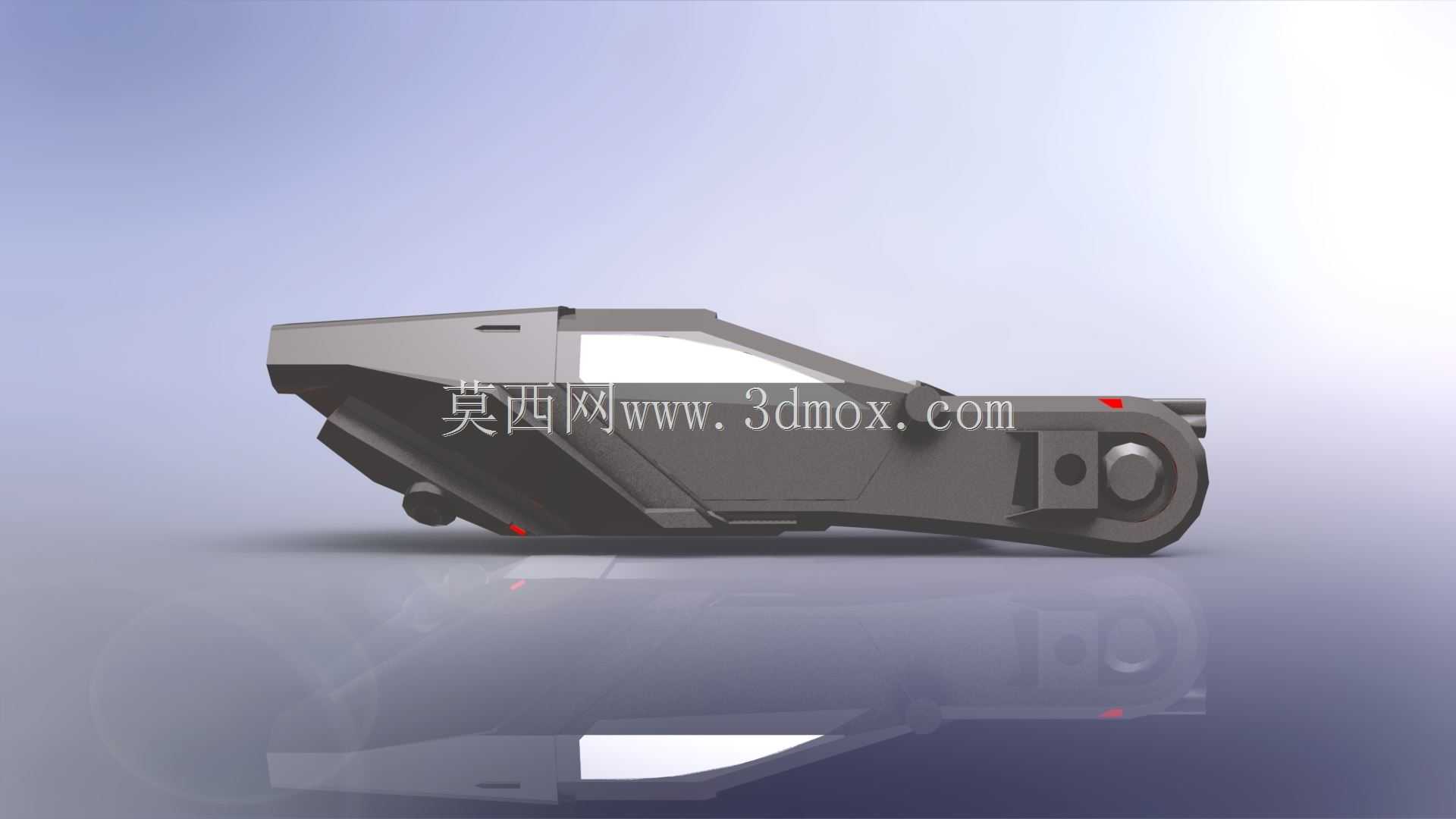

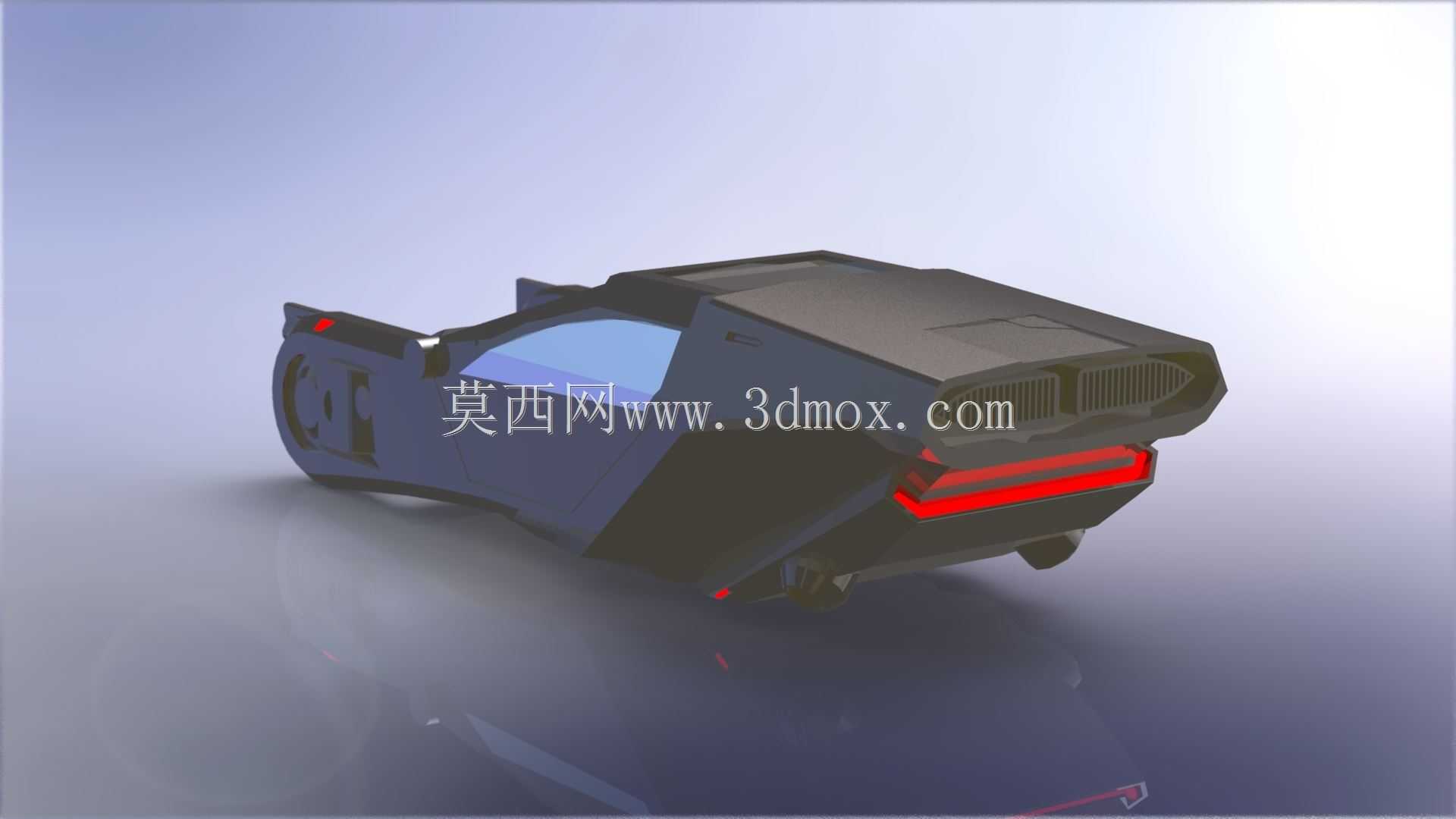

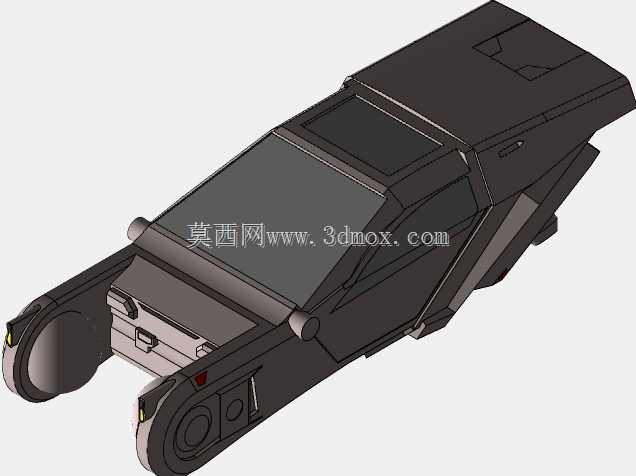

　　该结构以近未来影视道具中的折叠旋转载具为原型展开三维建模，整体采用低多边形硬朗折面语言，主体由上盖舱体、中部承载框架、前端双旋转执行端、侧向折叠支撑臂及底部限位基座组成，所有外轮廓面均以大角度斜切平面过渡，无多余曲面冗余，既贴合科幻设定的工业冷峻质感，也兼顾实体道具加工时板材折弯、3D打印分件的工艺可行性。

　　从实际应用场景来看，这类旋转折叠机构可直接复用在沉浸式主题乐园的互动载具道具、科幻短片实拍可动摆件、桌面级潮玩手办的可动关节设计中，前端两个对称布置的圆形转轮作为核心执行部件，承担旋转动作输出与姿态支撑双重作用：转轮外圈预留环形安装槽，可嵌入阻尼环或微型轴承，转动时保持径向间隙均匀，避免卡滞；转轮与主臂连接位置设置台阶式定位轴，轴向通过端盖限位，装配后无窜动余量。中部舱体内部预留了足够的中空腔体，若制作实体可动版本，可直接塞入微型舵机、电池与控制板，腔体侧壁预留2mm厚的安装柱，螺丝孔位沿腔体四周对称分布，不需要额外破坏外表面造型即可完成动力组件固定。

　　设计思路上优先保证动作逻辑与外观造型的统一：载具处于展开状态时，两侧支撑臂向外摆出，前端转轮接触支撑面，整体重心落在前后支撑点构成的稳定多边形内部，静态放置不会发生倾翻；折叠状态下支撑臂可绕根部转轴向内回转，臂体上的凸台与舱体侧面的凹槽精准贴合，折叠后整体外轮廓尺寸压缩至展开状态的六成左右，收纳时占用空间更小。舱体上表面设置两处内凹的检修盖板造型，盖板边缘做0.5mm的下沉台阶，既在视觉上区分出可拆卸区域，实际制作时也可作为真实的检修口，打开后即可调整内部舵机连杆，不需要拆解整个主体结构。

　　外形尺寸与安装边界方面，建模时以1比12桌面道具比例为基准，整体展开长度控制在220mm区间，宽度110mm，高度90mm，所有转动部件的运动包络提前在装配环境中做干涉检查：支撑臂绕转轴回转全程，臂体与舱体侧壁保留至少1.5mm的安全间隙，转轮旋转时外圈与主臂护板的间隙控制在1mm，既不会出现摩擦剐蹭，也不会因间隙过大产生松散晃动。底部基座的下表面做平整化处理，四个角点设置高度一致的支撑脚，放置在平面上时贴合度均匀；若需要固定在展示台面上，支撑脚中心预留M2螺纹孔，可直接从台面下方锁螺丝完成固定，不需要额外粘接。

　　结构细节上，前端转轮内侧集成刀片式限位卡扣，卡扣沿转轮端面周向均匀分布，当旋转到设定角度时，卡扣会卡入支撑臂上的定位齿槽，实现角度自锁，不需要额外加装锁止零件即可保持姿态固定。主臂与舱体连接的转轴位置采用双边支撑结构，转轴两端分别穿过舱体两侧的轴孔，受力时转轴弯矩由两侧壁共同承担，长期反复转动也不会出现单侧轴孔开裂的问题。所有外表面的折面交接棱线均做0.3mm的小倒角处理，既消除三维打印或钣金加工后的锐边风险，也让光影过渡更自然，避免棱线位置出现应力集中。整个装配体的零件拆分逻辑遵循同材质零件合并、异材质零件分离的原则，外观黑色硬质壳体部分可统一采用光敏树脂打印或ABS板材加工，转轮的环形装饰区可单独选用金属质感材质制作，分件面全部隐藏在造型凹槽或棱线位置，装配后外观无明显拼接缝隙，完全满足道具展示与动作演示的双重需求。
