VR全向行走跑步机虚拟交互运动平台

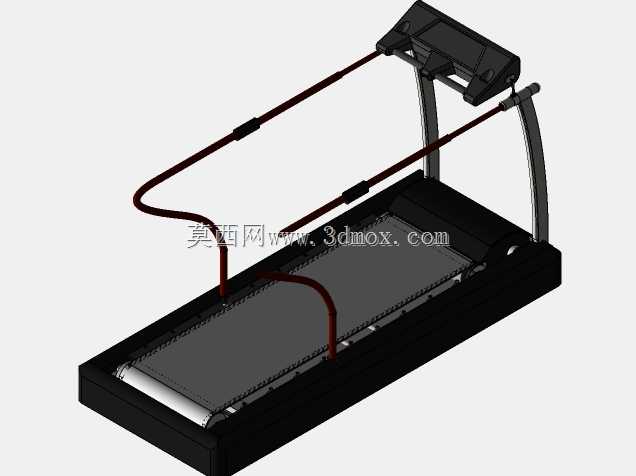

　　这套VR全向行走跑步机三维结构，面向虚拟现实内容体验、沉浸式实训、室内运动健身和数字交互展厅等场景搭建，核心作用是把使用者在真实空间中的行走、跑动、转向动作映射到虚拟场景中，既解决头显使用时空间受限、容易碰撞周边物体的安全问题，又能让下肢持续运动，打破普通VR手柄只能原地传送、无法自然步行的交互短板。设备落地时可布置在VR体验店、高校虚拟仿真实训室、工业安全培训教室、家庭健身区以及文旅展馆的互动展区，使用者穿戴VR头显站在跑带区域，就能在虚拟工厂、虚拟战场、虚拟建筑场景中长距离移动，脚下跑带随步伐动态调速，配套的限位环和防护支架约束人体活动边界，避免体验过程中偏离平台摔倒。

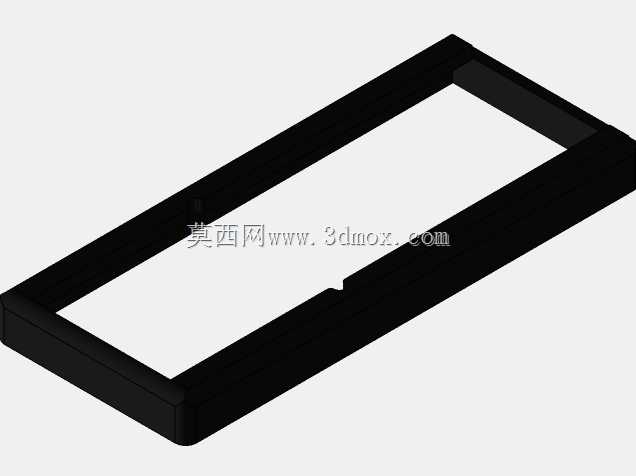

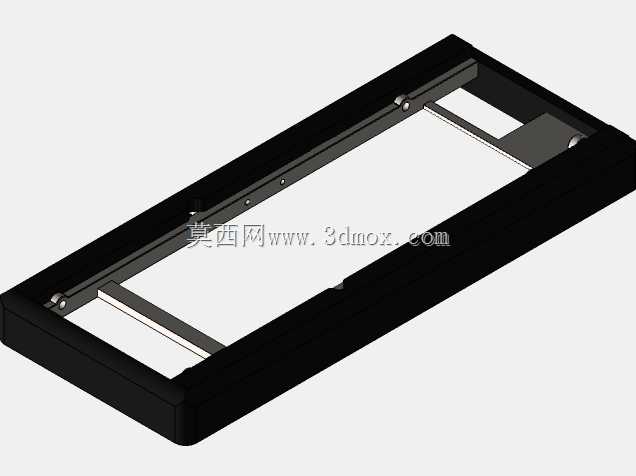

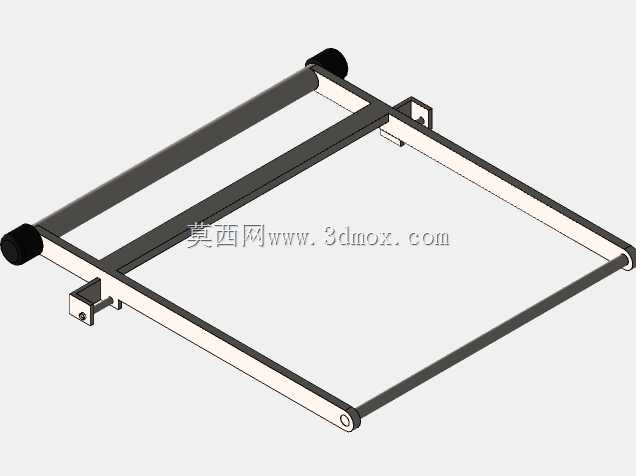

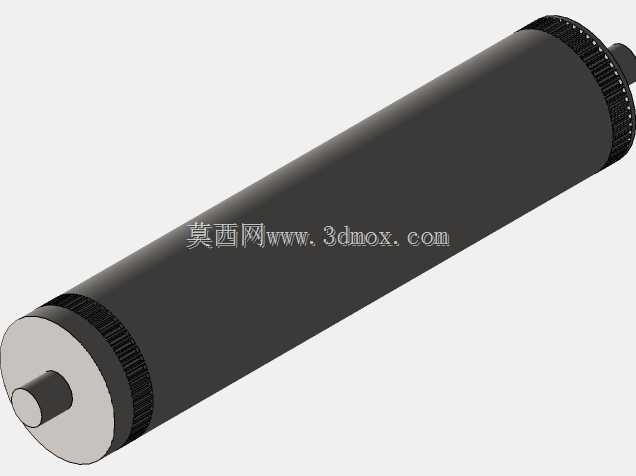

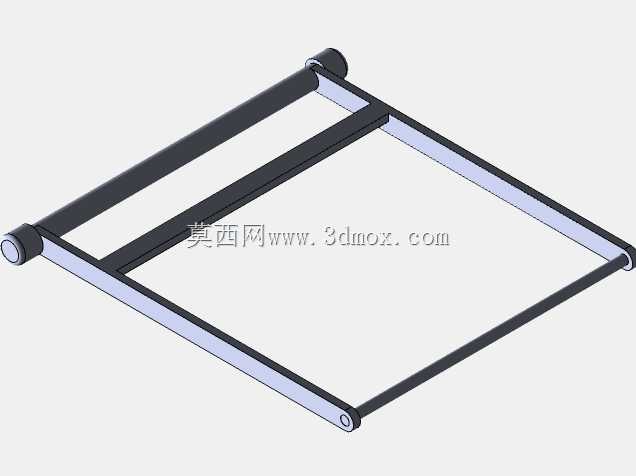

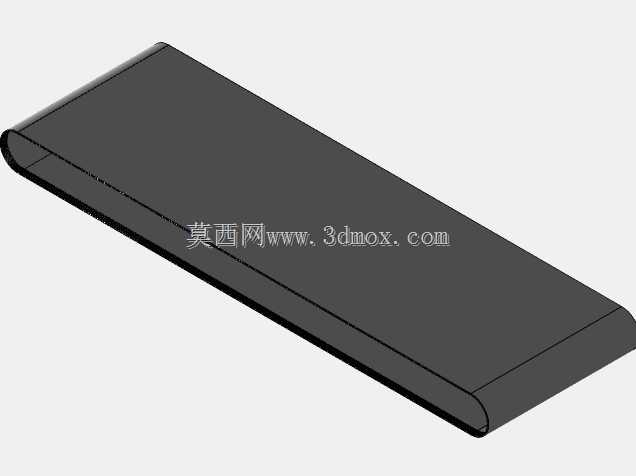

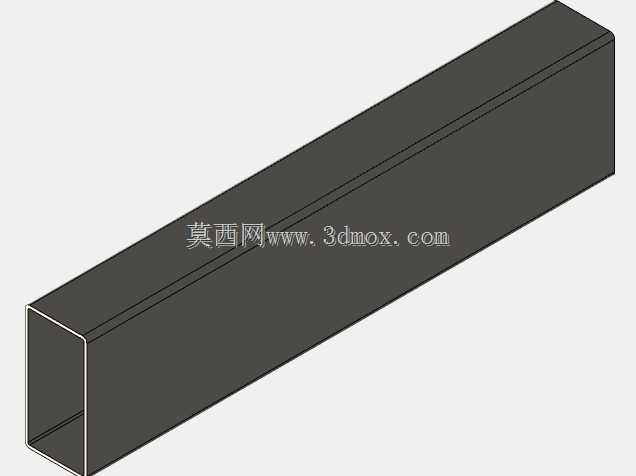

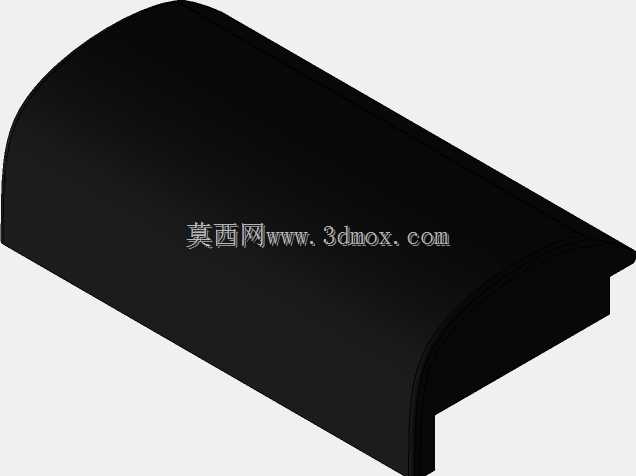

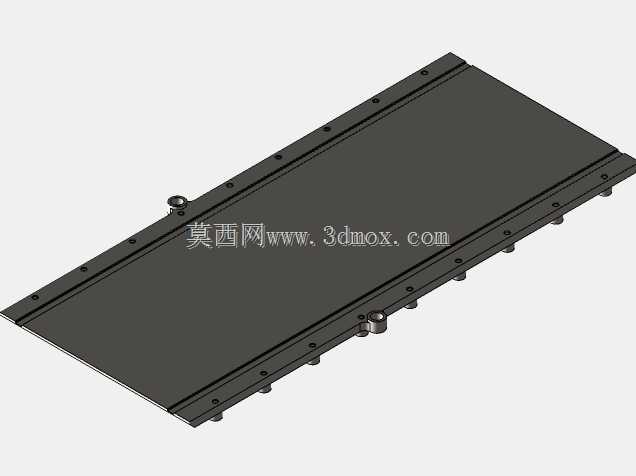

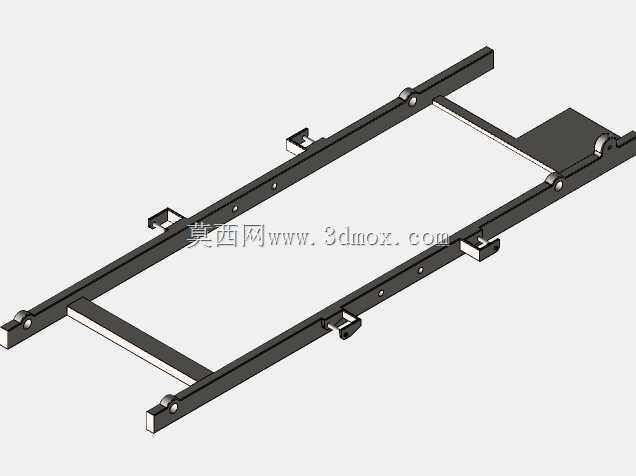

　　从结构分层来看，整套设备分为底部跑台总成、中部支撑立柱、顶部操控台与安全防护组件四个部分。底部跑台采用长条形矩形焊接底座作为承载基体，底座内部容纳跑带、滚轴、驱动电机、调速控制模块和承重支撑板，跑带表面做防滑纹理处理，前后两端布置张紧滚轴，侧边预留检修盖板，后期维护时可直接拆开侧盖调整跑带张紧量、清理跑带下方堆积的灰尘。底座整体长宽比例按照成年人正常步幅设计，跑带有效行走宽度满足单人双脚自然站立、小幅横向移步的需求，底座离地高度控制在较低范围，前端设置平缓过渡的踩踏边，方便使用者上下平台，不需要额外加高台阶。

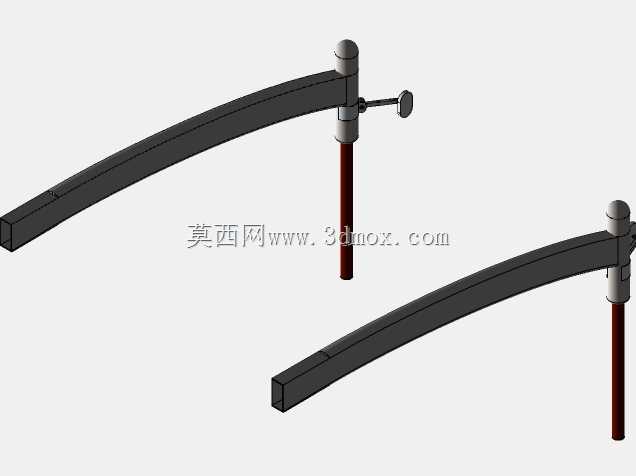

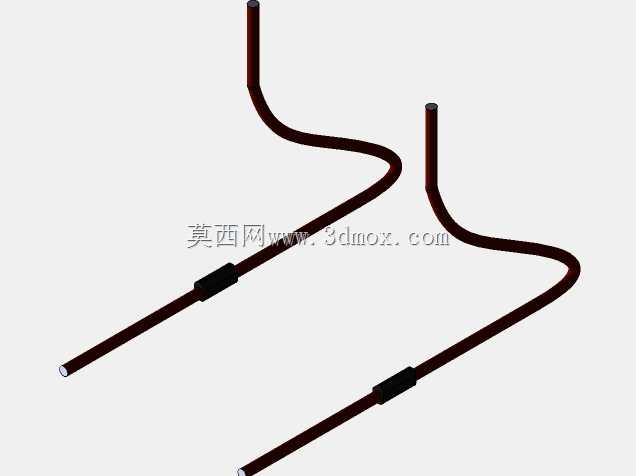

　　中部两侧布置弧形弯管支撑立柱，立柱从底座后侧左右两角向上延伸，向前弯曲收拢至顶部操控台位置，管材采用圆管弯折成型，既承担顶部操控台的承重，又作为安全围栏的连接基体。立柱内侧预留线束穿管空间，驱动电机的动力线、操控台的传感器信号线、急停按钮控制线全部从管材内部走线，外部看不到裸露拖线，既避免运动过程中线束剐蹭使用者，也让整体外观更整洁。立柱上安装高度可调的扶手组件，扶手位置可根据不同身高使用者的握持习惯上下调整，体验过程中使用者可轻扶扶手保持平衡，新手初次使用时也能借助扶手快速适应跑带随动速度。

　　顶部操控台集成显示面板、操作按键、急停开关和VR头显放置支架，台面倾斜角度朝向使用者站立位置，不用抬头就能看清运行参数。操控台内部预留控制板安装腔，可对接VR定位基站、动作捕捉传感器以及速度反馈模块，实时采集跑带转速、人体步频数据，将运动速度同步传输给虚拟场景，实现真实步速和虚拟画面移动速度的匹配。防护部分搭配环绕式安全限位架，架体采用弯管围成开放式围护结构，在使用者腰部高度形成软约束，既不限制手臂正常摆动，又能在人体失衡时提供侧向支撑，围护架上可配套穿戴式腰带，将用户和平台柔性连接，进一步降低跌倒风险。

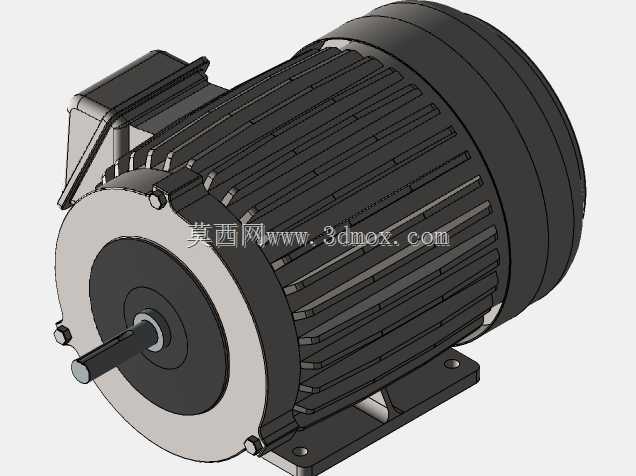

　　设计过程中优先考虑人机工程边界：整体高度适配1.5米至1.9米身高的使用者，跑带有效长度覆盖正常行走和慢跑的步幅范围，底座四周预留不小于半米的安装空旷区，保证使用者上下平台、紧急撤离时没有周边障碍物干涉。结构建模时所有管件连接处做圆角过渡，没有尖锐外露棱角，底座底部设置可调地脚，可在不平整的地面调平跑台，避免跑带运行时出现跑偏异响。驱动部分选用低转速大扭矩的减速电机，调速曲线做平缓加减速处理，使用者突然加速跑动时跑带不会瞬间猛冲，停下脚步时跑带也能缓慢降速，提升交互过程的平顺性。整套结构兼顾运动健身的强度需求和VR交互的定位精度，装配逻辑清晰，各模块拆分合理，既可以作为虚拟实训设备的结构设计参考，也能用于互动展项的方案演示和结构校核。
