壁挂式薄型密封防护箱体结构设计

　　这款薄型壁挂式防护箱体，主要面向室内弱电井、楼道墙面、设备侧方挂装的通讯配套、小型电气元件收纳场景，可容纳小型光猫、接线端子排、小型信号转换模块这类对安装空间厚度有严格限制的器件，解决常规箱体突出墙面过多、挤占通行空间、易被磕碰的问题。从结构设计逻辑来看，整体采用窄边薄型布局，主体壳体为平板式主面板搭配侧边围框结构，主面板厚度控制在极小范围内，安装完成后突出墙面的尺寸远小于常规防护箱，适配走廊、狭窄设备间这类安装空间局促的场景。箱体侧边设置了通长的密封胶条安装槽，胶条采用嵌入式卡装结构，无需额外粘接固定，装配时直接压入槽位即可，闭合后胶条被均匀压缩在面板与围框的贴合面之间，可实现日常防尘、防少量溅水的防护效果，

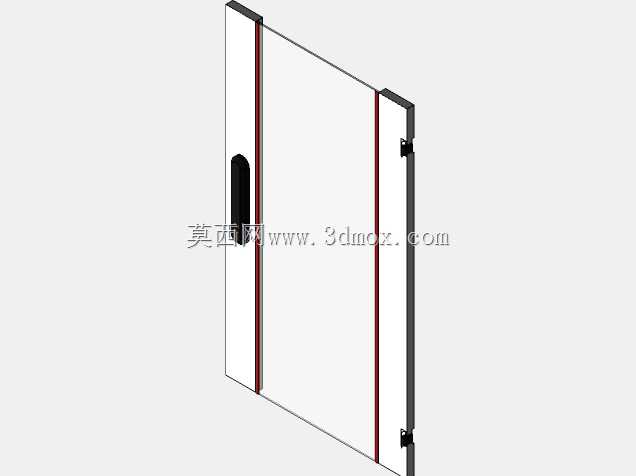

　　满足室内非高湿场景的防护需求。开合结构采用侧边隐藏式铰链设计，铰链布置在箱体围框的侧边上下两端，外露部分做了平齐处理，不会突出箱体侧边轮廓，避免安装时侧边与墙面或相邻设备产生干涉，铰链的转动角度经过校核，开启时面板可转动至足够角度，方便内部器件的接线与维护，同时铰链自带限位结构，开启到最大角度后不会自行回落，维护时无需额外支撑面板。面板上配置了嵌入式长条形拉手，拉手整体凹陷在面板表面以内，没有突出结构，既避免了过往人员、搬运物件时勾挂拉手造成箱体损坏或人员磕碰，也保证了箱体外观的简洁平整，拉手的握持深度经过人机校核，成年人手指可顺利伸入施力，开启面板时无需借助额外工具。箱体的安装固定点设置在围框的背部四角位置，采用挂装孔设计，

　　安装时先在墙面固定膨胀螺丝，再将箱体挂装孔对准螺丝卡入即可，挂装孔做了大小孔过渡结构，卡入后可自动限位，不会轻易从安装位脱落，同时背部的安装位预留了足够的接线空间，箱体挂装后背部与墙面之间留有间隙，方便进出线缆的弯折与排布，不会出现线缆被挤压破皮的问题。从结构强度设计来看，围框的折边做了双层翻边处理，在不增加板材厚度的前提下提升了整体的抗变形能力，即使薄型结构也不会在日常使用中出现面板凹陷、围框变形的问题，内部预留了通用的安装螺柱孔位，可适配不同尺寸的导轨、安装板，满足不同器件的安装固定需求，无需额外打孔改造。在细节设计上，箱体的闭合处设置了隐藏式卡扣结构，关闭面板后卡扣自动卡合，日常状态下不会自行开启，

　　需要开启时通过拉手位置的施力即可解锁卡扣，无需额外配置锁具，当然也预留了锁具安装位，有防盗需求的场景可自行加装小型弹子锁。整体结构没有多余的外露凸起，所有边角都做了小圆弧倒角处理，避免安装和维护过程中划伤操作人员，表面采用平整的哑光处理，不易积灰，日常清洁维护只需擦拭表面即可。这类薄型箱体在实际工程应用中，常被用于老旧小区的弱电改造项目，因为老旧楼道的墙面空间有限，常规厚度的箱体安装后会影响楼道通行，这种薄型结构突出墙面尺寸小，不会对通行造成明显影响；同时也适用于洁净车间内的小型信号模块安装，平整的外表面不易积尘，符合洁净区域的卫生要求；在家庭弱电箱改造场景中，这款箱体也可嵌入墙面浅槽安装，进一步减少突出墙面的尺寸，适配家居装修的美观需求。设计过程中重点校核了铰链的承重能力，因为面板为整板结构，搭配胶条和拉手后有一定重量，铰链的销轴采用耐磨材质，长期反复开合也不会出现松旷、下垂的问题，保证箱体闭合后的密封间隙均匀，不会出现一侧缝隙过大导致防尘失效的情况。密封胶条的压缩量经过反复调整，压缩量过大会导致关闭时需要的力过大，日常使用不便，压缩量过小则会出现缝隙，达不到防尘效果，最终选定的压缩量既保证了密封性能，又能让成年人轻松开合面板。安装孔位的位置也做了优化，四个挂装孔的间距适配常规的86型底盒安装孔距，部分场景下可直接利用原有底盒的安装螺丝固定，无需重新打孔，降低现场施工的工作量。
