异形拼接式金属薄板防护结构件

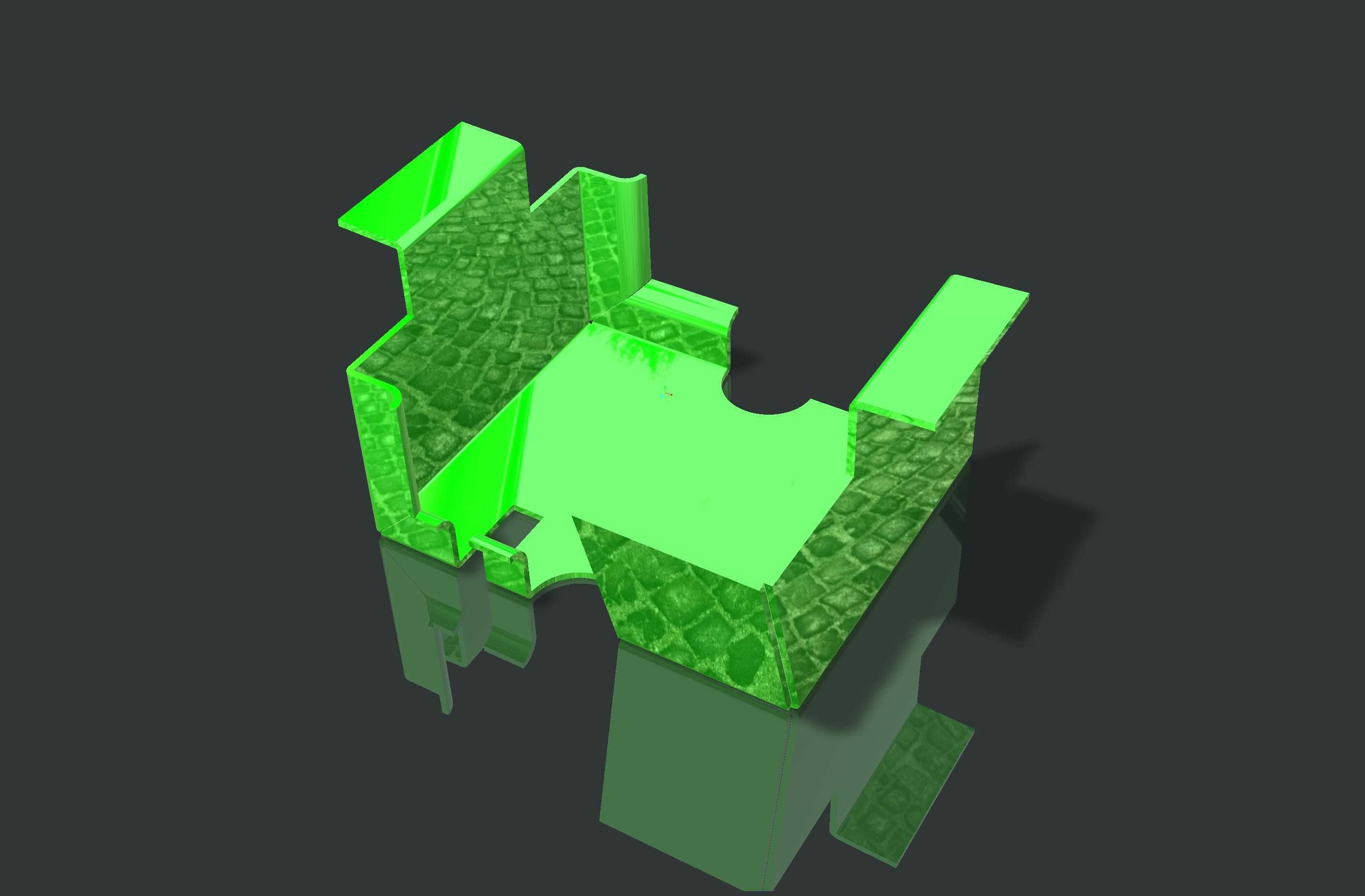

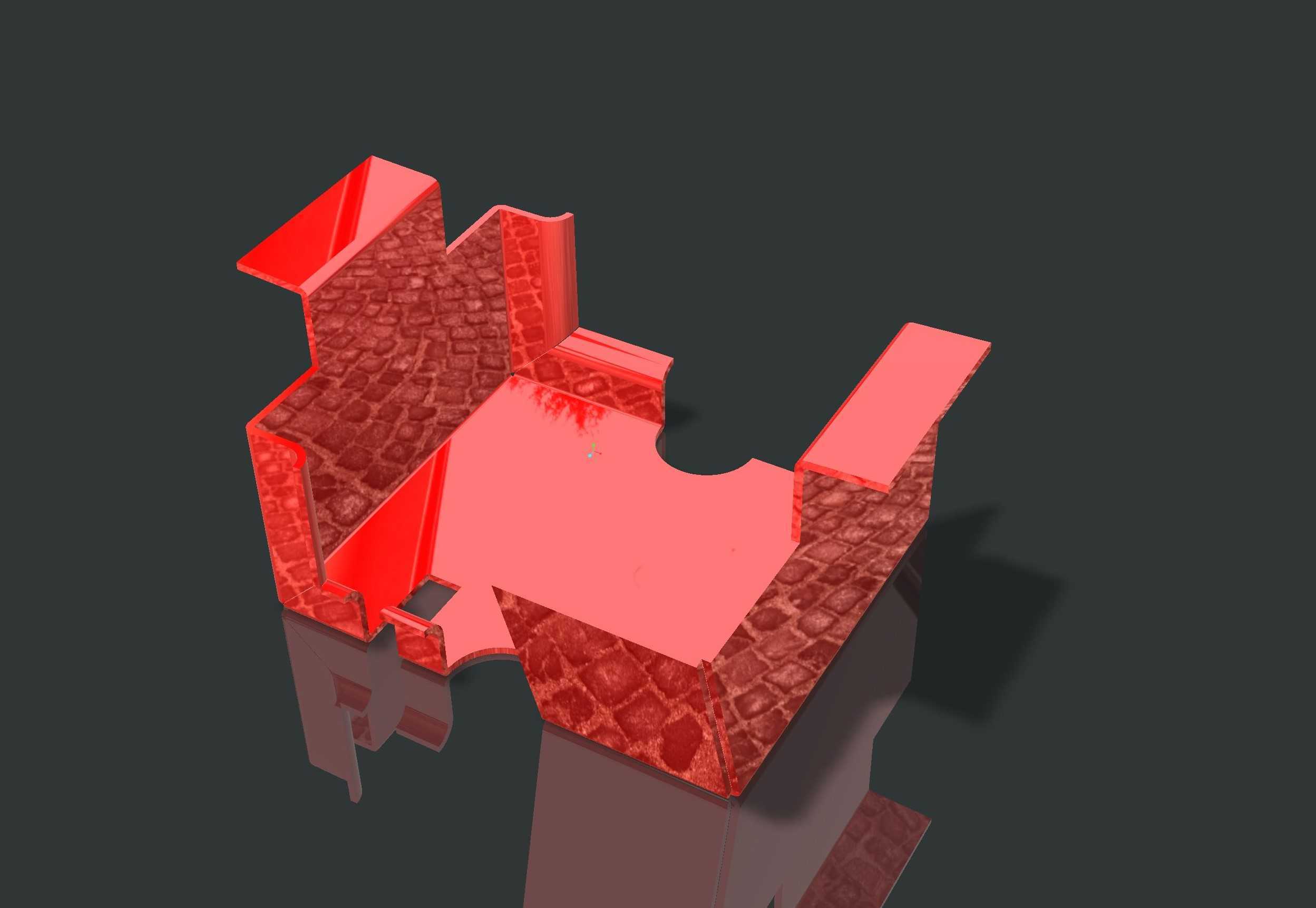

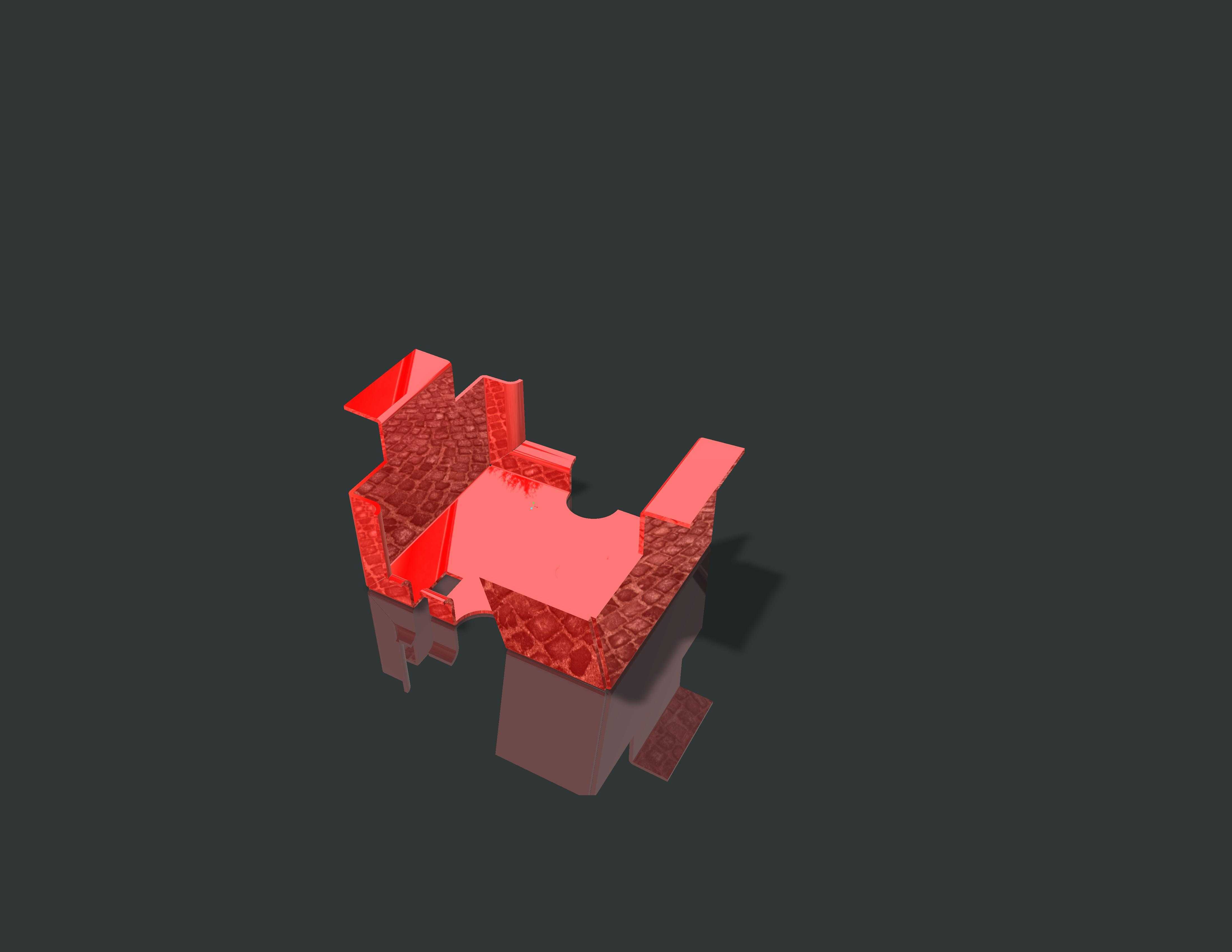

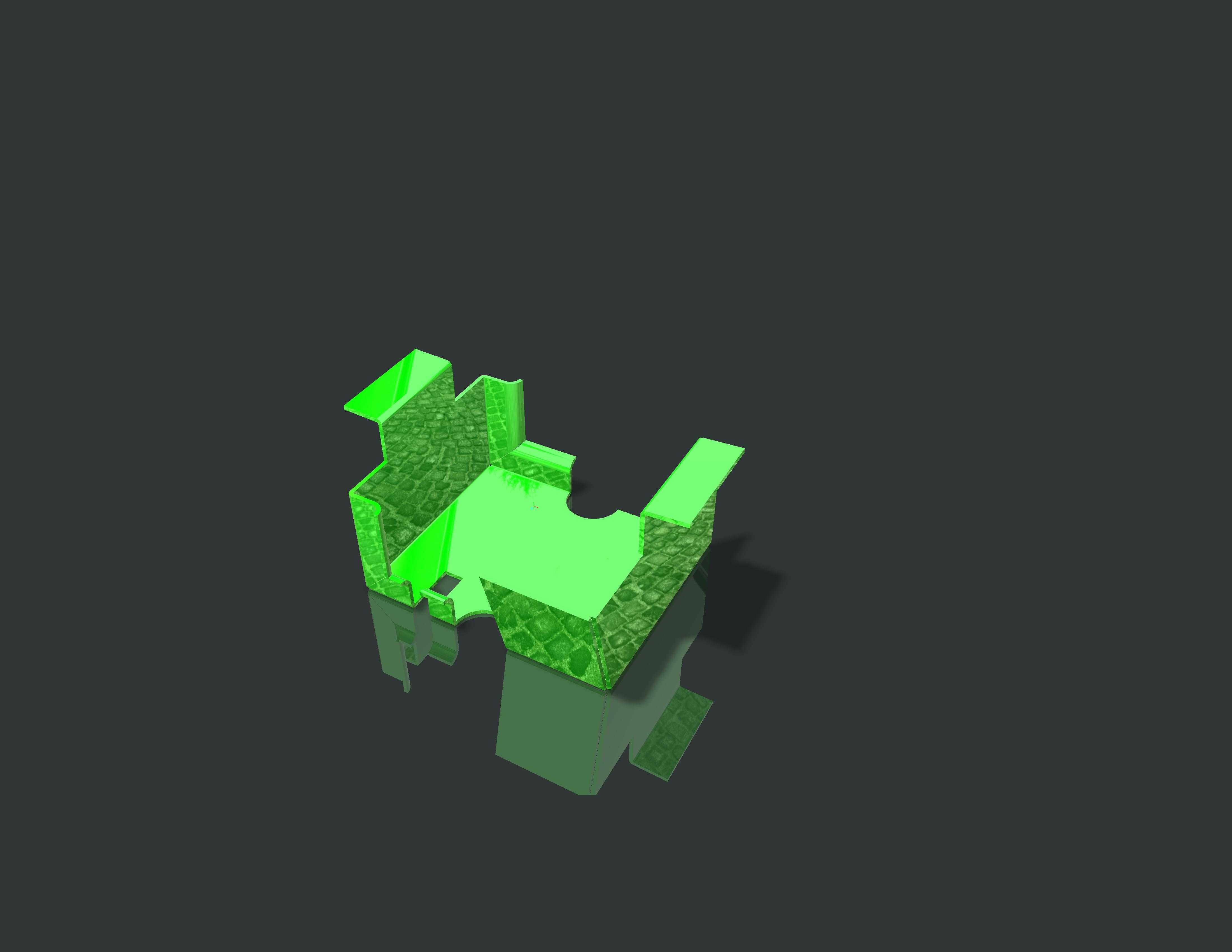

这类异形拼接金属薄板构件，多应用在小型机电设备的内部腔体防护、线路分隔以及局部承载场景中，日常在工业控制机柜、小型自动化检测设备的内部隔层、便携工业仪器的内支撑结构上都能见到同类型设计。从结构形态来看，构件采用多折边一体成型思路，不同方向的折弯边分别承担不同功能：向上翻起的直立折边主要用于和相邻构件形成卡接限位，安装时不需要额外设计定位销，依靠折边的贴合面就能完成快速对位，能有效减少装配环节的辅助零件用量；带圆弧缺口的平面区域是为了避让设备内部的圆柱形走线柱或者小型传动轮，避免构件安装后和运动部件、走线结构产生干涉，缺口边缘做了小尺寸翻边处理，既可以提升薄板局部的结构刚度，防止边缘受力变形，也能避免锐边划伤穿过的线缆外层绝缘皮。构件表面的纹理压型设计，并非单纯的外观装饰，压型形成的凹凸结构能在不增加板材厚度的前提下，大幅提升薄板平面的抗弯折能力，同等厚度下带压型的薄板比光面平板的平面刚度提升40%以上，能承受小型电气模块的放置压力，不会因为长期承重出现中部凹陷变形。从安装边界来看，构件的几个外伸折边都预留了贴合安装面，安装时可以通过侧边的卡扣或者小规格自攻螺丝完成固定，不需要在主平面上开设安装孔，能保证主承载面的完整性，避免开孔造成的应力集中问题。设计这类构件时，需要优先核算折边的折弯内R角，匹配所选金属板材的最小折弯半径，防止折弯处出现裂纹或者板材减薄过量的问题，同时要注意拼接位置的间隙控制，相邻构件拼接后缝隙控制在0.2mm以内，既可以满足防护防尘的要求，也不会因为热胀冷缩出现构件挤压变形的情况。在实际设备运行中，这类薄板构件除了承担物理分隔、局部承载的作用，部分场景下还能辅助内部气流导向，将设备散热风扇吹出的气流引导至发热模块位置，提升内部散热效率，折边的高度设计需要匹配气流通道的截面尺寸，过高会增加风阻，过低则无法形成有效的导流通道。
