飞宇科技紧凑型迷你3D万向节结构

这款迷你万向节主要面向小型精密传动场景设计，常见于桌面级小型云台、微型航拍设备姿态调整机构、小型检测设备的角度补偿传动链路中，用来在两轴存在空间夹角偏差时持续传递旋转扭矩，抵消安装过程中产生的同轴度误差，避免传动链路因轴线错位出现卡滞、额外负载损耗甚至轴件断裂的问题。

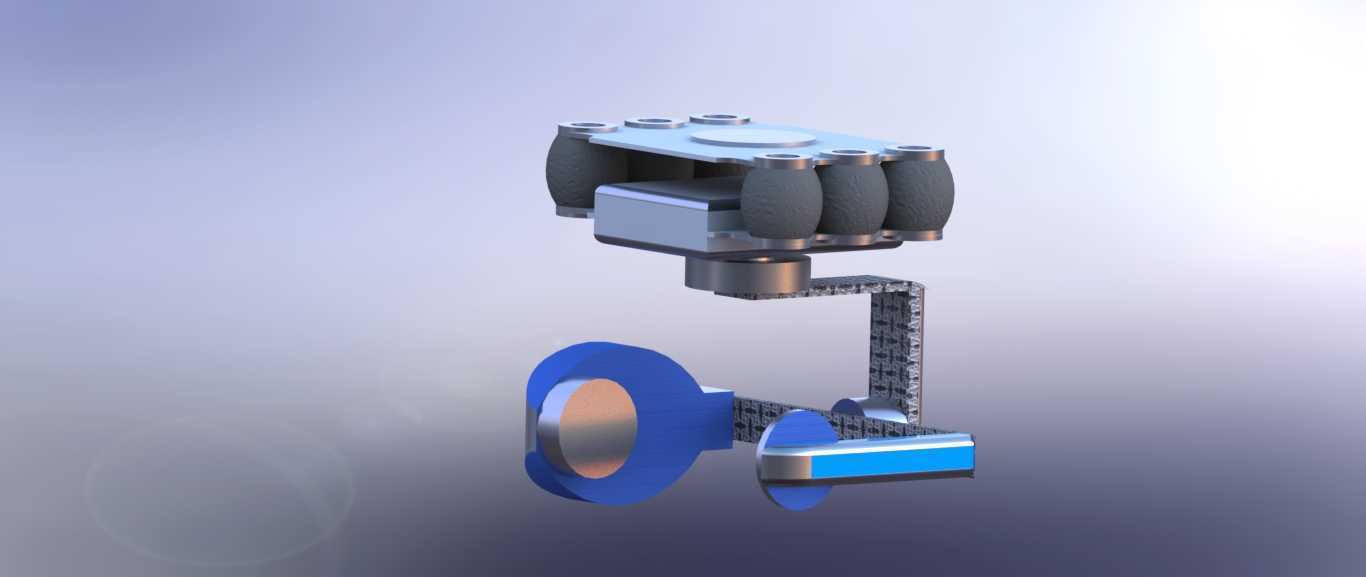

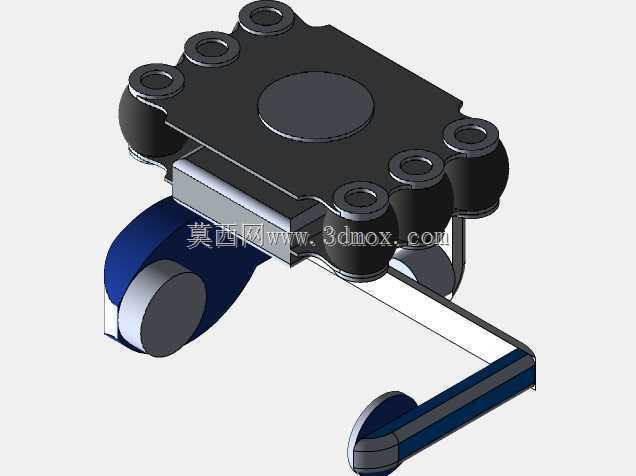

从结构设计来看，上部的安装法兰盘均匀布置了六个安装孔位，可通过标准紧固件直接与上部负载端的安装面贴合固定，法兰盘下方通过四个均布的弹性阻尼缓冲件连接十字轴传动核心，这类缓冲结构可以过滤传动过程中来自负载端的微小高频振动，避免振动直接传递到动力输入端影响传动平稳性。下部的摇臂输出端采用弯折式结构设计，预留了足够的摆动空间，可在±35度的空间夹角范围内正常完成扭矩传递，不会出现结构干涉。

设计过程中优先考虑了狭小安装空间的适配性，整体结构做了极致的紧凑化处理，上部法兰的安装孔位采用等节距圆周排布，适配多数小型标准化安装接口，不需要额外做转接件即可完成装配。十字轴的铰接位置做了限位结构设计，避免超角度摆动造成结构脱开，同时铰接副预留了微小的配合间隙，既保证转动顺滑无卡滞，又不会因为间隙过大造成传动回差，影响传动精度。下部的输出臂采用弯折成型结构，在保证结构强度的前提下尽可能压缩了轴向安装尺寸，适配安装空间局促的小型设备内部布局。

实际应用中，这类小型万向节不需要额外做润滑维护，铰接位置的配合面采用耐磨材质配对，长期往复摆动也不会出现过度磨损导致的间隙变大问题。安装时只需要保证上下连接端面的平行度误差在允许范围内，通过法兰孔位锁紧固定即可，不需要复杂的调校过程，能够大幅降低小型设备传动链路的装配难度。在负载适配方面，该结构可适配小扭矩的动力传递场景，满足微型设备的姿态调整、动力转向传输需求，不会因为结构冗余占用过多设备内部空间，也不会因为自重过大增加动力端的负载消耗。
