NASA扶手挑战用开口卡扣式夹持结构

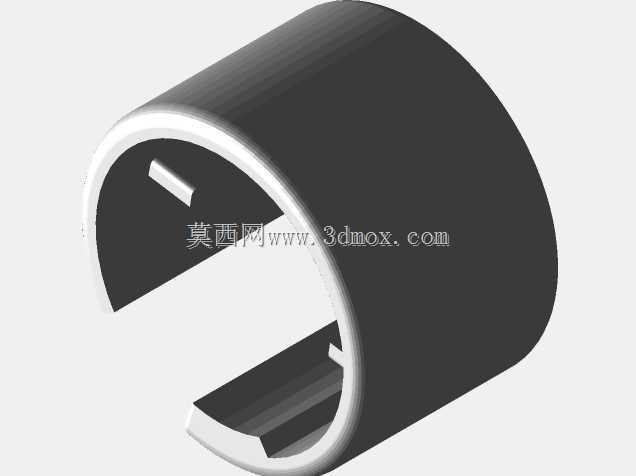

这款开口式夹持结构最初面向航天舱内扶手配套场景开发，核心作用是在圆柱型扶手杆件上实现快速卡装定位，无需额外拆装紧固件即可完成临时挂载、辅助定位的功能，适配舱内受限空间下的快速操作需求，后续也可延伸至工业设备管线夹持、工装辅具快速固定等民用场景。结构整体采用半开式C型筒体设计，筒体侧壁预留两处对称的内凸卡位筋，卡装时依靠开口处的弹性形变让筒体跨骑在对应直径的圆柱杆件上，待完全卡入后内凸筋嵌入杆件表面预设的定位槽内，可限制夹持件沿杆件轴向的窜动，同时筒体自身的包覆结构能提供足够的抱紧力，避免周向转动偏移。设计阶段优先考虑了无工具拆装的操作逻辑，开口处做了大角度导入倒角，操作人员单手握持即可对准杆件按压到位，拆卸时仅需撬动开口侧的弹性边即可快速取下，全程无需借助扳手、螺丝刀等额外工具，适配航天任务中出舱活动、舱内整理时戴操作手套的作业工况。结构的安装边界完全围绕适配杆件的直径设定，筒体内径与目标杆件外径采用小间隙配合，单边间隙控制在0.1mm以内，既保证卡装时的顺畅度，又能避免安装后出现旷量晃动；筒体轴向长度根据挂载载荷需求设定，足够的包覆长度可分散接触应力，避免局部压强过大损伤杆件表面涂层。内壁的卡位筋采用梯形截面设计，卡入后接触面为斜面，受轴向拉力时会产生径向分力进一步抱紧杆件，载荷越大抱紧力越强，不会出现受载滑脱的问题；筒体外侧为光滑圆柱面，预留了拓展安装接口，可根据使用需求加装挂钩、固定座、传感器支架等附属配件，无需改动主体结构即可适配不同的挂载需求。建模过程中对开口处的弹性形变区间做了反复校核，确保反复拆装后结构不会出现塑性变形，弹性保持率满足长期使用要求，所有棱角处均做了倒圆角处理，避免操作时划伤手套或操作人员皮肤，整体结构无冗余设计，在满足夹持强度、定位精度的前提下尽可能压缩了整体体积与重量，适配航天场景对配件重量的严苛控制要求，也能满足工业场景下轻量化辅具的使用需求。
