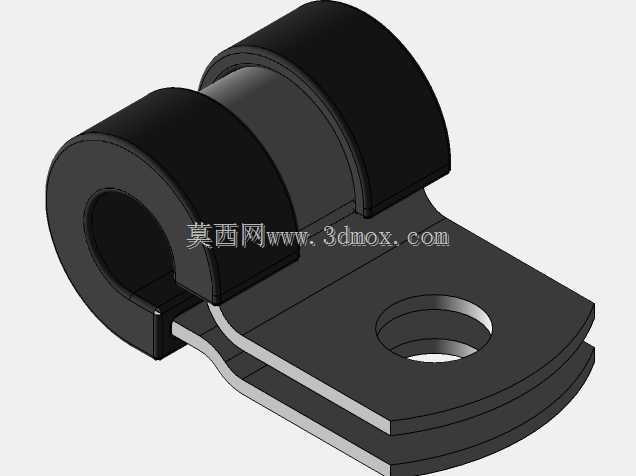

带安装底座的橡胶衬套环夹结构设计

这类带安装底座的环夹结构，常被用在液压管路排布、线束固定、小型气动管线夹持的场景里，尤其是在有振动传递的设备机架上，橡胶衬套部分能抵消设备运行时产生的高频微幅振动，避免被夹持的管线与金属支架直接接触产生磨损，也能减少振动沿管线传递带来的接头松动问题。从结构设计逻辑来看，上方的环形橡胶部分为开口式结构，套入管线时不需要从管线端部穿装，直接从侧面卡入即可完成预装，能大幅提升现场装配的效率，适配后期管线维护时的拆装需求，不需要拆解整段管线就能更换固定件。下方的金属安装底座做了折弯成型处理，折弯段的弧度刚好贴合橡胶衬套的下半圆弧面，能给橡胶部分提供均匀的支撑力，避免夹持时橡胶局部受力过大产生永久形变，延长部件的使用寿命。底座末端的安装孔为通孔设计，适配常用的螺栓规格，安装时可以通过螺栓将整个环夹固定在设备机架的预设安装面上，安装孔的位置做了沉台处理？不对，从结构来看是平直的冲孔，孔边做了去毛刺处理，避免装配时划伤安装面或者螺栓垫片。设计时需要重点匹配的尺寸边界包括：环形部分的内孔直径要和被夹持管线的外径做过盈配合，过盈量控制在0.5到1毫米区间，既能保证夹持力足够，不会因为振动出现管线窜动，也不会因为过盈量太大压损管线外壁。橡胶部分的邵氏硬度通常选在60到70度之间，兼顾夹持力和减震性能，太硬会失去减震效果，太软则夹持力不足容易松脱。金属底座的厚度根据夹持管线的直径调整，这类小型环夹的底座钢板厚度一般在1.5到2毫米之间，折弯半径要和橡胶衬套的外圆弧半径匹配，保证装配后两者完全贴合，不会出现局部间隙导致的受力不均。实际选型时还要注意安装面的平整度，如果安装面存在焊接凸起或者不平整的情况，需要在底座和安装面之间加薄垫片调整，避免底座安装后出现翘曲，导致环形夹持部分变形，影响对管线的夹持效果。另外这类环夹在使用时，相邻两个夹点的间距要根据管线的材质调整，比如橡胶软管的夹持间距要比硬尼龙管小一些，避免管线在自重或者流体冲击下出现下垂弯折，影响介质流通效率。
