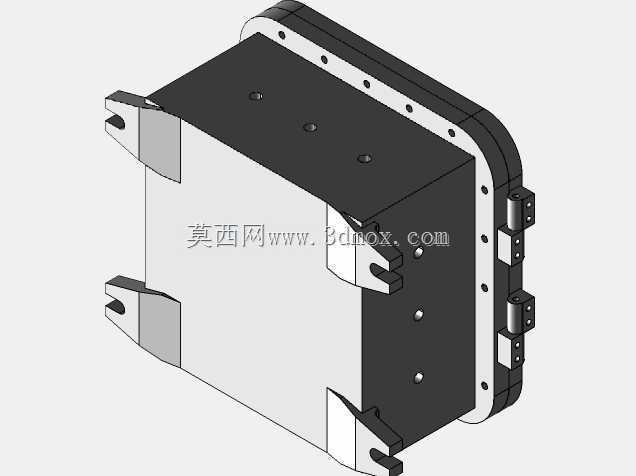

10英寸方形表面安装防爆接线外壳结构

这款防爆壳体的设计初衷，是为存在易燃易爆气体、蒸汽或可燃性粉尘的作业场景提供可靠的电气元件容纳空间，避免内部电气打火引燃外部危险介质，同时阻隔外部恶劣环境对内部器件的侵蚀。从实际应用场景来看，这类壳体常被部署在石油天然气开采场站、海洋钻井平台、化工生产车间、粮食仓储加工区、纺织生产车间这类存在爆炸风险的区域，用来承载接线端子、小型控制模块、信号转换器件这类电气组件，也可作为现场照明系统、传感监测设备的外置防护壳体。

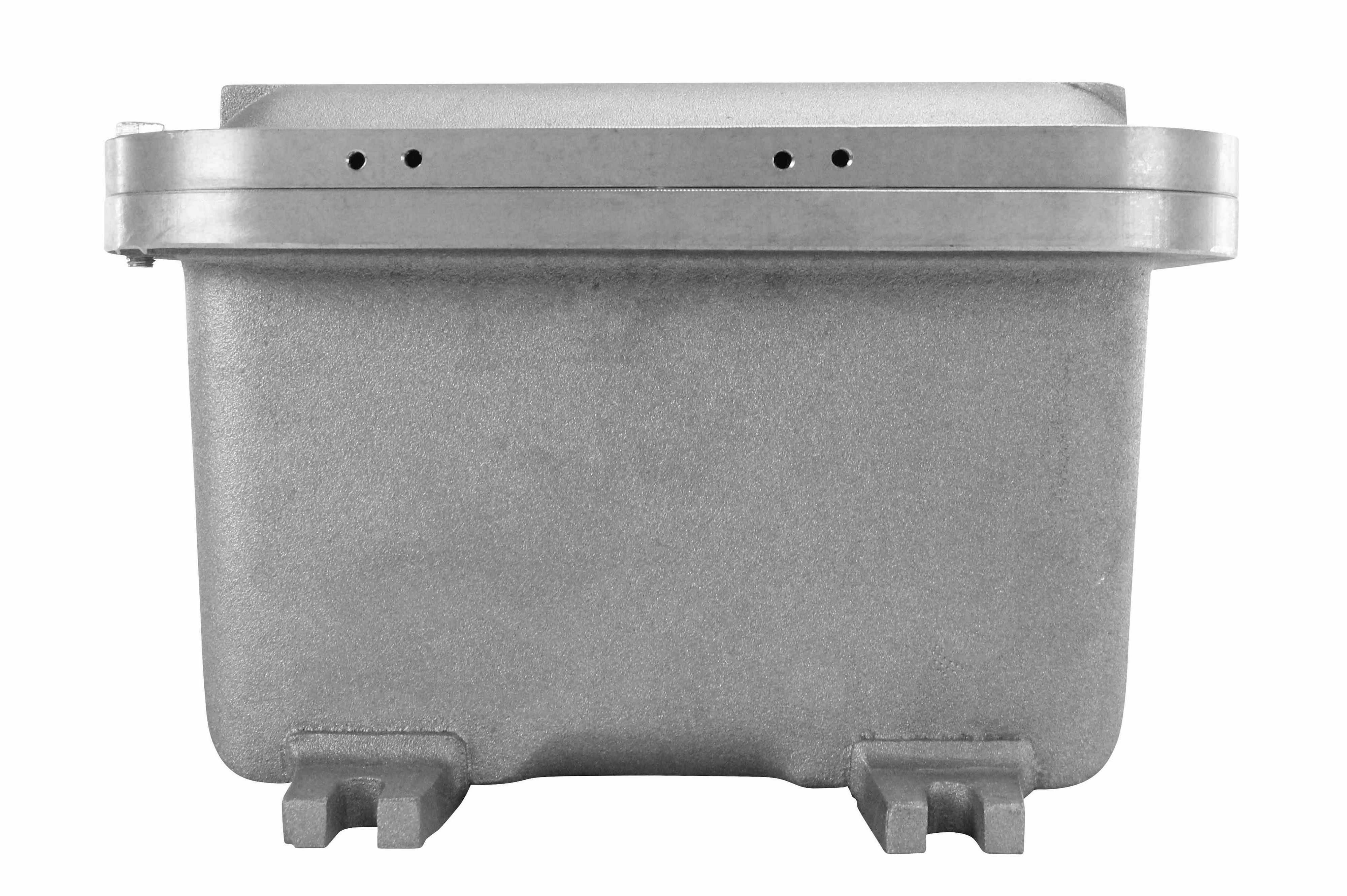

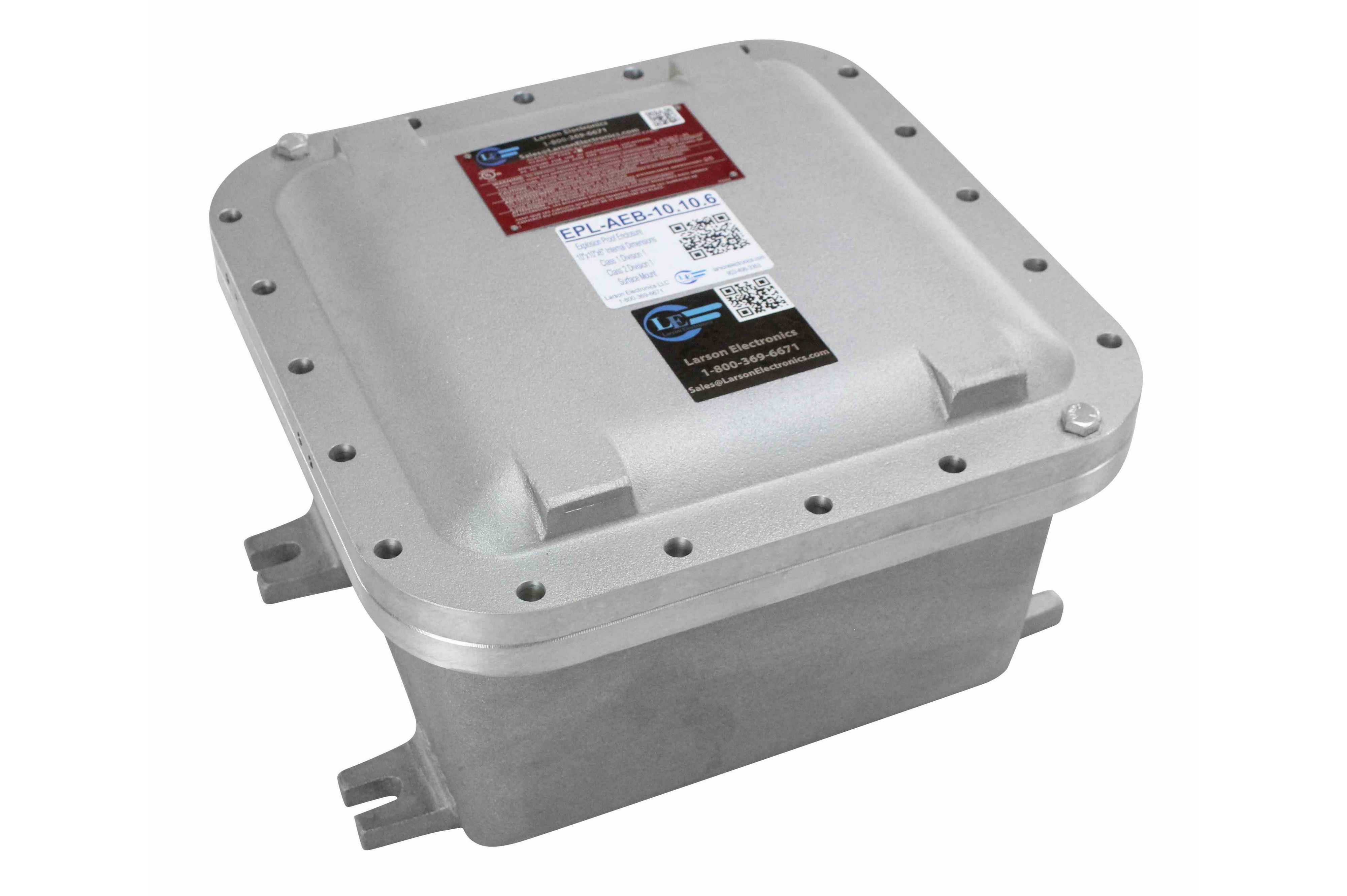

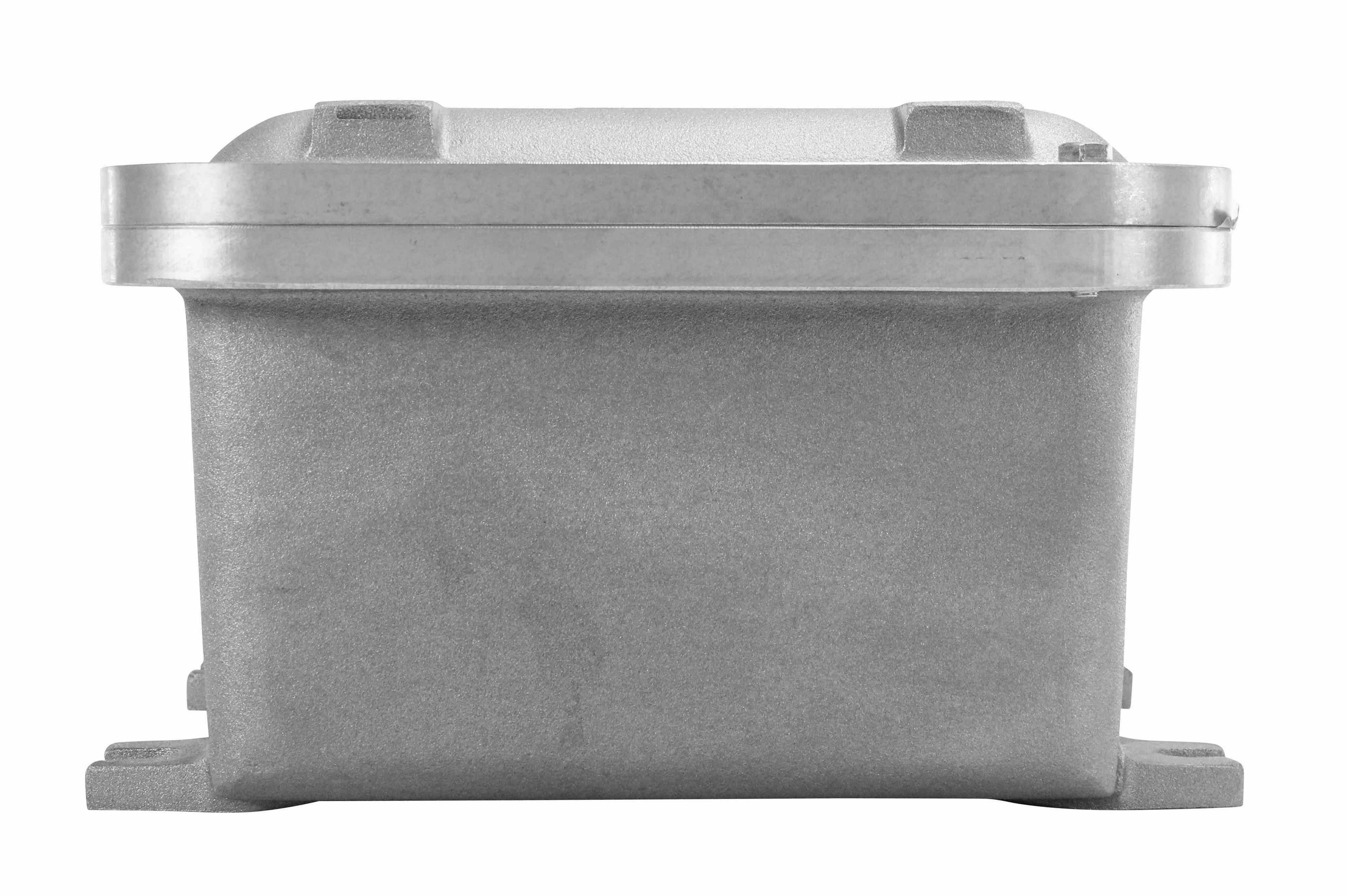

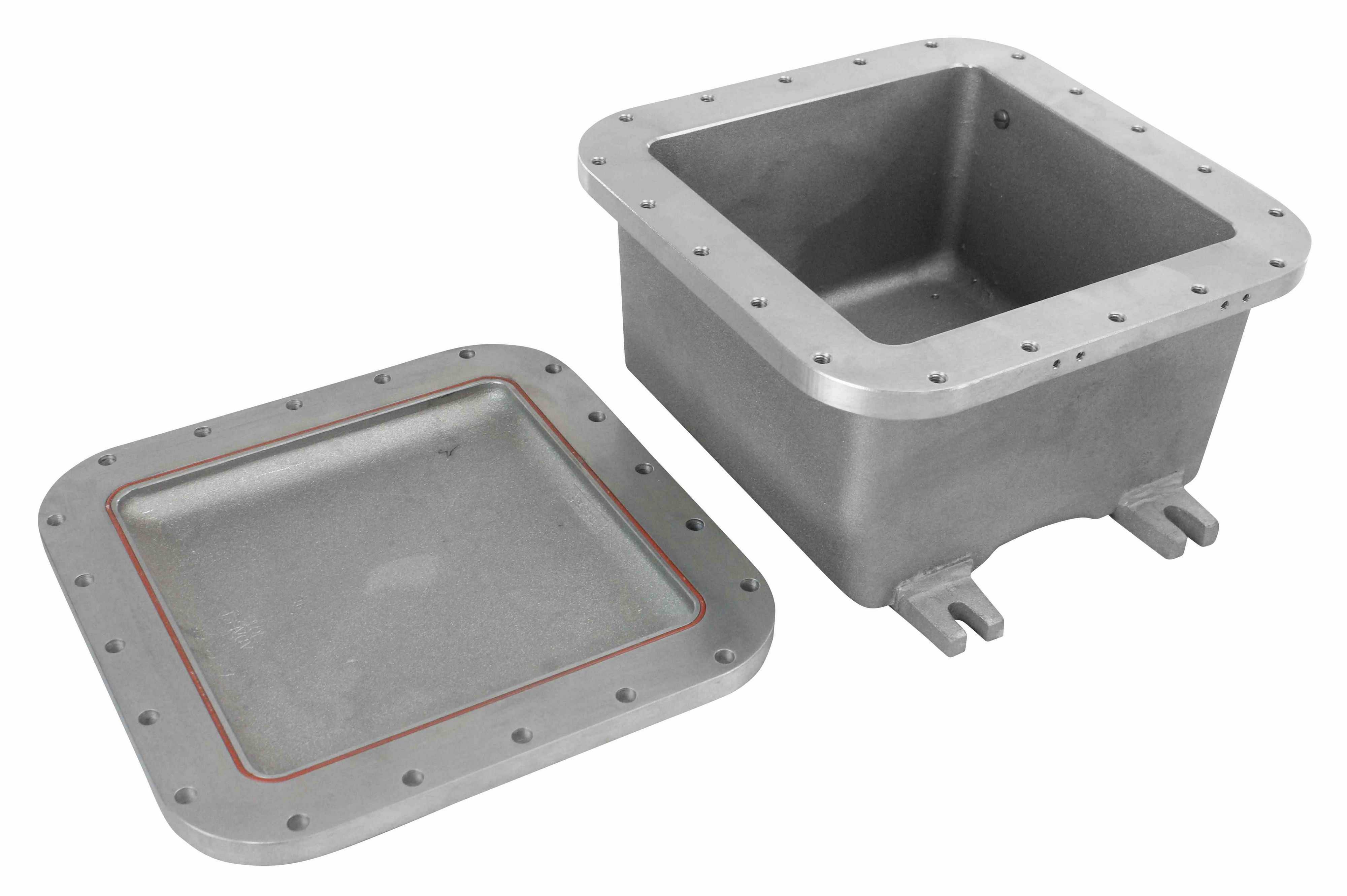

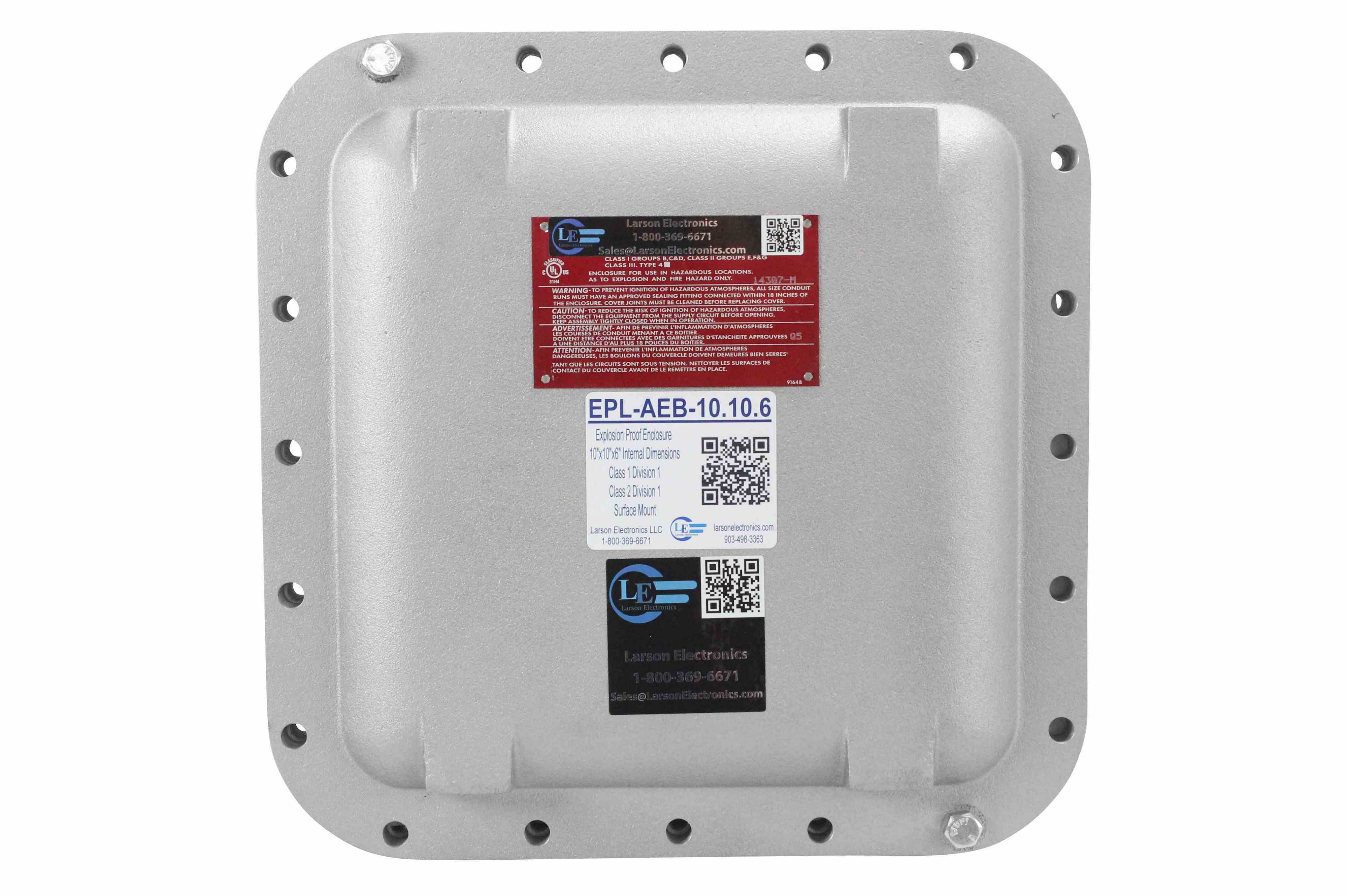

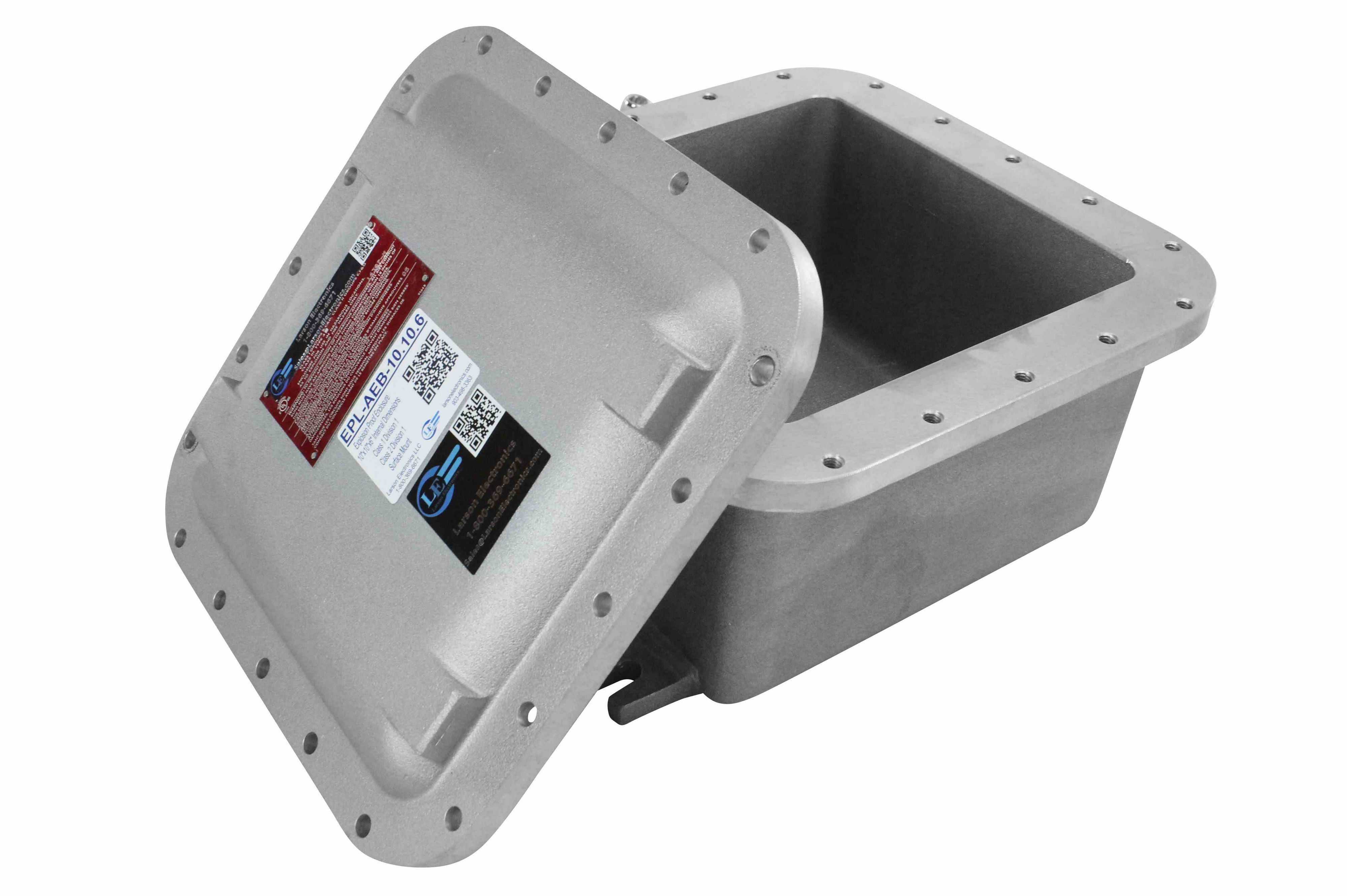

从结构设计层面来看，壳体采用无铜铝合金铸造成型，整体为方形带安装支脚的结构，上盖与下腔体通过一圈均匀排布的紧固螺栓实现压合，接合面处配置符合NEMA 4X防护等级的防水密封圈，装配完成后可实现防水、防尘、防潮的防护效果，同时能阻止外部积水进入壳体内部，室内外场景均可适用。上盖表面预留了标识铭牌粘贴区域，可清晰标注防爆等级、接口参数、合规认证信息，方便现场运维人员快速识别设备属性。

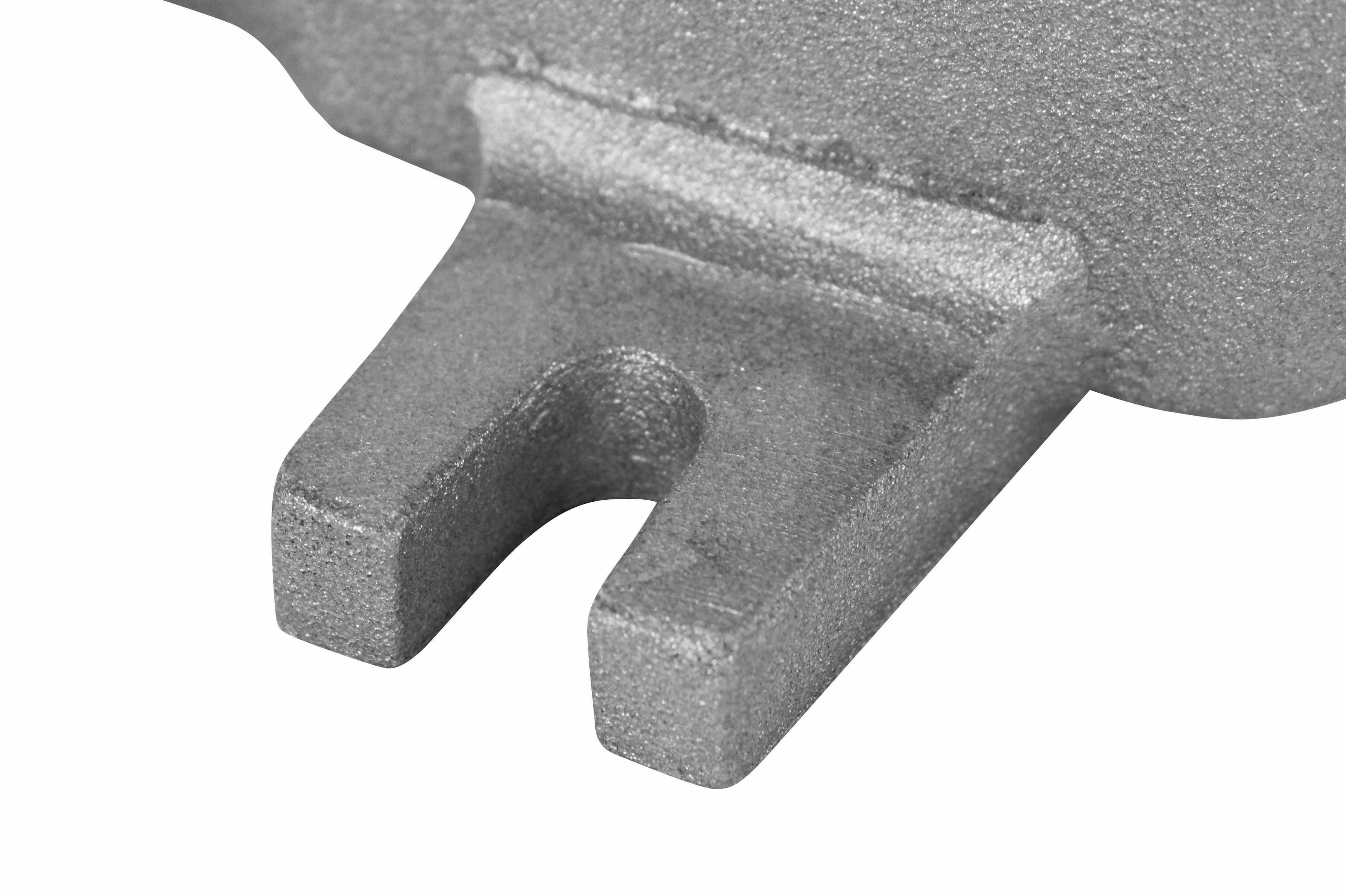

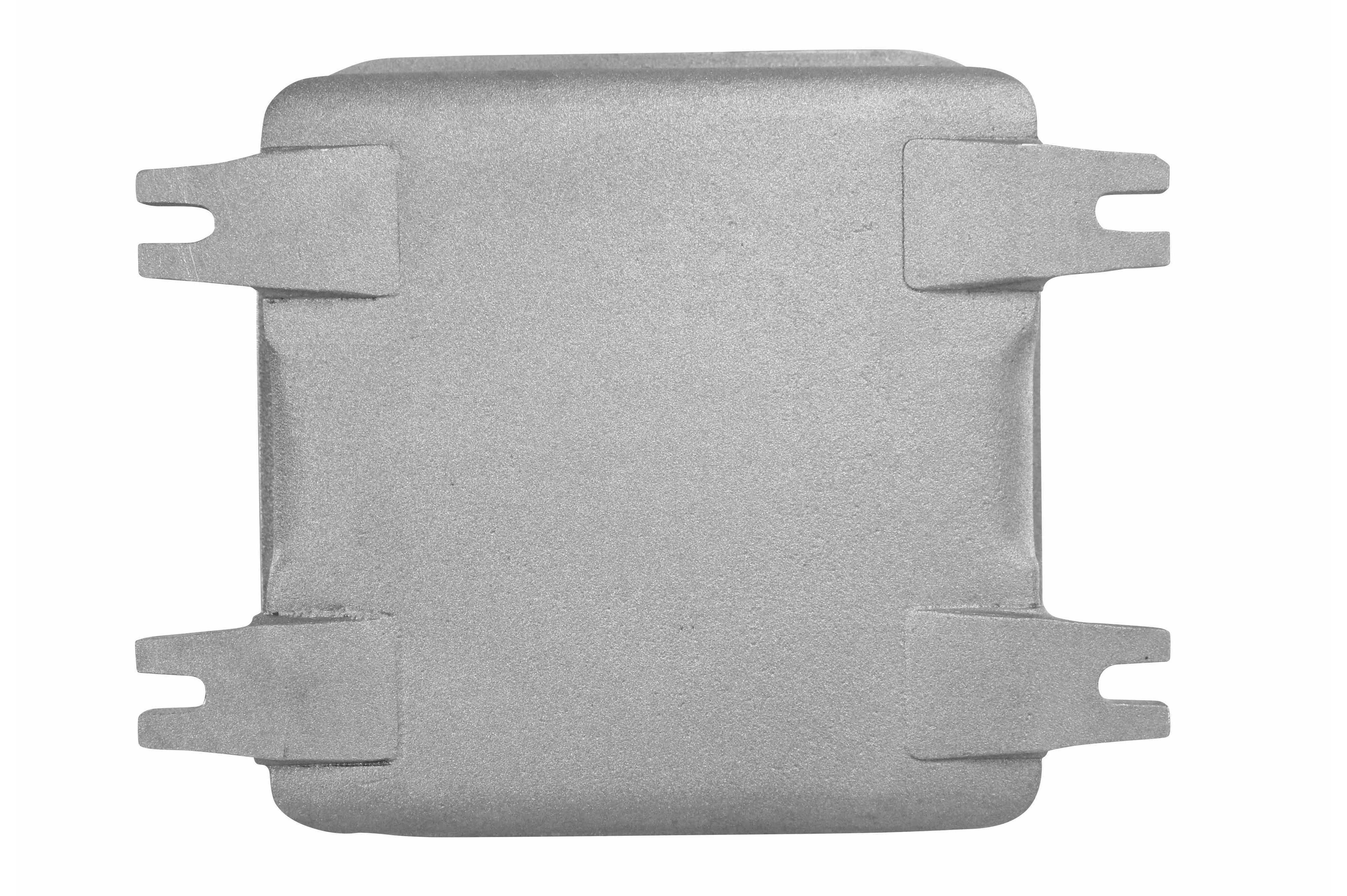

尺寸与安装边界上，壳体内腔净尺寸为10英寸×10英寸×6英寸，足够容纳排布规整的电气元件，内部可容纳最多9个接线端子排，按3排3列的布局安装时，适配最大导管尺寸为3英寸的接线作业。壳体共配置16个1/2英寸NPT螺纹接线口，四个侧面各分布4个接口，可根据现场走线方向选择对应位置的接口进行穿线，其余接口可用配套堵头密封，满足不同方向的布线需求。壳体底部自带一体式安装支脚，支脚预留安装固定孔，可直接通过膨胀螺栓或紧固件固定在墙面、设备支架、平台立面等安装面上，属于表面安装形式，无需预埋嵌装，现场安装作业便捷。

壳体内部配置可拆卸的安装背板，电气元件可预先在背板上完成组装接线，再整体推入壳体内固定，大幅降低现场装配的作业难度，也方便后续运维时整体抽出背板检修元件。防爆等级覆盖Class I的1类、2类对应B、C、D组介质，Class II对应E、F、G组介质，同时适配Class III的可燃纤维场景，可覆盖绝大多数工业防爆区域的使用要求，壳体边角做圆弧过渡处理，避免应力集中，铸铝材质本身具备优秀的抗腐蚀性能，在沿海高盐雾、厂区高腐蚀环境下也能保持长期结构稳定。
