Dubro球头连杆连接紧固件结构设计

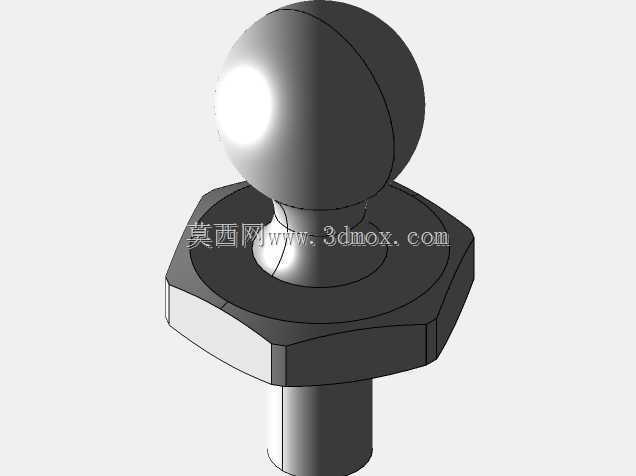

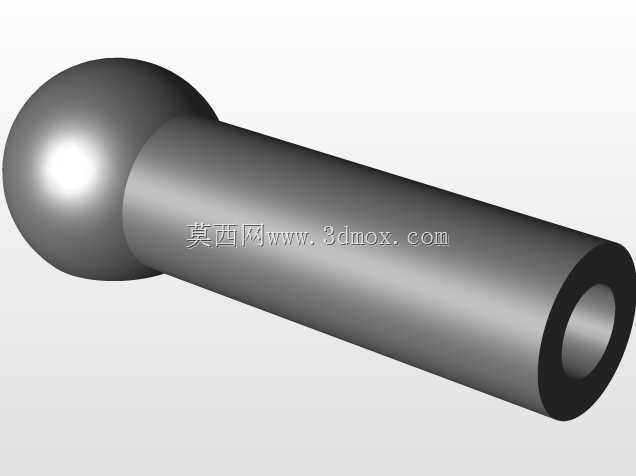

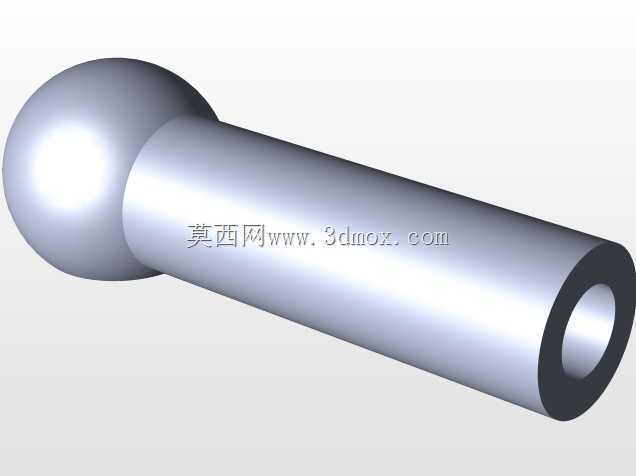

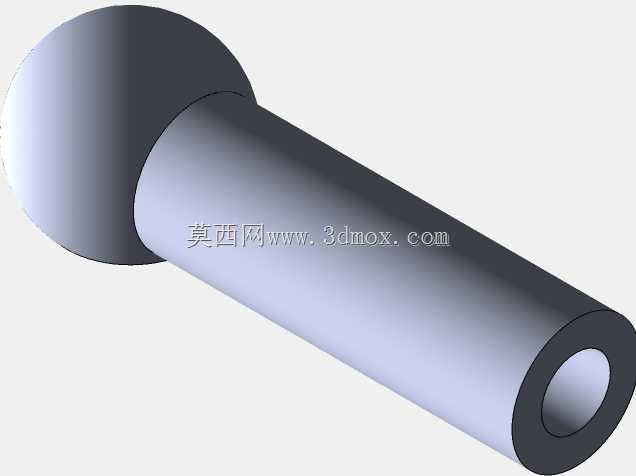

这类球头连杆连接件常应用在航模、小型遥控机械、精密传动连杆机构中，作为铰接传动的核心转接零件，承担着传递往复推力、拉力同时补偿多方向角度偏差的作用，在小型 hobby 级机械结构里，这类零件的适配性直接决定了连杆传动的顺滑度与虚位控制水平。从结构设计来看，顶部的标准球头是核心配合面，加工时需要保证球面的圆度公差，才能和配套的球头扣实现无卡滞的多自由度转动，避免传动过程中出现卡顿或者旷量过大的问题；球头下方的缩颈结构是为了给球头扣留出安装让位空间，同时控制球头的脱出阻力，既保证连接后不会在往复受力时脱开，又能在需要拆卸维护时顺利拆分。中间的六角法兰结构是安装受力的核心部位，六角对边尺寸匹配标准小型扳手的开口规格，安装时可以通过扳手施加合适的拧紧力矩，法兰面的设计增大了和安装基材的接触面积，降低接触面的压应力，避免拧紧时压坏轻质的安装基材，比如航模常用的层板、塑料机架等结构。下方的圆柱杆段根据安装场景不同，可以采用压入、粘接或者螺纹锁紧的方式固定在安装基座上，杆段的直径公差需要控制在合理范围，压入安装时既能保证足够的抱紧力，又不会因为过盈量过大导致安装孔开裂。设计这类零件时，首先要明确配套球头扣的内球面尺寸，保证球头和球扣的配合间隙在0.02-0.05mm区间，间隙过小会导致转动阻力大，低温环境下甚至会出现卡死，间隙过大则会带来传动虚位，影响控制精度。六角部分的厚度需要兼顾扳手咬合深度和整体重量，在小型轻量化应用场景里，在保证扳手受力不打滑的前提下尽可能缩减厚度，降低整体运动惯量。安装边界上，需要预留球头摆动的空间，球头在最大摆角状态下不能和周边的机架、其他连杆结构发生干涉，通常这类规格的球头连接件最大允许摆角在30度左右，布局结构时要核算极限摆动位置的空间余量。这类零件的受力特点是承受交变的拉压载荷，设计时要在缩颈位置做圆角过渡，避免应力集中导致往复受力下出现断裂，尤其是在高频往复运动的舵机连杆场景中，应力集中位置很容易出现疲劳失效。实际选型应用时，除了匹配球头尺寸，还要确认杆部的安装长度，保证安装后连杆的活动行程满足机构的运动范围要求，法兰面的直径要大于安装孔的直径，避免拧紧时法兰陷入安装孔内导致固定失效。
