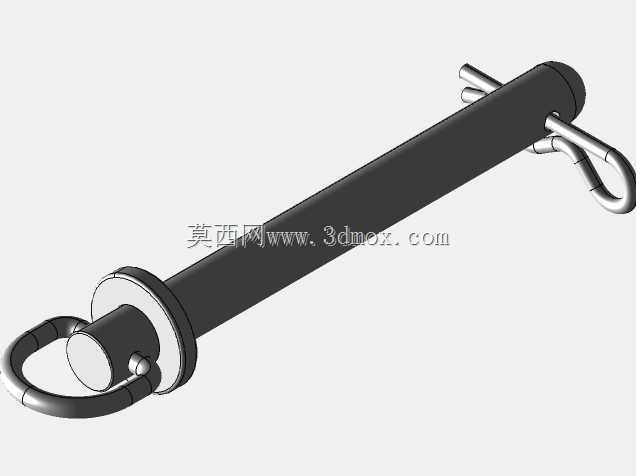

带发夹开口销与系索的U形夹销结构

这类带发夹开口销与系索的U形夹销，在户外作业设备、临时搭建的工装桁架、农用机械挂接结构里应用十分广泛，尤其是需要频繁拆装、又要防止连接件丢失的场景，系索的设计能直接避免销体拔出后随手放置导致的遗失问题，不少野外作业的工程机械挂接点、临时支护的铰接位，都会优先选用带系索的销类连接件，减少现场配件损耗。从功能特性来看，主体销杆采用圆柱型结构，一端带限位凸缘，凸缘处集成U形挂环用于连接系索，另一端加工有径向销孔，用于穿入发夹式开口销完成轴向限位，相比普通圆柱销，这种结构不需要配套螺母，拆装时只需要扳开发夹开口销的锁止端拔出即可，单人就能完成操作，在高空作业、狭小空间装配的场景下，能大幅降低操作难度。设计过程中首先要匹配挂接部位的铰接孔公差，销杆与铰接孔采用间隙配合，保证插拔顺畅的同时不会出现过大的径向窜动，发夹开口销的销孔位置需要距离销杆端面留出足够的安全距离，避免开口销安装后受剪切力脱出，系索的长度需要根据实际拆装空间确定，既要保证销体拔出后有足够的操作空间完成铰接件的对位，又不会因为过长导致系索缠绕到周边运动部件上。安装边界方面，销杆插入铰接位后，伸出端的长度需要完全覆盖开口销的安装空间，凸缘端的U形挂环需要避开铰接件的转动轨迹，防止铰接件转动时挤压挂环导致变形，发夹开口销安装后需要将两个锁脚扳开至合适角度，保证受振动时不会从销孔中滑出，系索的固定端需要可靠连接在设备的固定结构上，连接点不能选在运动部件上，避免部件动作时拉扯系索导致销体被意外带出。实际使用中这类夹销常被用于需要快速拆装的铰接部位，比如工程机械的快换接头挂接、农用机具的牵引连接、舞台桁架的临时铰接，相比螺栓连接，它的拆装效率更高，不需要配套扳手等工具，配合系索的防丢设计，很适合配件容易散落的户外作业场景，建模时需要重点关注销杆与开口销的配合间隙、U形挂环的弯折圆角，避免应力集中导致挂环部位受拉断裂，同时系索的柔性特征在装配仿真中需要预留足够的活动余量，模拟实际拆装时的拖拽状态，保证结构设计符合现场使用的操作需求。
