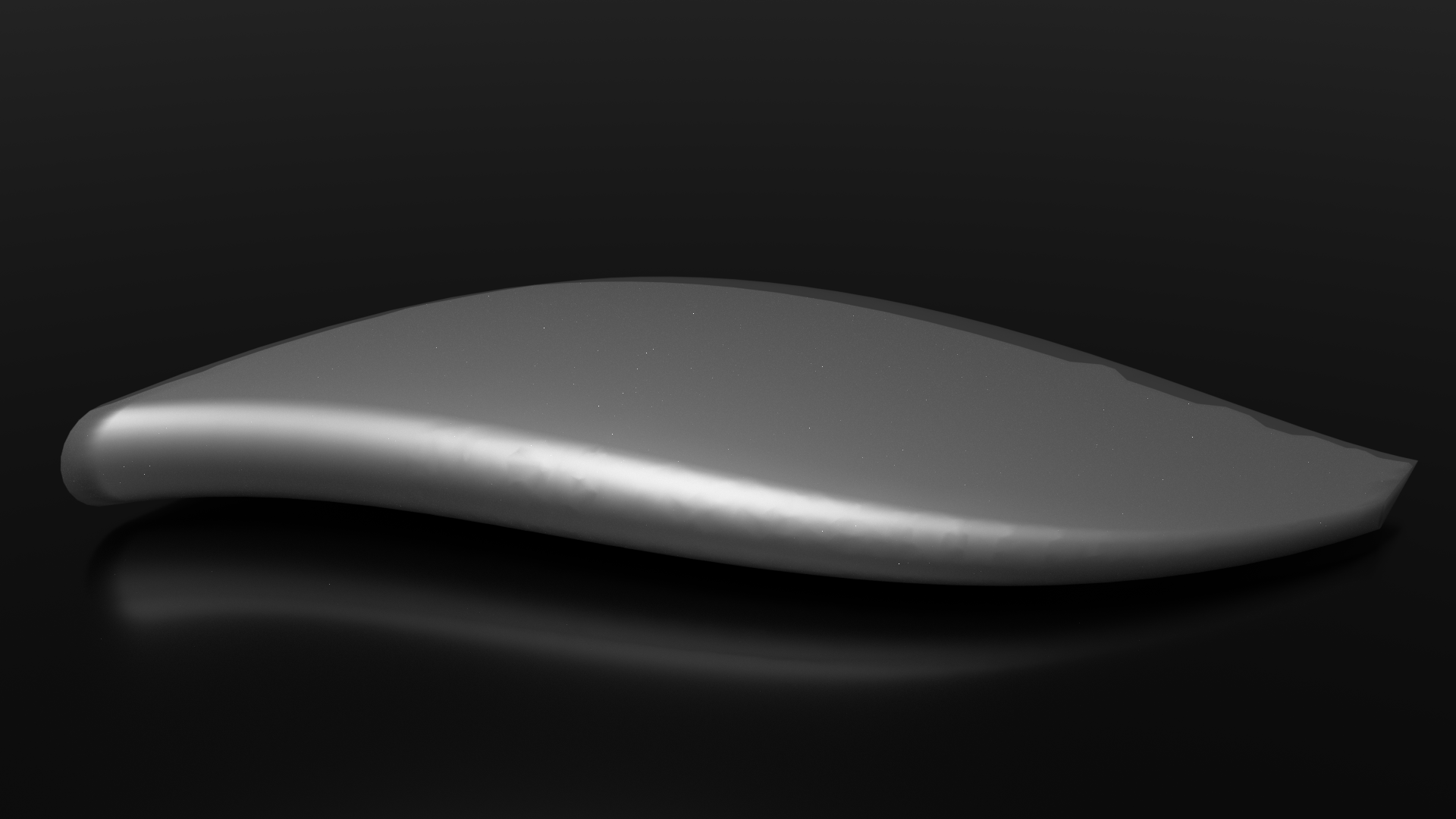

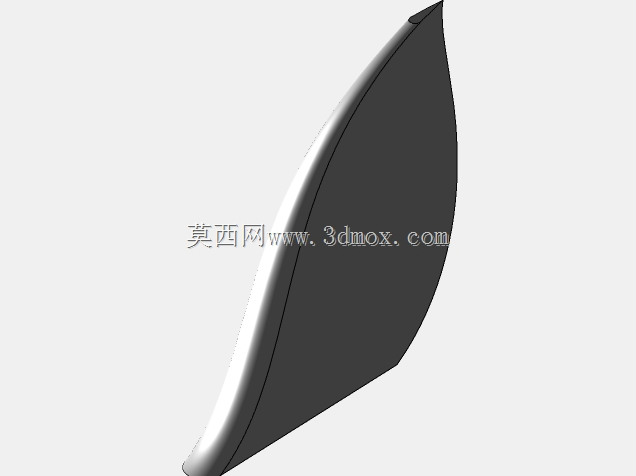

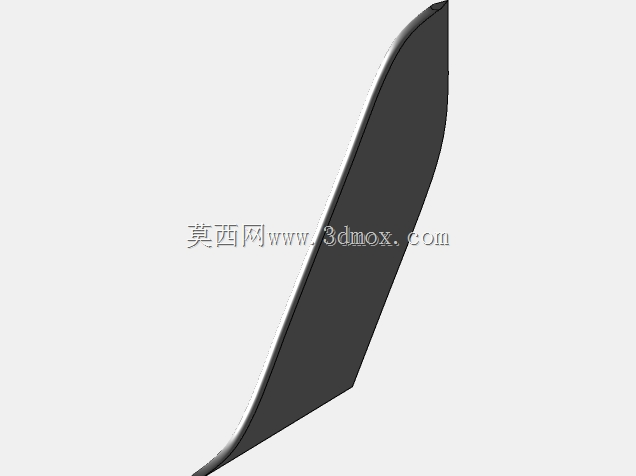

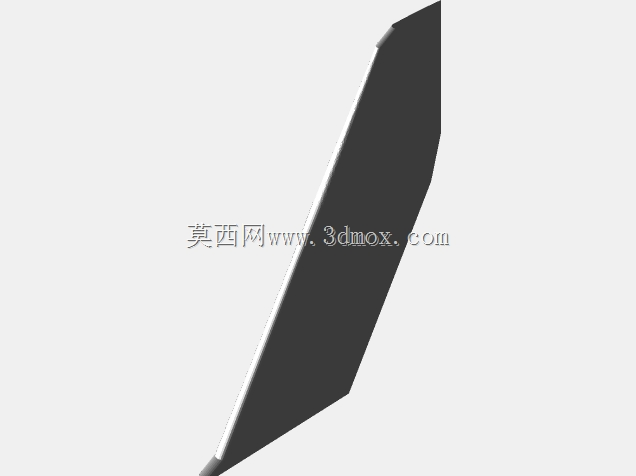

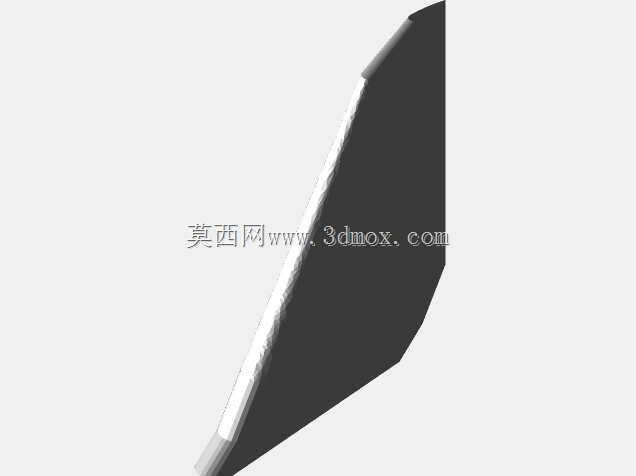

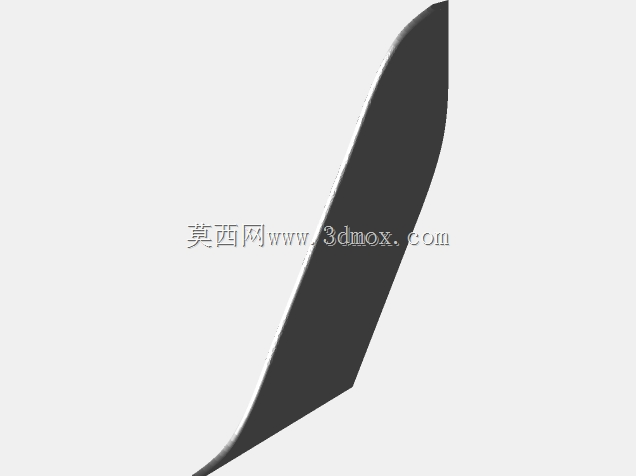

航空航天用流线型空气动力翼面结构

这类翼面结构的设计核心围绕气动效率优化展开，在航空航天领域，小尺寸翼面可作为火箭姿态调整的气动控制面，在跨音速飞行阶段通过调整翼面偏转角度，修正箭体飞行轨迹偏差，抵消气流扰动带来的姿态偏移，也可作为小型无人机的主升力翼面，在低速巡航状态下提供稳定升力，降低飞行能耗。在民用领域，这类流线型翼型结构还可应用于高速轨道交通的导流部件，安装在列车头尾两侧，优化列车交汇时的气流走向，降低会车压力波对车体稳定性的影响，也可用于高速赛车的尾翼组件，在车辆高速行驶时提供合适的下压力，提升轮胎抓地性能。

设计过程中首先要确定翼型的弦长与展长比例，根据应用场景的雷诺数范围匹配对应的翼型曲线，翼面的前缘曲率需要经过反复校核，保证气流在前缘位置能够平滑附着，避免过早出现气流分离导致升阻比下降；翼面的后缘厚度需要控制在合理范围，既保证结构强度满足飞行工况下的载荷要求，又不会因为后缘过厚带来额外的压差阻力。整个翼面采用对称流线型曲面过渡，从翼根到翼尖的厚度渐变符合气动载荷分布规律，翼根位置厚度最大，能够承受翼面传递的全部弯矩与剪力，翼尖位置逐渐收薄，降低翼尖涡流带来的诱导阻力。

安装边界设计上，翼根位置预留了标准的安装对接平面，可通过螺栓连接与主体结构固定，安装平面的平面度公差控制在0.02mm以内，保证翼面安装后与主体结构的贴合度，避免安装间隙带来的气流扰动。翼面内部可根据载荷需求设计为实心结构或者空心夹层结构，实心结构适用于小尺寸、高载荷的工况，加工难度低结构可靠性高；空心夹层结构适用于大尺寸、对重量要求严苛的场景，在保证结构刚度的前提下有效降低整体重量。曲面建模过程中需要保证所有曲面的G2连续，避免曲面出现折角或者曲率突变，否则在实际使用中会在突变位置产生局部涡流，不仅会降低整体气动效率，还可能带来额外的气动噪声，在高速飞行状态下甚至会引发结构颤振，影响整体运行安全。在进行流场仿真校核时，需要覆盖常用工况下的所有迎角范围，确认翼面在各个迎角下的升力系数、阻力系数变化曲线平滑，失速迎角符合设计预期，不会出现突然的升力陡降问题，保证使用过程中的操控稳定性。
