FW190D9宽三叶航空螺旋桨结构设计

这款宽三叶螺旋桨主要适配活塞式航空动力单元，在轻型通航飞机、复古复刻战机、航模动力系统中都有对应的应用场景，核心作用是将发动机输出的轴功率转化为轴向推进力，为载具提供飞行所需的前向拉力。从实际使用场景来看，这类三叶宽叶桨相比两叶桨，在相同发动机转速下能获得更大的低速拉力，适配短距起降的飞行需求，同时叶尖线速度更低，能一定程度降低气动噪声，在亚音速飞行区间的推进效率表现更均衡。

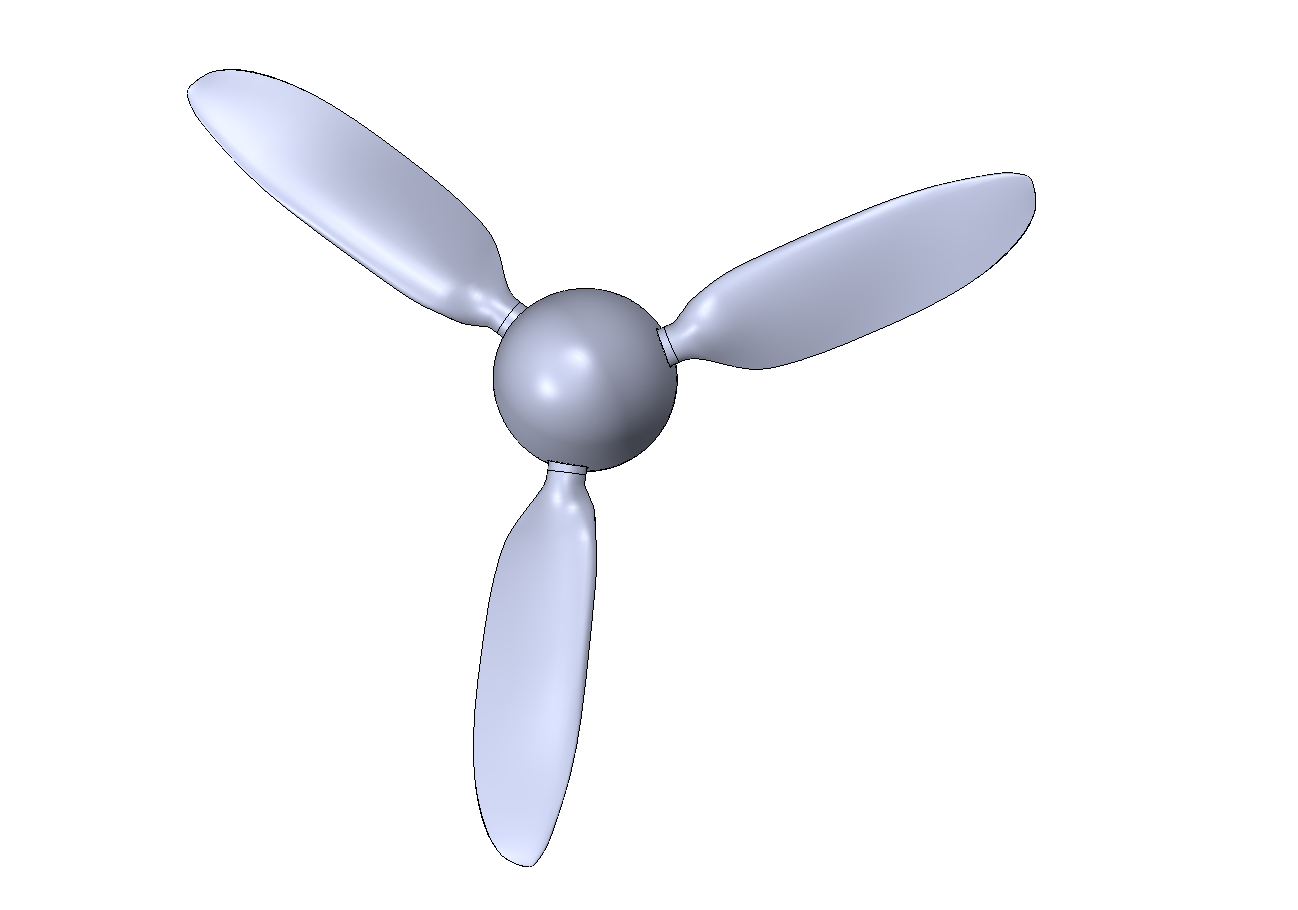

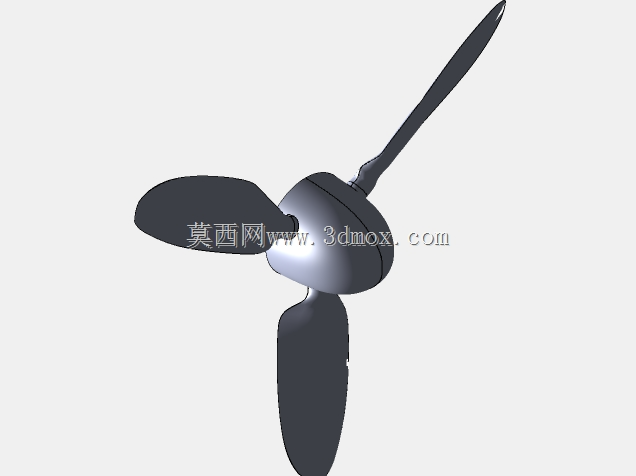

设计过程中首先要匹配动力端的安装接口，桨毂中心的定位孔与发动机输出轴的配合公差需要严格控制，保证同轴度避免高速运转时出现动不平衡量，桨毂的球面外形是为了降低桨根位置的气流扰流，减少不必要的气动阻力，三个桨叶沿桨毂中心呈120度均匀分布，保证运转时的质量分布对称。桨叶的翼型选择是设计核心，从桨根到桨尖的弦长、扭转角都呈渐变分布：桨根位置弦长更宽、扭转角更大，适配靠近桨毂位置较低的线速度，保证该区域的气流攻角处于合理区间，避免失速；桨尖位置弦长收窄、扭转角减小，适配更高的线速度，降低叶尖的激波阻力，宽叶型的设计也让桨叶在大拉力工况下的刚性表现更好，减少高载荷下的形变量。

安装边界上，需要预留足够的桨尖与机身、整流罩的安全间隙，避免运转过程中桨叶形变剐蹭机体，同时要匹配桨毂前端的整流帽安装位，保证整体气动外形的连贯性。建模过程中需要重点关注桨叶曲面的光顺性，曲面的G2连续性会直接影响后续仿真的气流计算精度，每个截面的翼型坐标需要沿桨叶展向精准放样，同时要做动平衡配重的预留设计，在桨根位置预留配重调整空间，方便实际装配时完成动平衡校准，避免高速运转时产生振动传递到机体，影响飞行稳定性。这类螺旋桨的曲面建模对结构工程师的曲面造型能力有一定要求，需要兼顾气动外形的准确性与结构安装的工艺合理性，既不能为了曲面光顺牺牲安装接口的尺寸精度，也不能只考虑结构强度破坏气动外形的连续性。
