四轴FPV竞速穿越机机架结构设计

这套四轴FPV竞速飞行器的结构设计，核心围绕低空穿越竞速场景的实际使用需求展开，区别于普通航拍无人机的稳性优先设计逻辑，整体结构完全服务于高速机动、抗冲击、轻量化三个核心性能指标。日常应用中，这类飞行器主要用于第一视角穿越竞速赛事、低空特技飞行训练、复杂狭小空间的快速巡检作业，对结构的动态响应速度和碰撞容错率有极高要求。

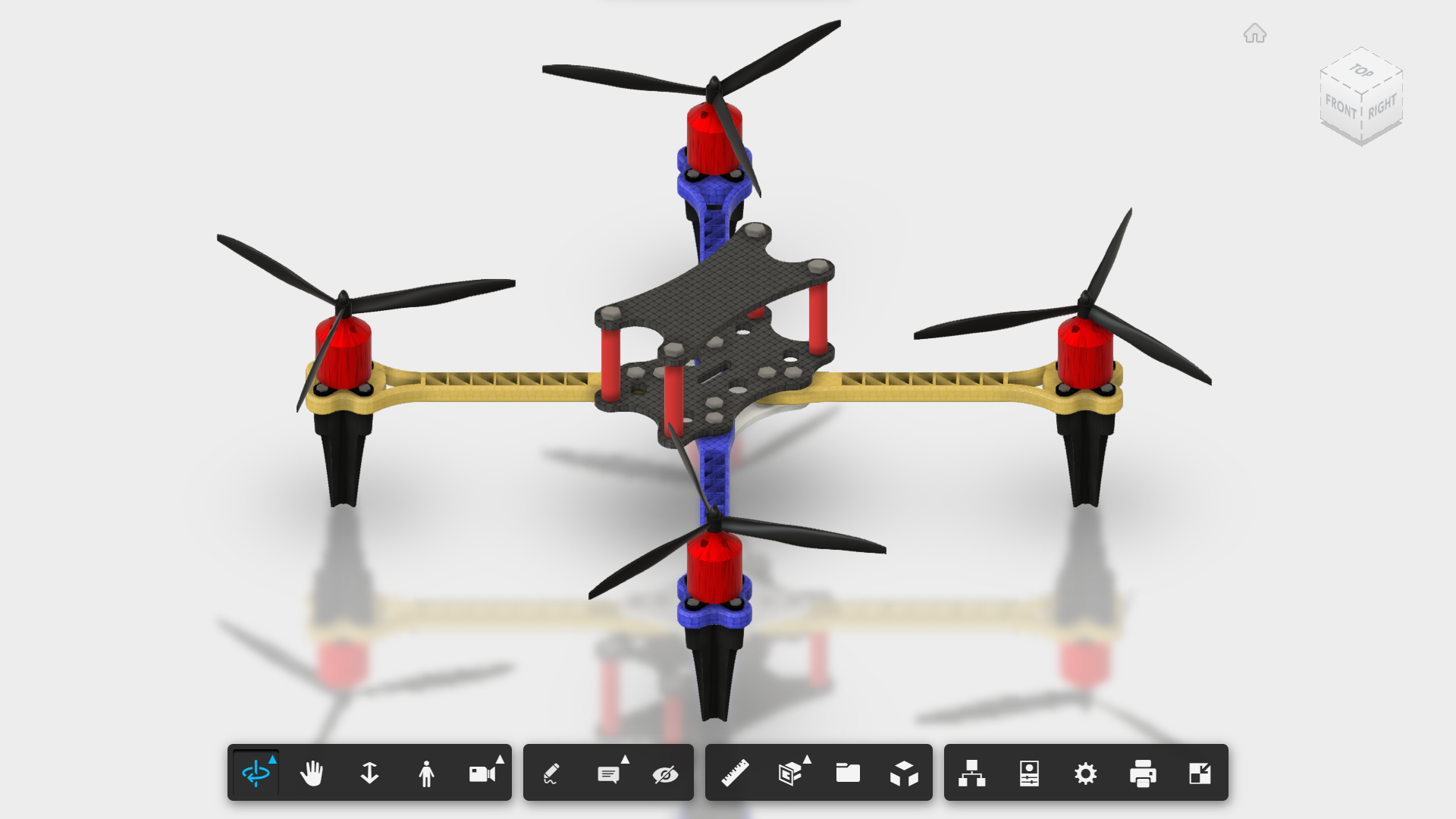

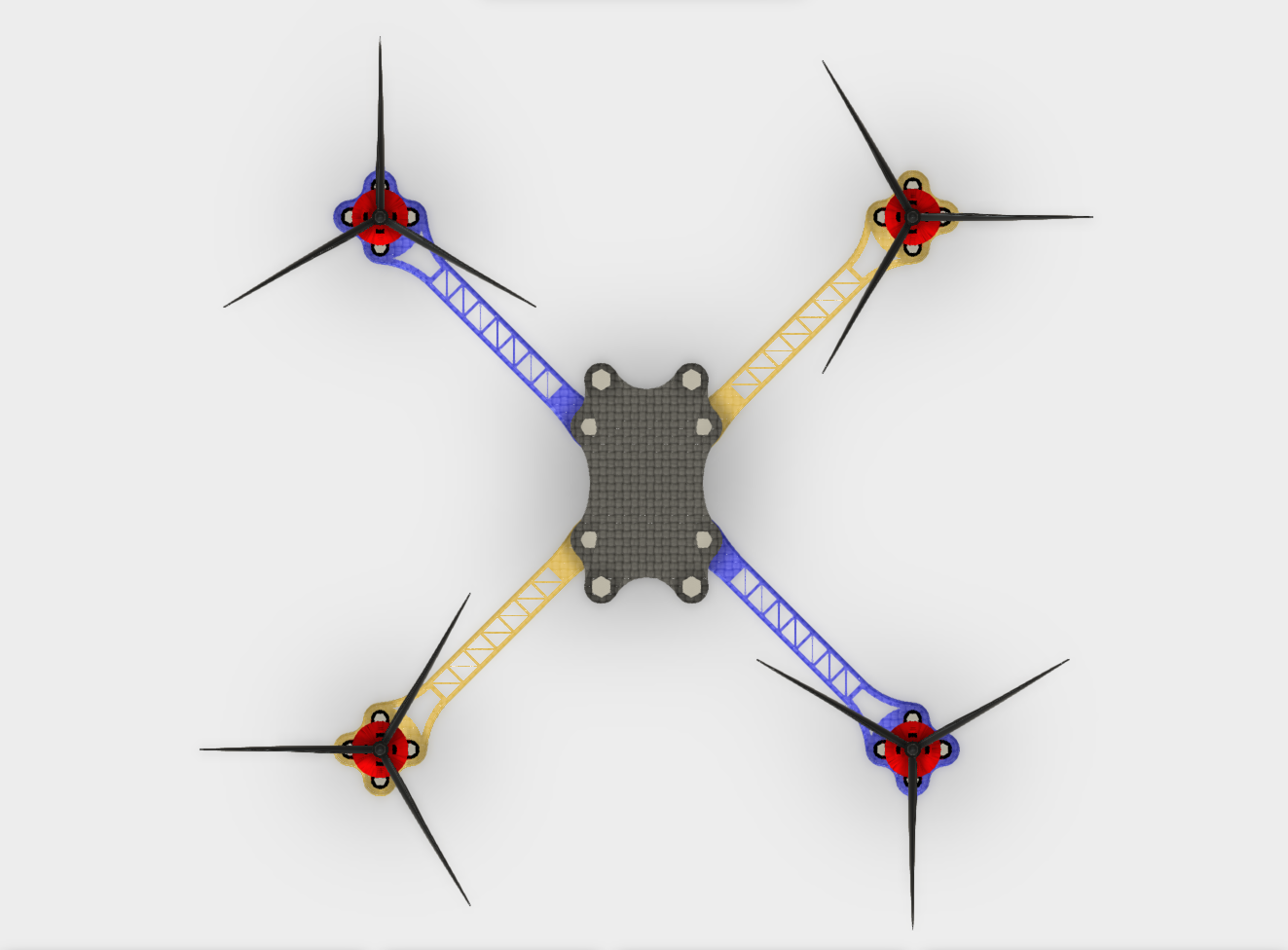

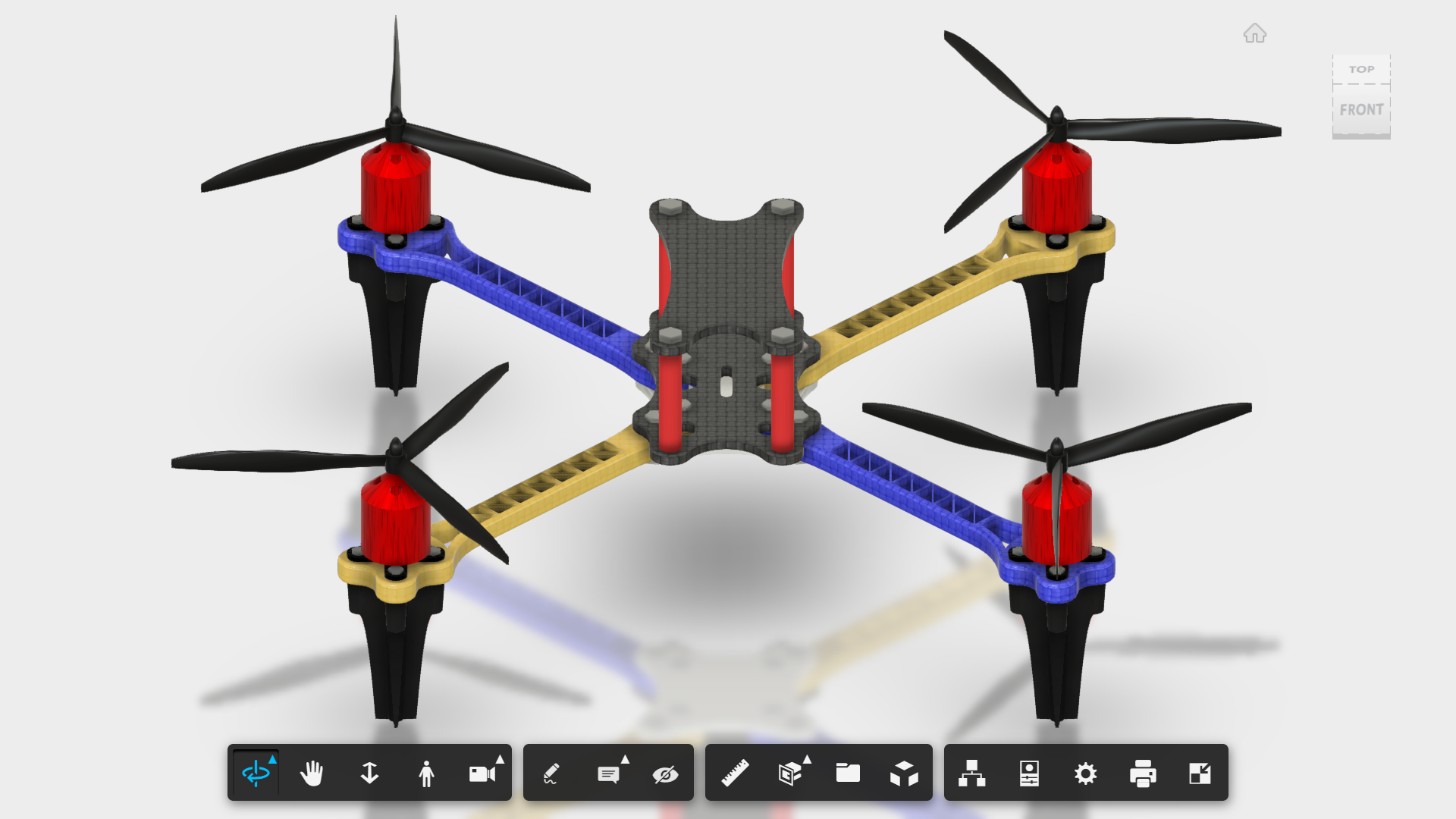

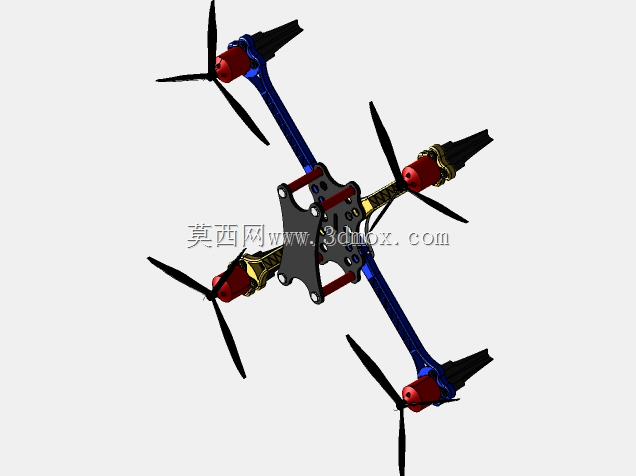

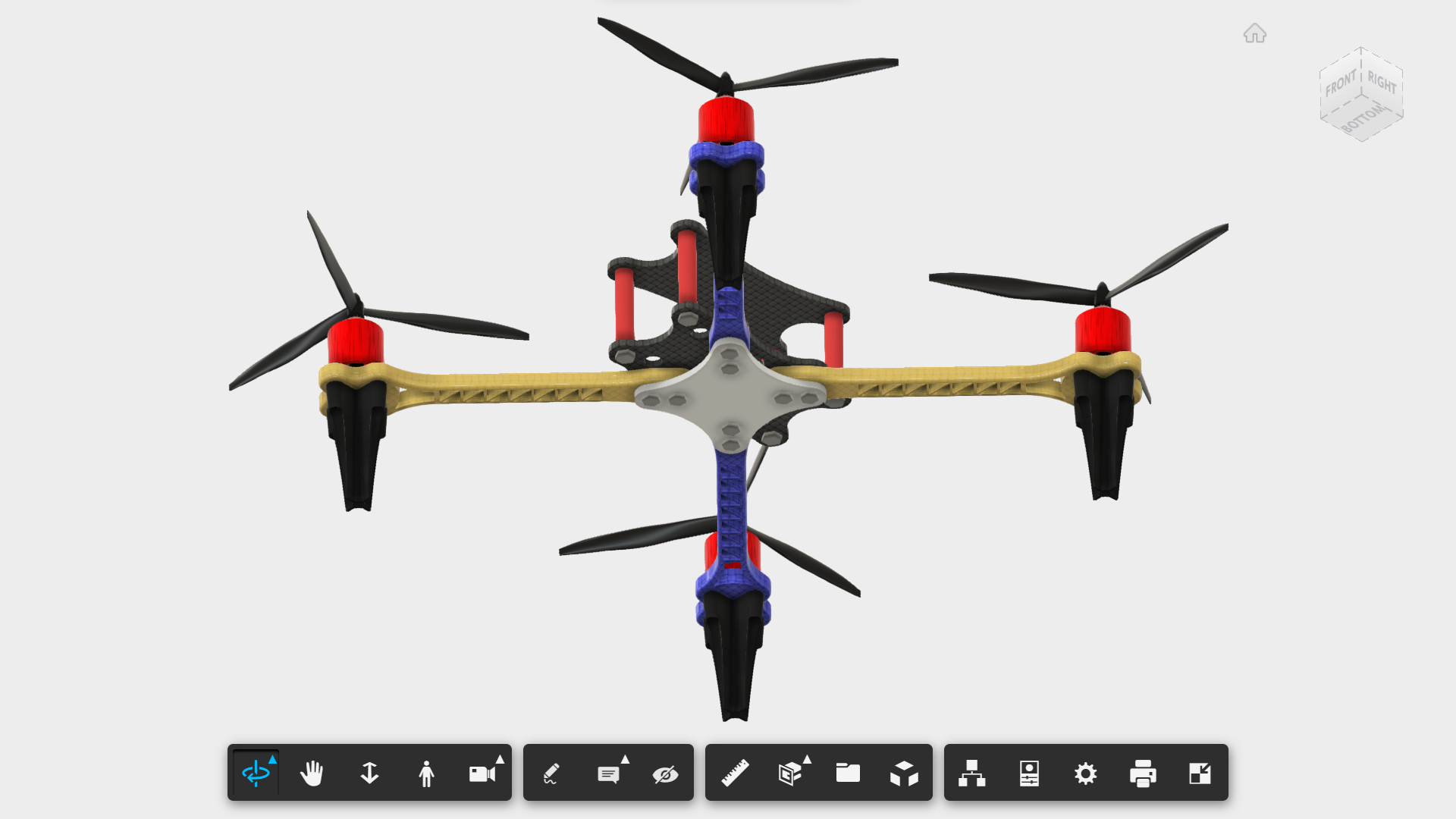

从结构布局来看，采用经典的X型机臂分布方案，四个旋翼动力单元对称布置在机臂末端，这种布局能让四个电机的拉力输出在偏航、俯仰、横滚三个轴向的力矩分配更均匀，飞控调参时的PID匹配难度更低，做急转、翻滚、破S机动时的动作跟手性更好。机臂采用双色分件设计，并非单纯的外观区分，相邻机臂使用不同配色能帮助飞手在高速飞行时快速判断飞行器朝向，避免第一视角飞行时出现空间定向障碍，降低炸机概率。

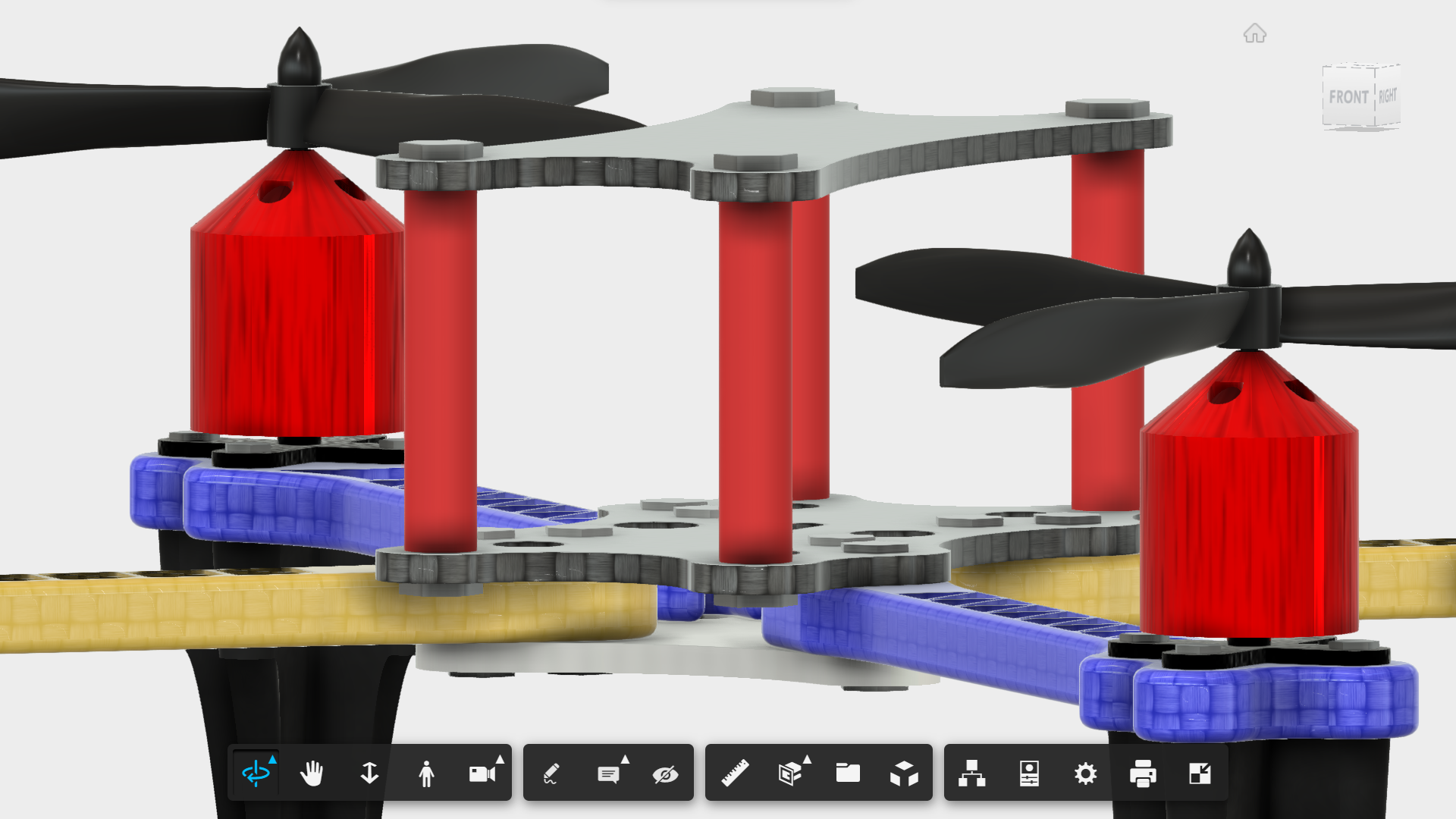

中心板区域采用叠层安装结构，上下两层碳纤纹理的安装板预留了标准的飞控、电调、图传、电池安装孔位，安装边界完全兼容市面上主流的20x20mm、30.5x30.5mm孔距的航电设备，飞手可根据自身预算和性能需求灵活搭配不同规格的电子元件，不需要额外打孔改装。中心区域的红色柱状结构为机臂锁紧与减震构件，既可以在机臂受到侧向撞击时通过微小形变吸收冲击能量，避免机臂根部直接断裂，也能减少电机转动产生的高频振动传递到飞控和图传模块，降低画面果冻效应，提升飞行时的画面稳定性。

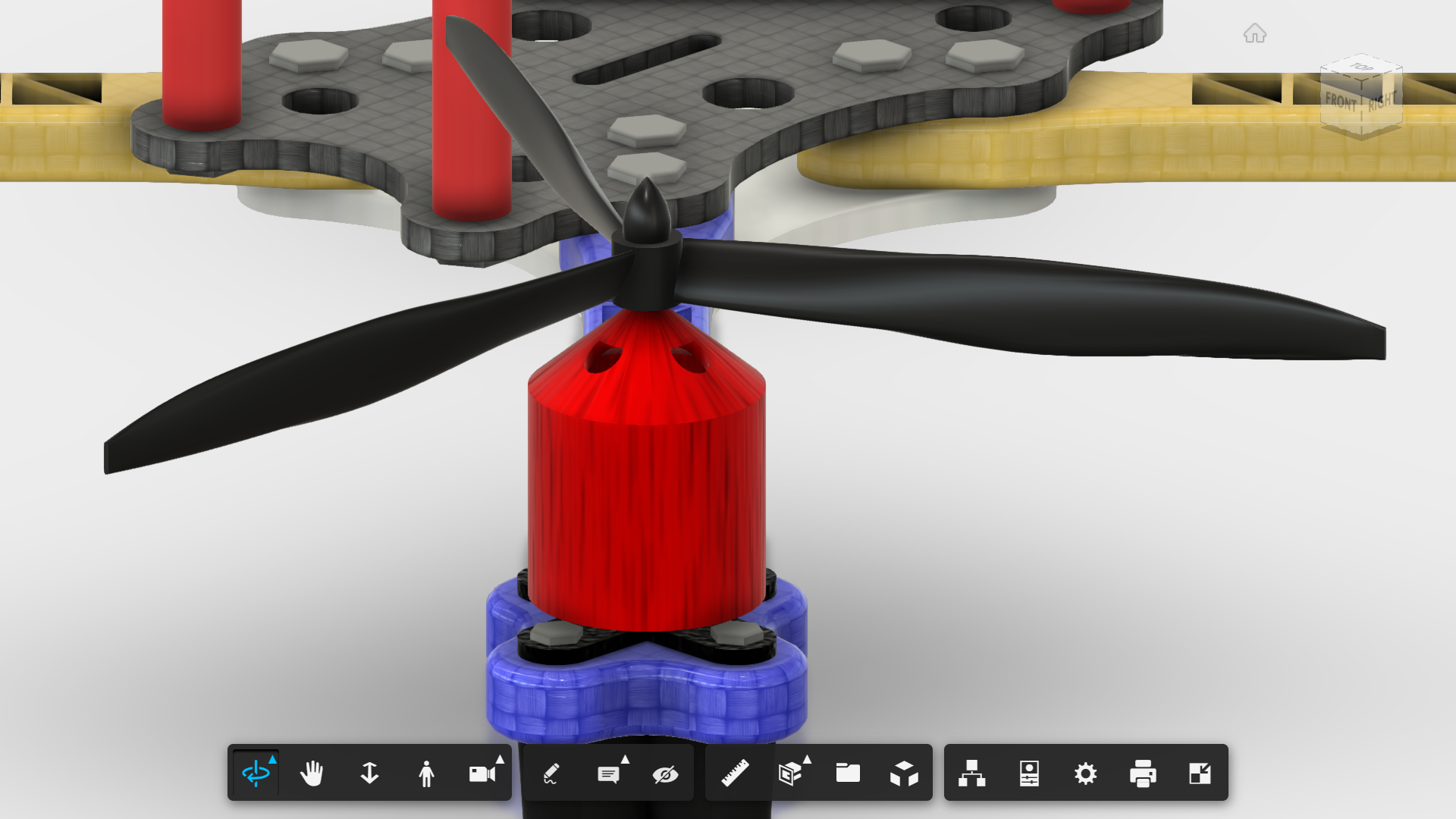

机臂末端的动力安装座采用台阶式定位结构，电机安装面的平面度控制在0.1mm以内，能保证电机安装后转轴与机臂平面垂直，避免高速转动时出现动平衡偏差导致的整机震动。每个机臂的长度经过严格测算，既保证相邻旋翼转动时不会出现桨距干涉，也尽可能缩短机臂长度来降低整机转动惯量，提升机动响应速度。起落部分直接集成在电机座下方，采用锥形延伸结构，没有额外加装独立起落架，能有效降低整机重量，同时在降落或者轻度炸机时，锥形结构可以先接触地面吸收冲击，保护电机和螺旋桨不受直接碰撞。

整套结构的所有安装孔位都做了公差匹配，螺丝过孔与螺纹孔的配合间隙控制在合理范围，既不会因为间隙过大导致安装松动，也不会因为公差过小出现装配卡滞。整机装配完成后，重心严格落在四个旋翼的几何中心位置，不需要额外添加配重就能实现配平，能有效减少飞行时的动力损耗，提升续航时间和机动精度。
