小型氨吸收式制冷机集成装置结构模型

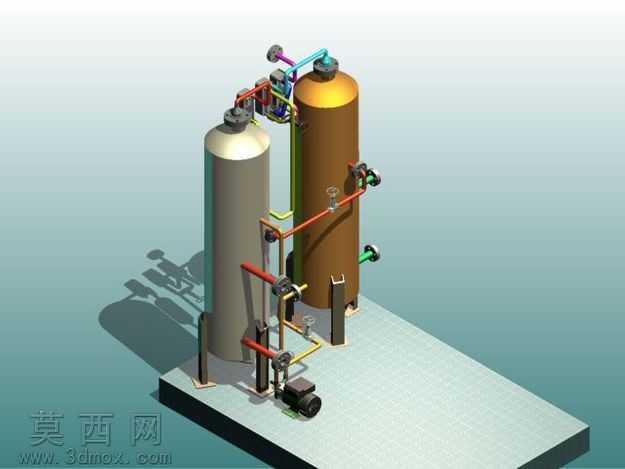

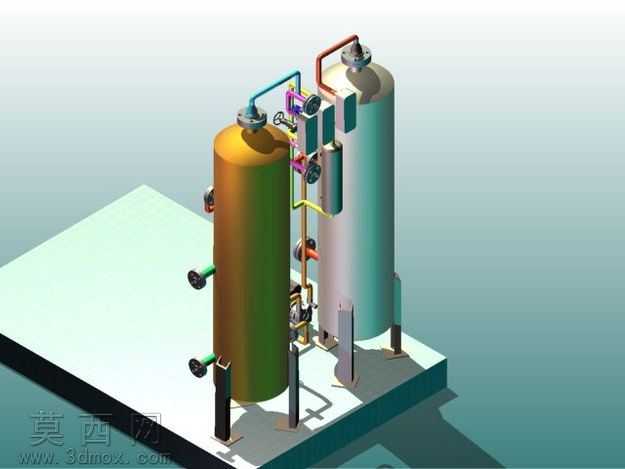

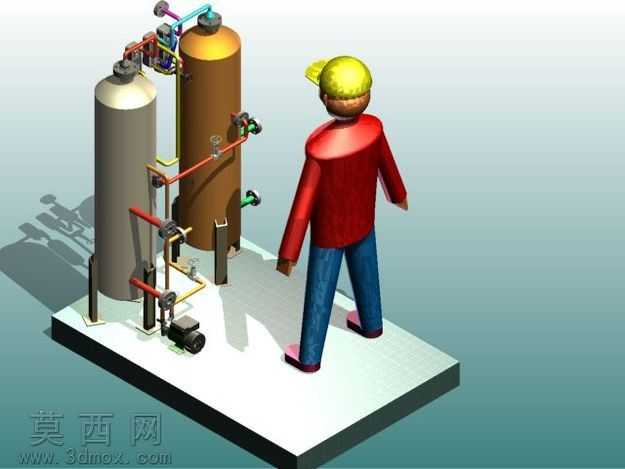

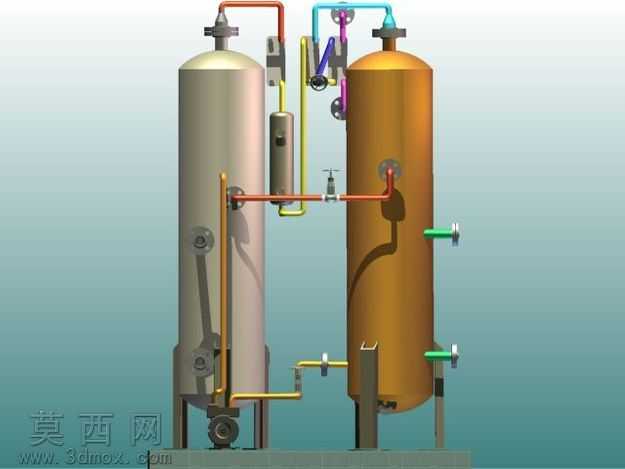

本模型为小型NH3吸收式制冷机原型的三维建模成果，建模过程中严格遵循热能集成设备的设计逻辑，完整还原了装置的核心结构与附属系统。模型主体包含两个立式承压罐体，分别作为吸收器与发生器核心腔体，建模时对罐体的封头弧度、支脚安装位、管口方位都做了精准还原，罐体表面采用哑光金属材质渲染，区分出不锈钢罐体与碳钢罐体的不同质感，还原工业设备的真实材质表现。管路系统是本模型的建模重点，不同功能的工艺管道采用差异化配色区分，红色管道对应高压氨蒸汽通路、黄色管道对应稀溶液通路、彩色细管对应控制与辅助介质通路，建模时还原了管道的弯折弧度、法兰连接节点、阀门安装位置，每一处管道接口都与罐体管口精准对齐，还原真实管路的排布逻辑。装置底部的公用底座采用防滑花纹钢板材质渲染，底座上集成布置了溶液泵、控制阀组、检测仪表等附属部件，泵体的电机外壳、泵腔结构、接线盒细节都做了细化建模，阀门的手轮、阀杆、阀体结构清晰可辨，顶部的检测仪表还原了表盘、接头的细节结构。设计思路上，本模型围绕太阳能电池板浓差集热集成的需求做了结构适配，预留了热能输入接口与模块安装位，整体布局紧凑合理，在有限的底座空间内排布了全部工艺单元，同时预留了检修操作空间，符合小型制冷装置的集成化设计趋势。渲染阶段采用等轴测视角展示，搭配柔和的环境光与定向光源，投射出清晰的设备阴影，突出各部件的空间位置关系，不同材质的反光度、粗糙度参数经过反复调试，金属罐体的哑光质感、管道的漆面质感、底座的防滑纹理质感都得到准确呈现，完整展现了小型吸收式制冷装置的结构组成与集成设计特点。
