手动螺旋顶升起重工具结构设计

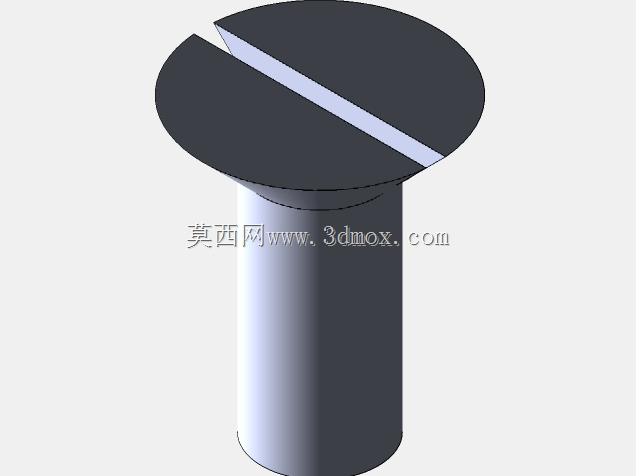

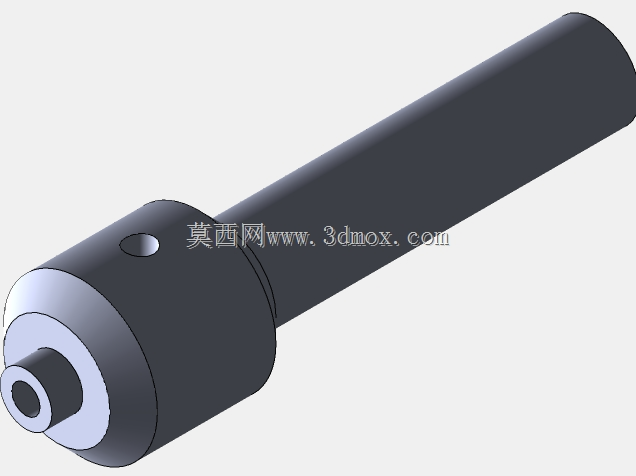

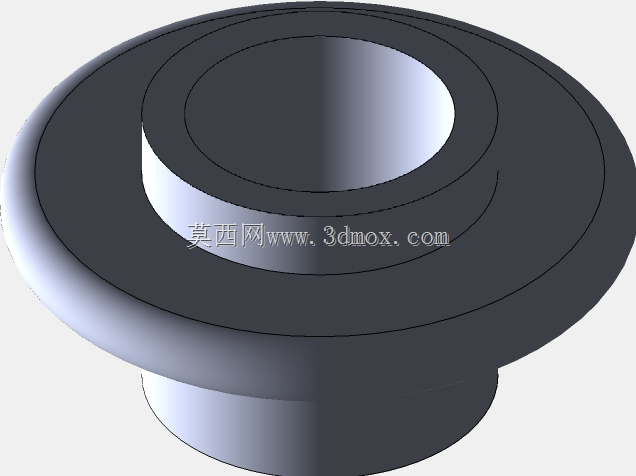

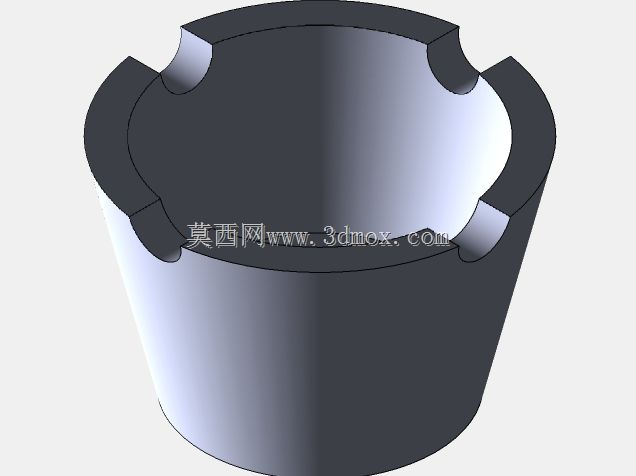

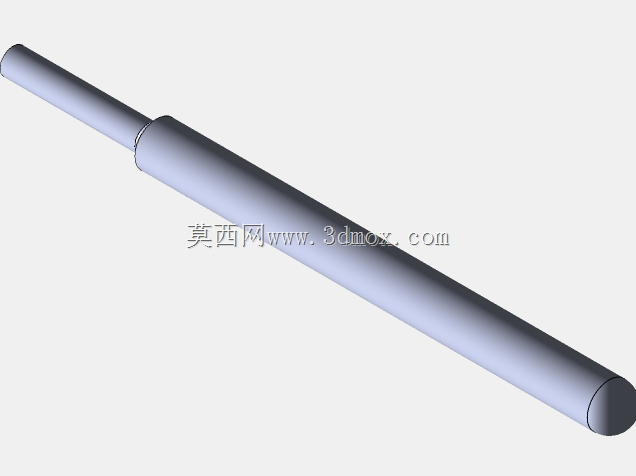

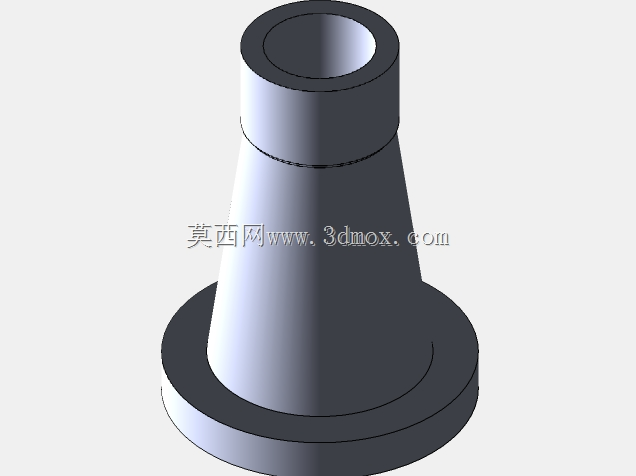

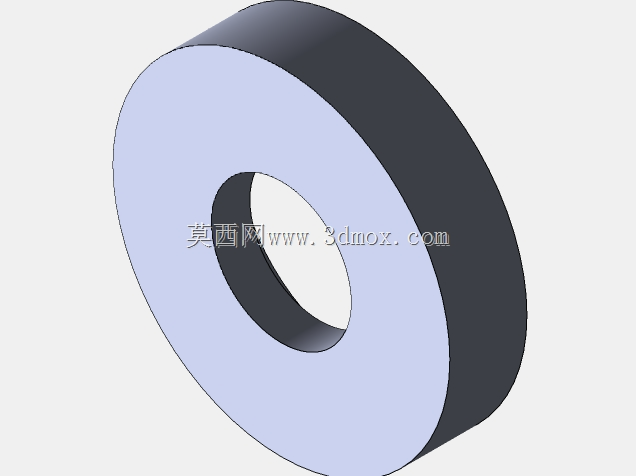

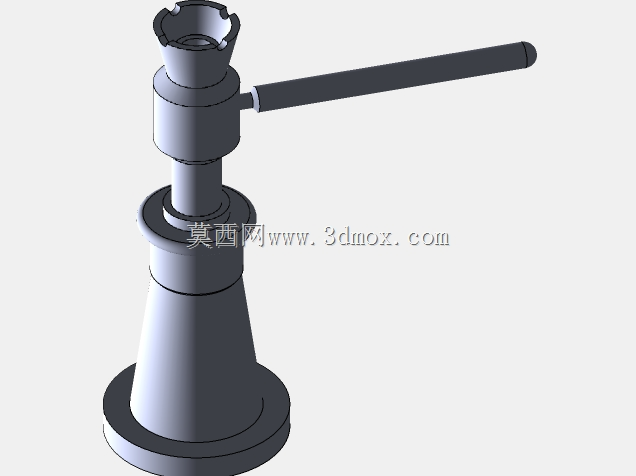

在设备检修、小型构件安装、重物短距离顶升调整的作业场景里，这类手动螺旋顶升工具是一线作业人员最常接触的小型起重器具，和液压类顶升设备不同，它完全依靠螺纹副的机械咬合实现力的传递与位置锁定，不存在液压油泄漏、密封件失效导致的坠重风险，在对作业可靠性要求高、维护条件有限的野外或车间零散作业点位适配性极强。从结构设计逻辑来看，整个产品的传力路径完全沿垂直轴线布置，底部的锥形扩径底座直接承接全部顶升载荷，底座下端面做了平整化处理，作业时可直接垫设在硬质平整地面上，若地面承载力不足，也可搭配钢板垫板扩大受力面积，避免作业过程中底座下陷引发安全隐患。底座向上延伸的部分是带内螺纹的支撑筒体，这部分是整个结构的核心承力载体，和顶升螺杆配合的梯形螺纹副经过参数匹配，既保证足够的啮合接触面积分散接触应力，又控制螺纹升角在自锁区间内，即便撤去操作杆的外力，顶升状态下的螺杆也不会自行回转下落，不需要额外加装锁止结构就能满足安全作业要求。顶部的承托头做了带卡槽的凹形结构，作业时可以卡入被顶升构件的底部凸缘，避免顶升过程中重物滑移偏载，承托头和螺杆顶端采用可相对转动的配合结构，顶升过程中承托头不会随螺杆一同回转，不会和被支撑构件表面产生相对滑动摩擦，减少对工件表面的划伤。侧置的操作杆采用长力臂设计，根据螺纹副的传动比核算力臂长度，普通成年操作人员施加正常握力就能实现数吨级重物的平稳顶升，操作杆和螺杆上部的传动套采用通孔穿装结构，不需要额外的紧固件固定，作业时可根据操作空间需求调整杆的插入角度，在狭窄作业空间内也能完成扳动操作。整个结构没有易损的密封件、软管类部件，所有配合面都是金属刚性接触，日常存放不需要做特殊的防护处理，螺纹副定期涂抹润滑脂就能保证长期顺畅使用。从安装边界来看，这类顶升工具的底座直径控制在常规作业垫板的适配范围内，收拢状态下的整体高度可满足多数设备底部的初始插入间隙要求，最大顶升行程覆盖日常设备检修、构件调平的常规高度需求，不需要额外搭配增高垫块就能完成多数常规顶升作业。建模过程中对每个配合面的公差带都做了对应匹配，螺纹副的配合间隙控制在合理范围，既避免间隙过大导致顶升过程中出现晃动偏载，也防止间隙过小导致螺纹回转卡滞，操作杆和传动套的配合采用间隙配合，穿装拆卸顺畅无卡涩，承托头的转动配合面预留了润滑脂存储槽，长期使用也不会出现转动卡滞的问题。
