承载2吨手动螺旋顶升起重工具结构

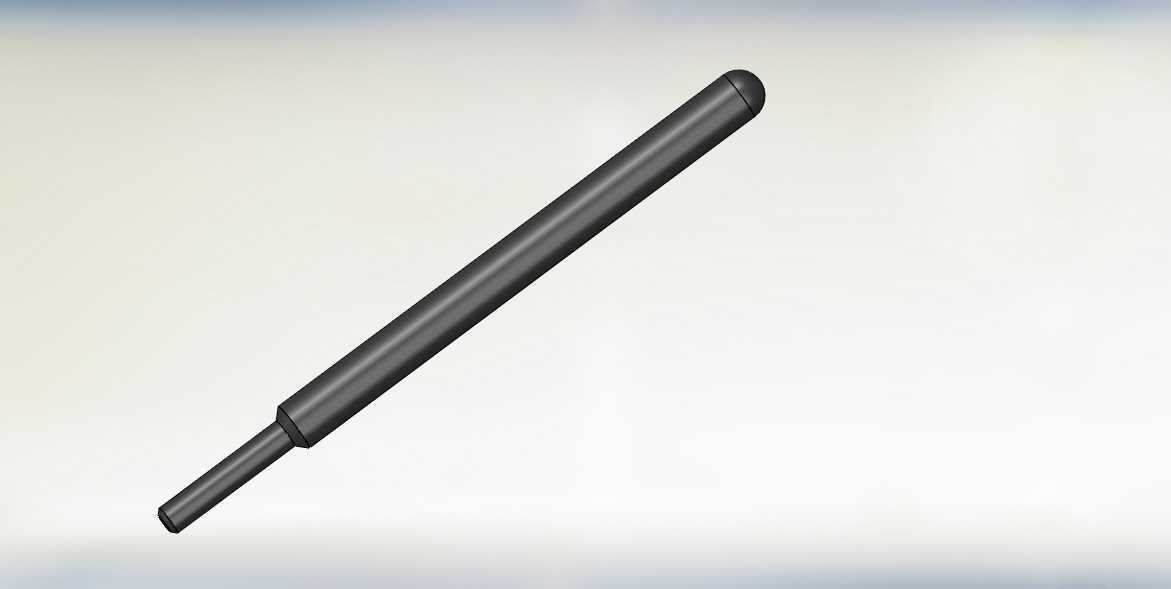

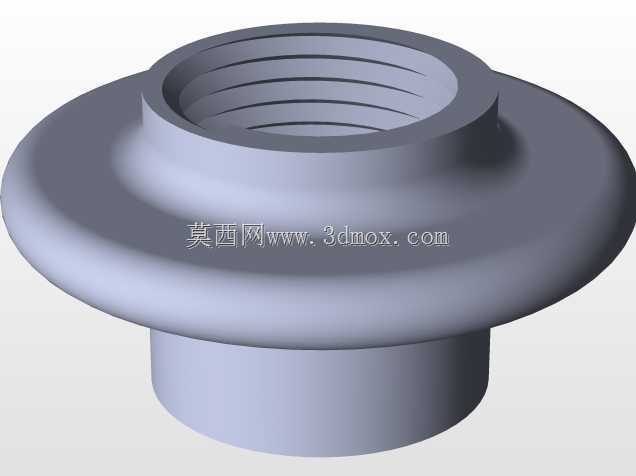

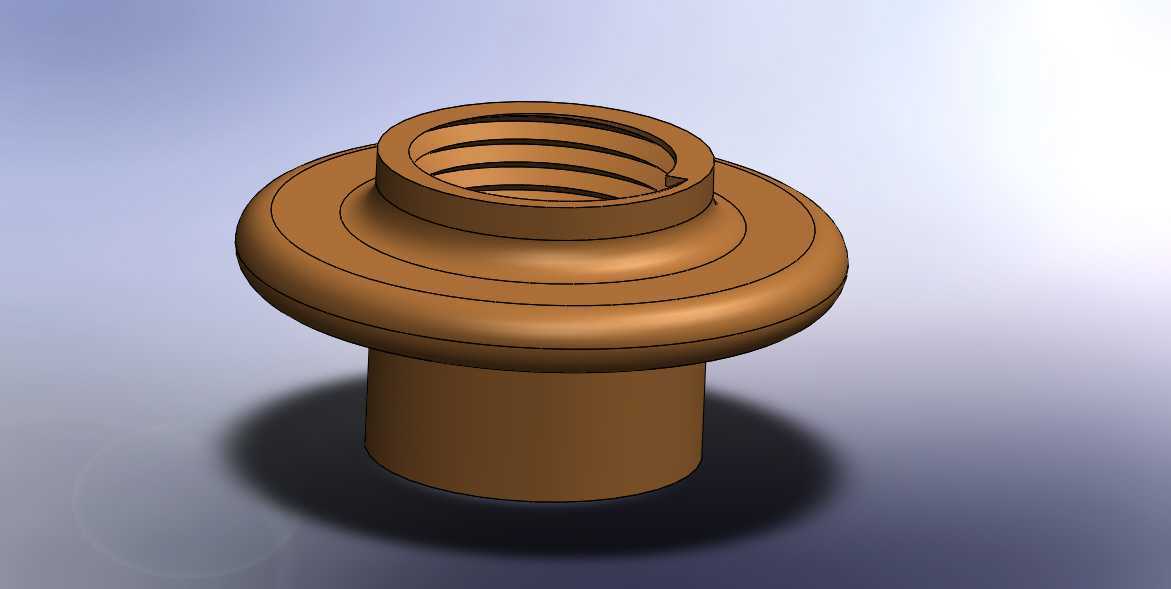

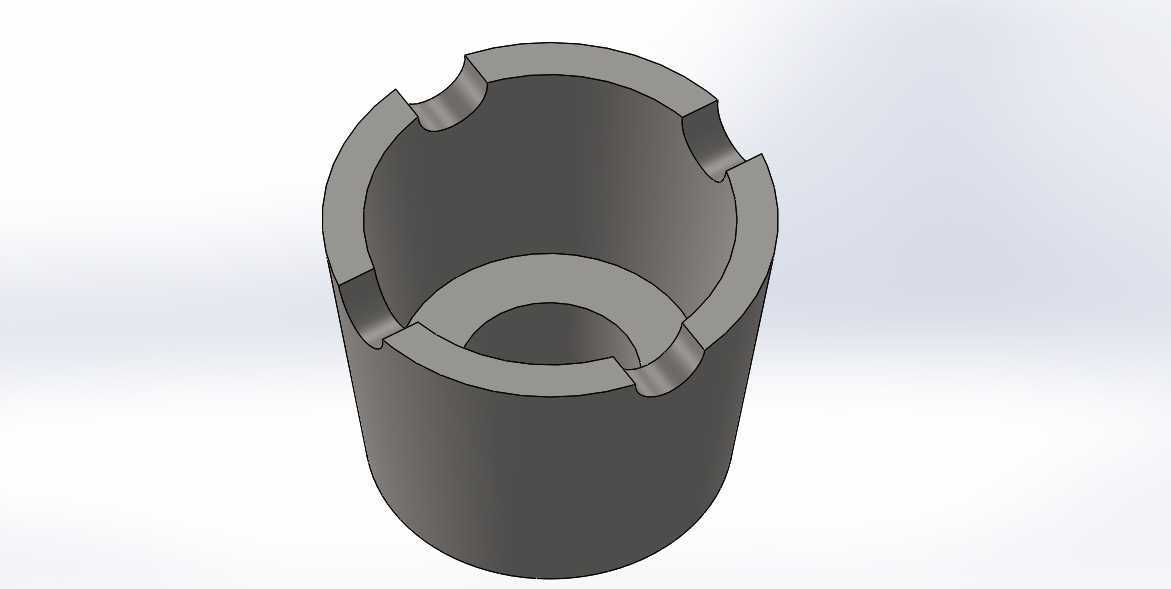

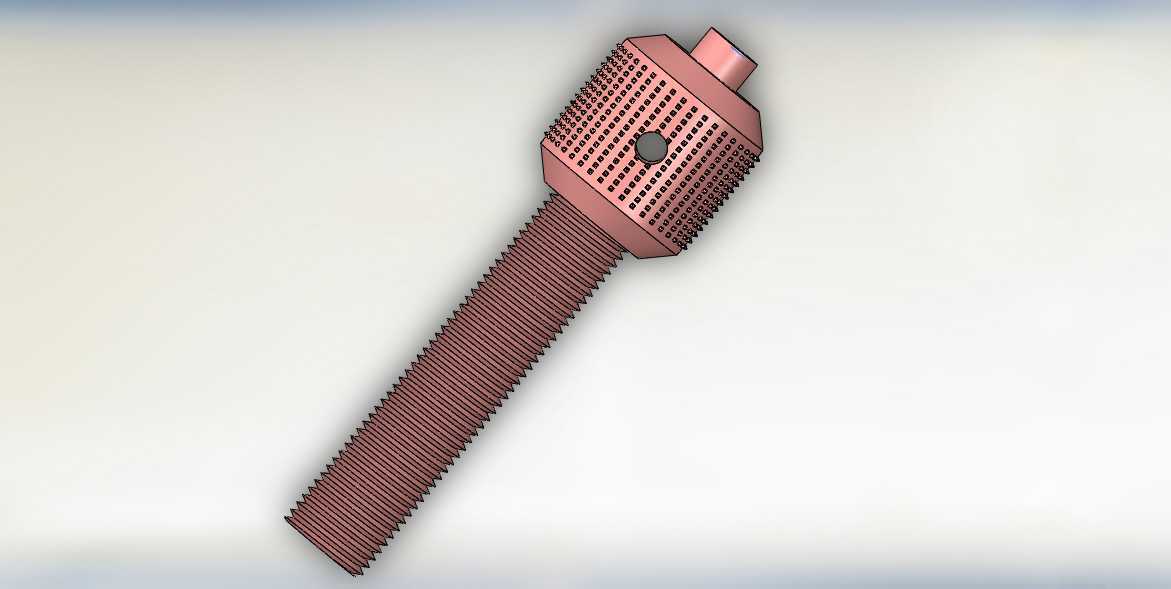

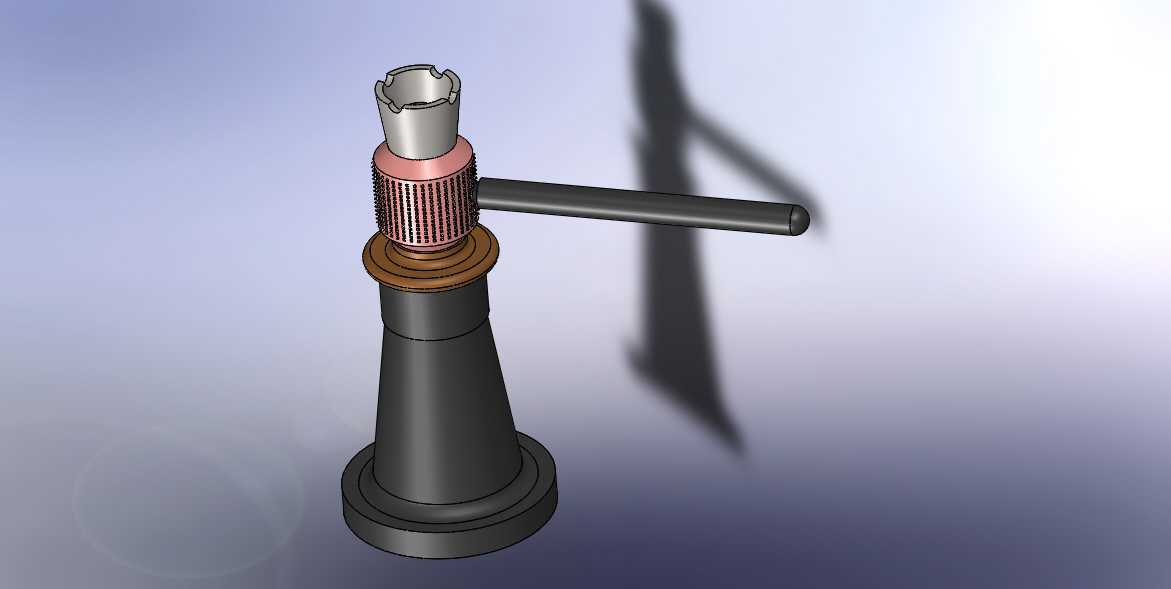

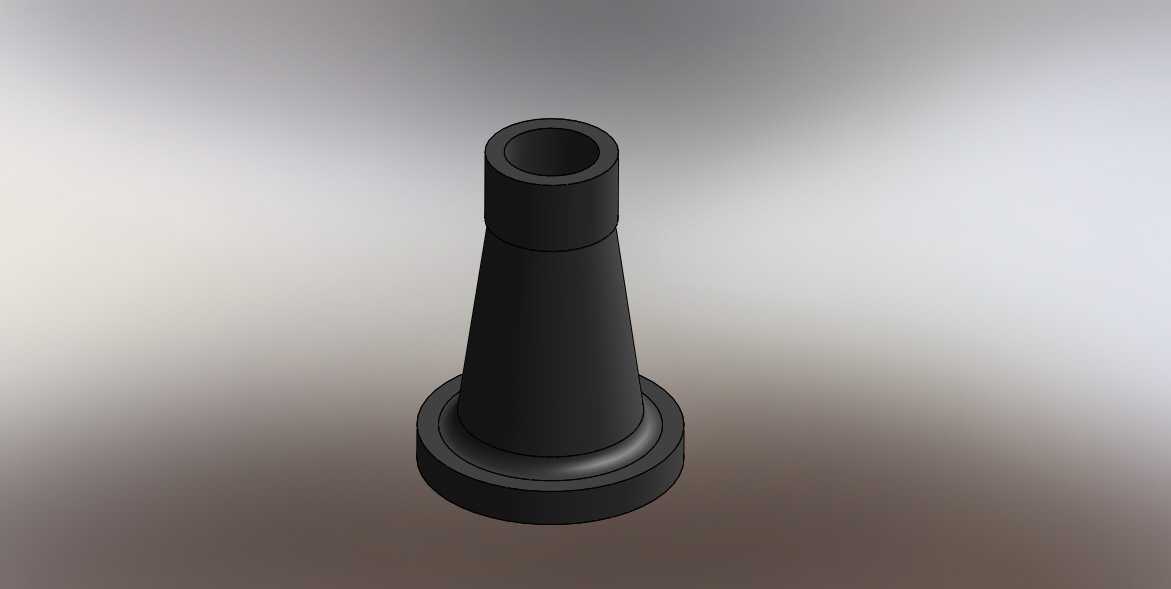

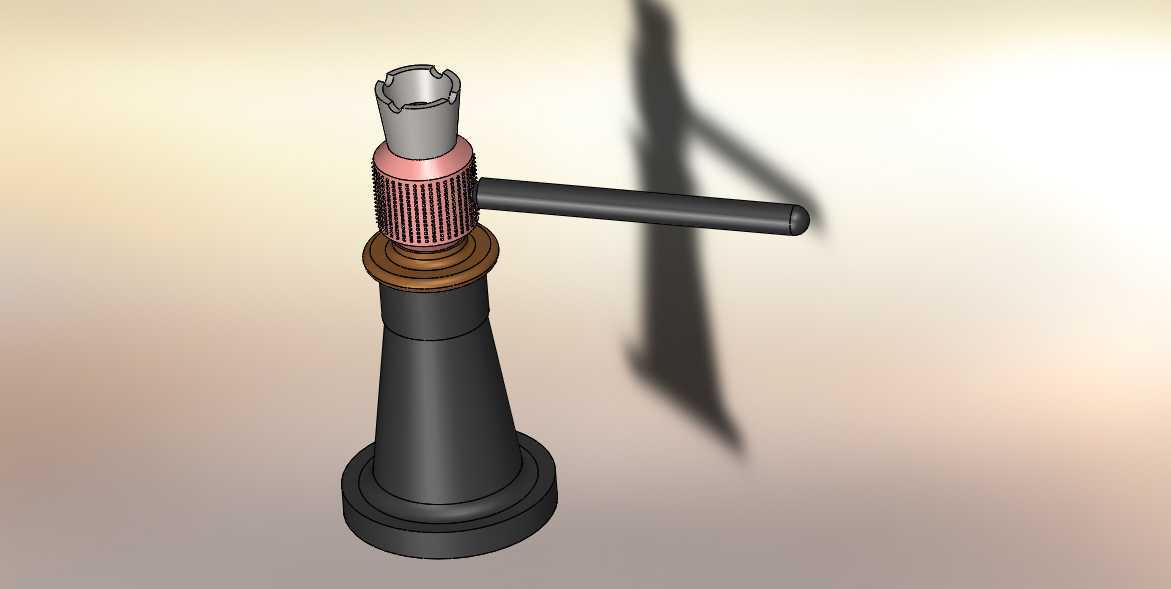

在设备检修、小型构件安装、车辆应急维保这类作业场景里，手动螺旋顶升工具的应用覆盖度极高，尤其是无外接动力源的野外作业、狭小空间内的重物托举场景，这类纯机械传动的顶升装置不会出现液压类工具的泄压回落风险，作业可靠性更有保障。这款承载规格2000kg的螺旋顶升结构，整体采用立式同轴布局，底座为大直径圆盘式支撑结构，接触作业面时可分散承压应力，避免软质地面上出现下陷问题，底座与下部锥形承力壳体采用一体式过渡结构，可将上部承载的竖向载荷均匀传导至支撑面，减少局部应力集中。核心传动部分采用梯形螺纹副设计，螺杆与螺母的配合面预留了合理的润滑间隙，日常维护时可直接在螺纹副表面涂抹润滑脂，降低转动磨损，延长构件使用寿命。操作力臂采用横向穿装式结构，不需要额外配套工具，直接穿入螺母套外侧的通孔即可转动施力，力臂长度经过力矩匹配设计，单人施加常规臂力即可驱动螺母转动，实现螺杆的竖向升降，顶升过程中螺纹副具备自锁特性，即使撤去操作力臂，承载状态下也不会出现自行回落的问题，作业过程的安全冗余充足。上部顶头采用开槽式结构，可适配不同形态的被托举构件，无论是平面构件还是带局部凸起的部件，都能通过顶头的卡槽实现稳定贴合，避免顶升过程中出现滑脱偏移。整个结构的外形尺寸适配常规作业空间需求，竖向收纳状态下的高度可满足多数低矮空间的伸入作业需求，最大顶升行程覆盖日常维保、安装作业的常规顶升高度范围，不需要额外加装接长杆即可完成多数常规作业。设计过程中对各承力部件的壁厚做了匹配校核，螺母套外侧的滚花结构既可以在空载状态下手动微调升降高度，也能增大操作时的摩擦力，避免施力过程中出现打滑。下部锥形壳体不仅作为结构承力件，也对内部螺杆起到防护作用，避免作业过程中泥沙、碎屑附着在螺纹表面，磨损传动配合面。整个结构没有复杂的密封件、液压管路等易损部件，后期维护仅需定期清洁螺纹副、补充润滑脂即可，在无专业维护条件的野外作业场景下，也能长期保持稳定的工作状态。
