Y型流体气体交汇排气导流结构

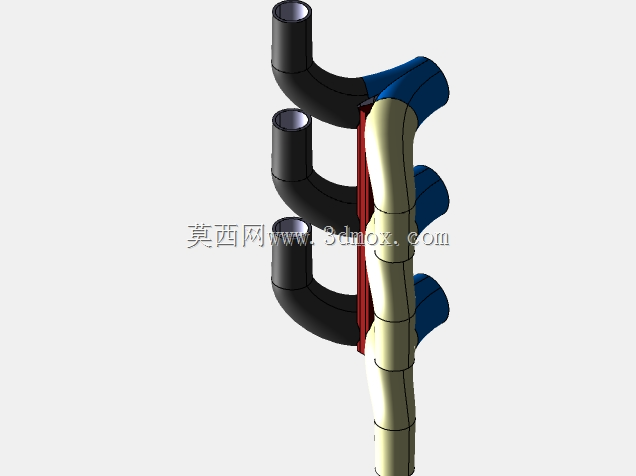

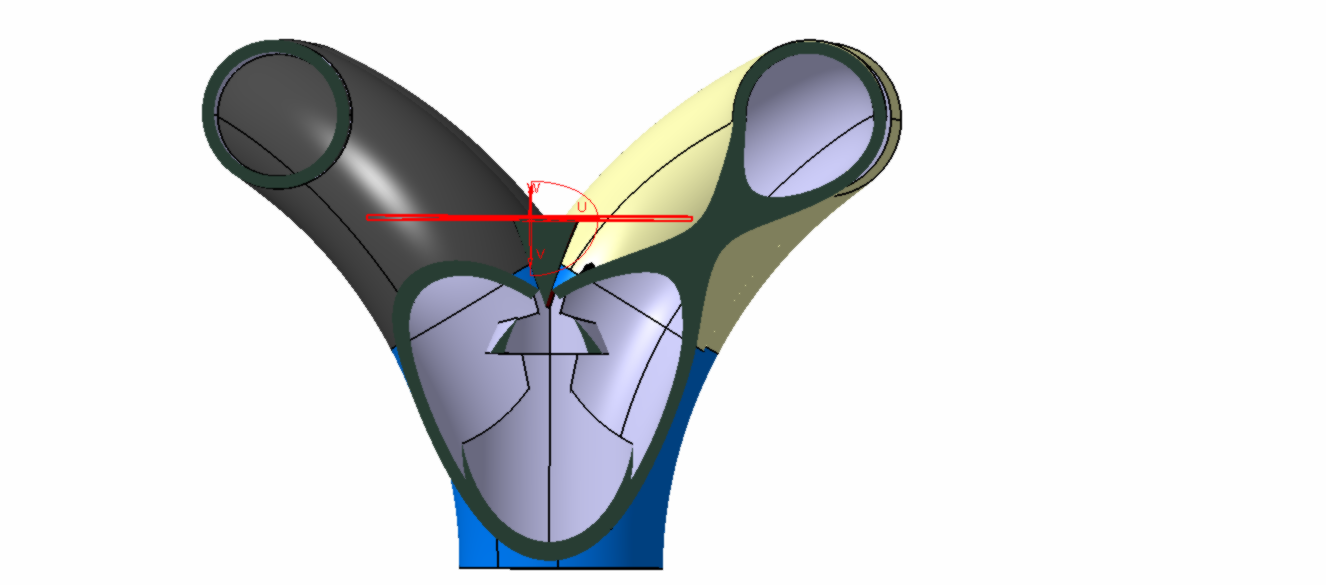

该结构主要应用于需要对两路流体或气体进行汇流后统一排出的管路场景，常见于小型动力单元的排气端、流体输送支路的汇流节点、实验室气路的集中排气段，也可适配部分卫浴、小型化工管路的排气汇流需求。从实际使用角度出发，这类Y型汇流结构的核心作用是降低两路介质交汇时的紊流损失，避免不同支路介质对冲造成的管路振动、噪音抬升，同时减少介质在交汇区域的滞留死区，防止杂质沉积堵塞通路。设计过程中首先确定了三个接口的通径匹配关系，两个入口端采用等径设计，适配同规格的支路管路，出口端通径根据两路介质总流量做了放大处理，保证汇流后的介质流速控制在合理区间，避免流速过快造成的管路冲蚀。整体外形采用平滑的曲面过渡，没有直角弯折结构，所有流道内壁都做了连续顺滑处理，从截面结构可以看到，流道壁厚保持均匀一致，交汇区域的内壁做了圆弧导角，引导两路介质平缓汇入主通路，减少局部阻力损失。安装边界方面，三个接口的端面都预留了标准管路对接的余量，接口处的外壁厚度满足卡套连接、粘接或者焊接的工艺要求，整体结构的外轮廓没有突出的尖锐结构，安装时可以直接嵌入管路布局的预留空间，不需要额外调整周边部件的位置。结构的分叉角度经过反复校核，既保证了两路介质汇入时的流向夹角处于低阻力区间，也控制了整体结构的轴向占用长度，避免在紧凑安装空间内出现干涉问题。从建模细节来看，流道的截面变化是渐变式的，从两个入口的圆形截面逐步过渡到交汇区域的融合截面，再平滑过渡到出口的圆形截面，整个流道没有截面突变的位置，能够有效降低介质流动过程中的压力损失，同时减少流致振动的产生。这类结构在实际选型时，需要匹配对应管路的工作压力、介质腐蚀特性来调整壁厚和材质，当前模型的曲面结构可以直接导入仿真软件做流场分析，验证不同流量、压力工况下的阻力损失和流态分布，也可以直接导出工程图用于机加工或者开模生产，适配不同的加工工艺要求。
