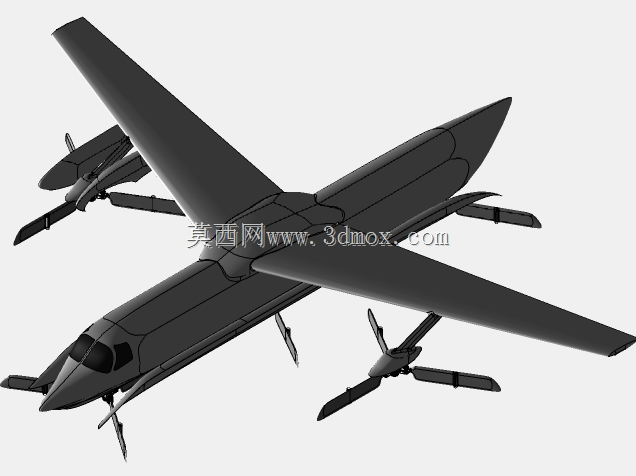

复合翼垂直起降无人飞行器结构设计

这款复合翼构型的垂直起降飞行器，在结构设计上融合了多旋翼垂直起降能力与固定翼高速巡航的性能优势，可适配无专用跑道的复杂作业场景，在山区巡检、边境巡查、应急测绘、小范围物资投送等场景下，无需长距离滑跑即可完成起降作业，大幅降低了作业场地的准入门槛。从整体布局来看，机身采用流线型狭长截面设计，机头位置预留了航电设备与任务载荷的安装舱段，可根据作业需求搭载光学吊舱、小型测绘设备或轻量化投送货舱，机身截面沿航向逐步收窄，配合翼身融合的过渡段设计，有效降低巡航阶段的压差阻力。机翼采用大展弦比上单翼布局，翼型选用低速高升力翼型，在保证巡航升阻比的同时，为翼下挂载的旋翼动力单元预留了充足的安装空间，翼尖做切尖处理，可降低诱导阻力对巡航效率的影响。四组旋翼动力单元分别布置于机翼前后的延伸支架上，支架与机翼、机身的连接位置做了结构加强处理，可承受垂直起降阶段旋翼产生的交变载荷，同时支架的长度经过精确核算，既保证旋翼旋转平面与机翼、尾翼保持足够安全距离，避免气流干扰引发的结构振动，也不会因为过长的支架增加额外的结构重量与飞行阻力。尾翼采用V型尾翼布局，替代传统的平尾与垂尾结构，在保证航向与俯仰操纵效率的前提下，减少了尾翼结构的零件数量，降低整体结构重量，同时尾翼的安装位置避开了旋翼下洗流的主要影响区域，避免垂直起降阶段尾翼处于紊乱流场中导致操纵效率下降。起落架采用固定式轻量化支腿设计，支腿末端带有缓冲结构，可在硬地、草地等不平整起降面吸收着陆冲击，支腿的安装位置经过重心配平核算，保证垂直起降阶段整机的重心处于旋翼升力的合力中心范围内，避免起降过程中出现姿态倾斜。从安装边界来看，整机所有突出结构均处于旋翼旋转包络线的安全范围内，地面转运与停放时，机翼与旋翼的外廓尺寸可适配常规小型运输车辆的货厢尺寸，无需拆解即可完成转场运输。结构设计阶段针对不同飞行阶段的载荷传递路径做了优化，垂直起降阶段的旋翼载荷通过支架直接传递至机身主承力框，巡航阶段的机翼升力通过翼梁传递至机身中段的承力结构，两种工况下的载荷路径互不干涉，可有效降低结构疲劳风险。
