飞行器机头气动特性仿真分析模型

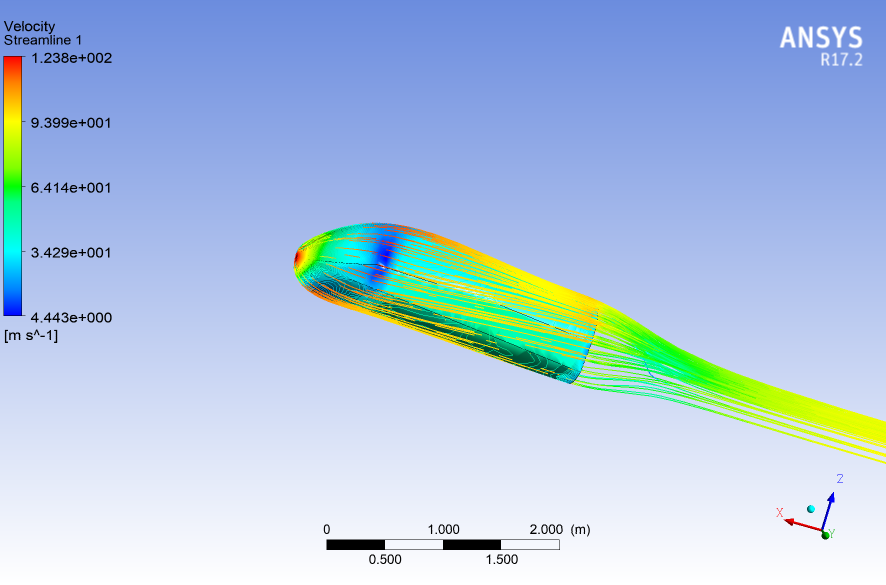

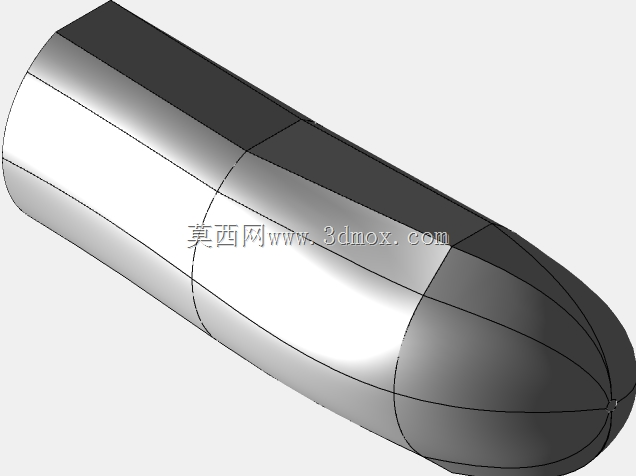

在飞行器前期研发环节，机头段的气动外形设计直接决定整机巡航阶段的阻力系数、座舱区域流场稳定性以及机载传感器的工作环境适配性，这套三维模型完整还原了机头段的实体曲面结构，同时配套完成了对应工况下的外流场计算结果可视化呈现。从实际工程应用角度出发，机头作为整机最先接触来流的结构段，其曲面连续性、长细比参数、端头钝度设计需要同时兼顾多维度需求：既要保证气动阻力处于合理区间，避免不必要的燃油消耗或动力损耗，也要为机头内部安装的雷达、空速管等设备预留足够的安装空间，同时还要确保来流经过机头后不会在机身前段产生大范围的流动分离，避免影响后续机翼、尾翼等操纵面的气动效率。建模过程中，曲面构建严格遵循G2连续准则，从端头驻点区域到与机身对接的端面，曲率过渡均匀无突变，避免局部曲率折角引发的附面层提前转捩。模型标注的长度标尺可直观对应实际结构尺寸，2米量级的参考段长度可适配不同量级的飞行器方案选型参考，对接端面预留了标准的连接法兰结构边界，可直接与机身前段模型完成装配匹配，无需额外做曲面修补或接口调整。从仿真结果呈现来看，速度流线的分布清晰展示了不同来流速度下，机头表面的流速变化规律：驻点区域流速趋近于零，沿曲面往两侧及后方延伸过程中流速逐步升高，流线始终贴合壁面无明显分离，说明当前外形的附面层发展状态稳定，不会在机头段产生额外的压差阻力。这类模型可直接用于飞行器初步方案阶段的气动性能校核，也可作为流体仿真教学的典型案例，帮助结构设计人员理解外形参数与流场分布的对应关系，在实际设计迭代中，可通过调整机头长细比、端头曲率半径等参数，对比不同方案的流场差异，快速筛选出兼顾结构安装空间与气动效率的最优外形。需要注意的是，模型对应的仿真工况为亚音速巡航状态，若要适配超音速飞行场景，还需额外调整激波阻力相关的外形参数，当前模型的曲面结构可作为基础母型，通过参数化调整快速衍生不同工况下的设计方案，大幅缩短前期方案论证的周期。
