机加工定位用V型块结构设计方案

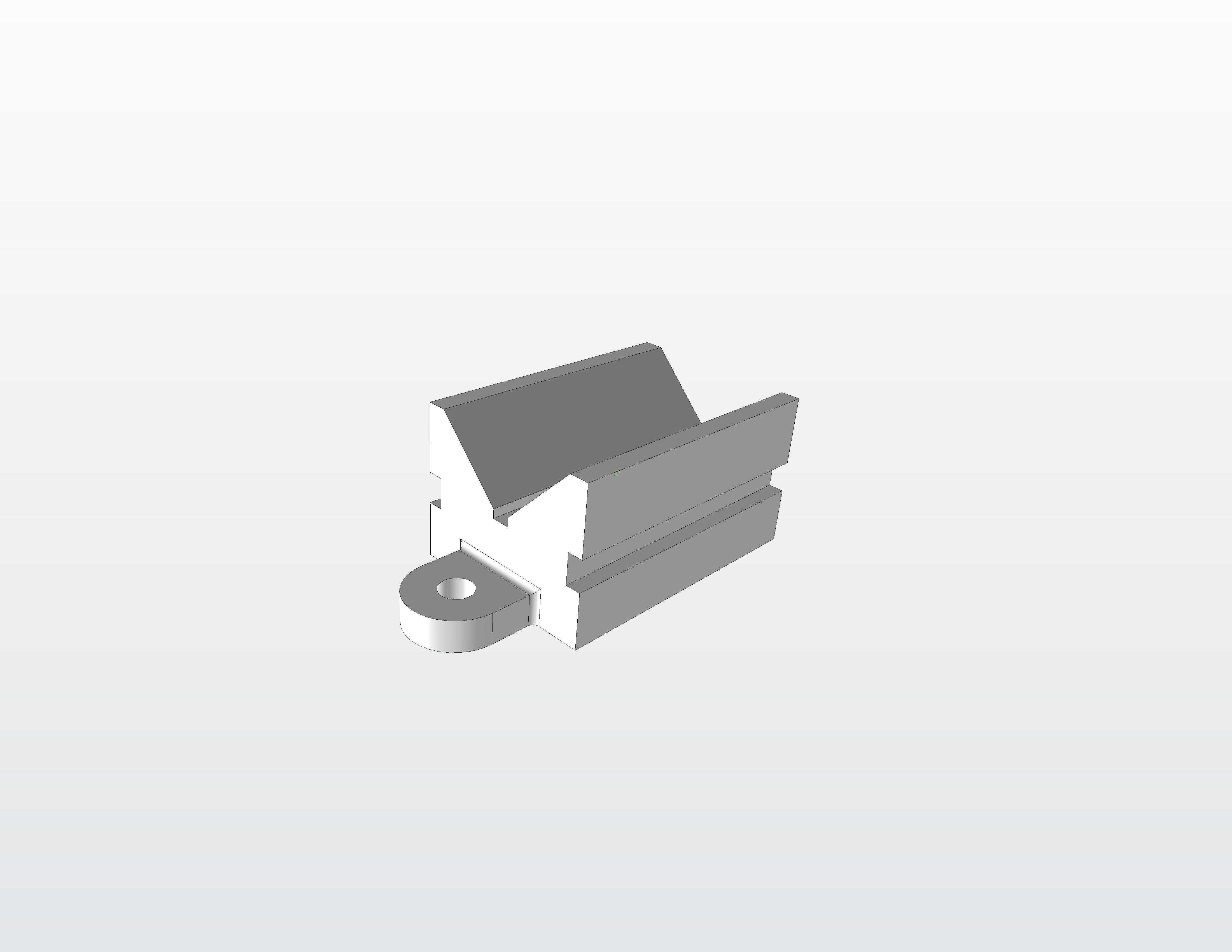

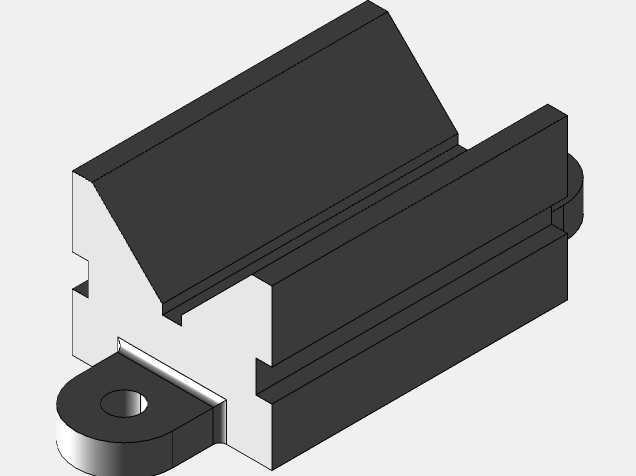

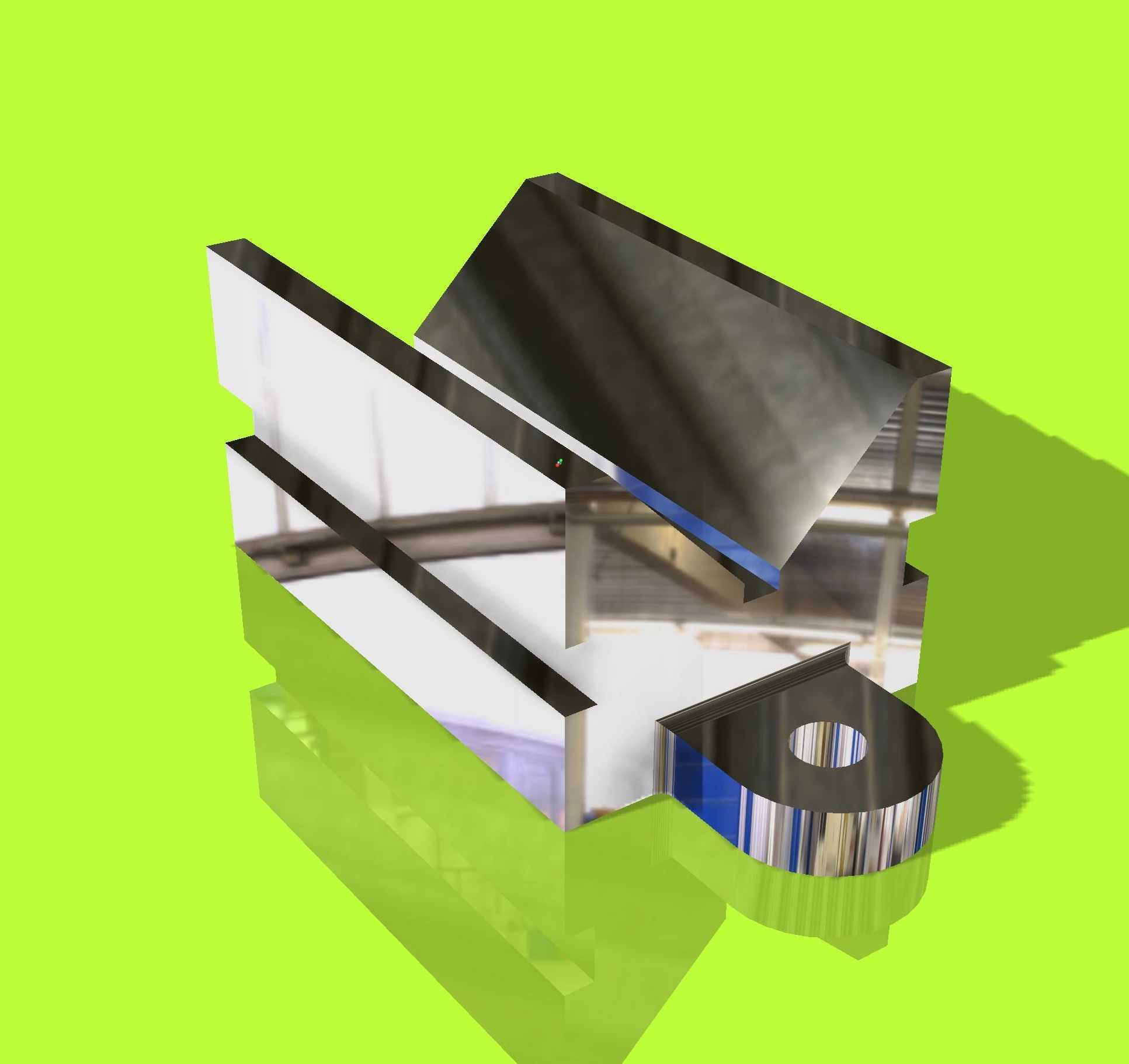

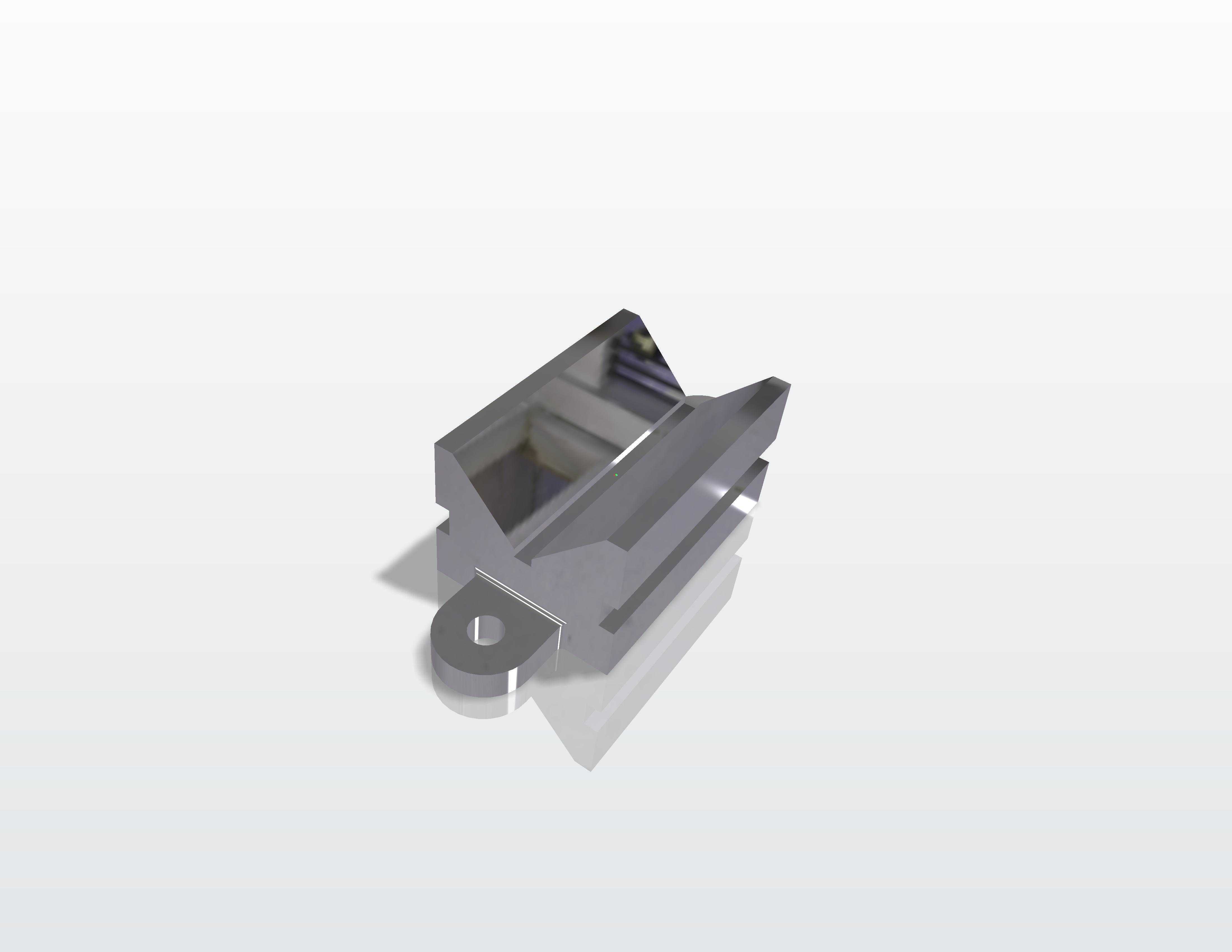

在轴类、盘类回转体零件的铣削、钻削、磨削工序中，V型块是应用频次极高的定位夹持元件，其核心作用是通过V型槽的两个斜面约束工件的径向自由度，保证工件轴线与加工基准的同轴度要求，避免装夹偏差带来的尺寸超差问题。这款V型块的设计充分考虑了常规机加工场景的装夹需求，主体采用一体式钢结构设计，V型槽的夹角经过反复校核，选用90度通用夹角，既能够适配不同直径的回转体工件装夹，又能保证足够的夹持接触面积，减少装夹时的工件压痕，同时避免夹角过小导致的工件定位不稳、夹角过大带来的对中精度下降问题。V型块的底座部分设置了贯通的安装长槽，可配合T型螺栓直接固定在机床工作台、组合夹具基板或者检验平台上，长槽的设计预留了足够的位置调整余量，能够根据不同的加工工位需求灵活调整V型块的固定位置，不需要额外加工定制安装孔位，适配多数通用机加工设备的工作台安装孔距标准。在V型块的侧端集成了挡边结构，可对工件的轴向自由度进行辅助限位，当加工长轴类零件时，可配合尾座顶尖使用，挡边能够承受一定的轴向切削力，避免工件在加工过程中出现轴向窜动，保证键槽、径向孔等特征的加工位置精度。V型槽的工作表面设计了较高的平面度与粗糙度要求，两个斜面的对称度公差控制在0.01mm以内，能够满足普通精度等级零件的加工与检测定位需求，不需要额外配磨即可直接投入使用。整体结构没有多余的冗余设计，所有棱边都做了倒角处理，避免操作人员在装夹工件、调整夹具时被锐边划伤，同时去除加工毛刺后也能避免毛刺对定位精度的干扰。在实际生产场景中，这类V型块既可以成对使用支撑长轴类工件，也可以单个使用配合压板夹持短轴类、盘类零件完成钻径向孔、铣平面等工序，也可放置在检验平台上配合百分表完成轴类零件的圆跳动、同轴度检测工作，是机械加工车间、工装夹具站、计量检测室的必备基础配件。设计过程中充分考虑了加工工艺性，主体结构可通过整块坯料铣削成型，不需要复杂的拼接装配，热处理后整体硬度能够满足常规切削加工的耐磨要求，长期使用后V型面出现磨损时，也可通过平面磨床重新修磨V型面恢复精度，维护成本极低。安装边界方面，底座的底面平面度公差与V型槽的平行度经过严格控制，固定在工作台面上不会出现翘曲问题，整体高度尺寸适配常规机床的刀具行程范围，不需要额外垫高即可满足多数中小型零件的加工空间需求。
