砖厂用旧款砌块成型压制机架结构

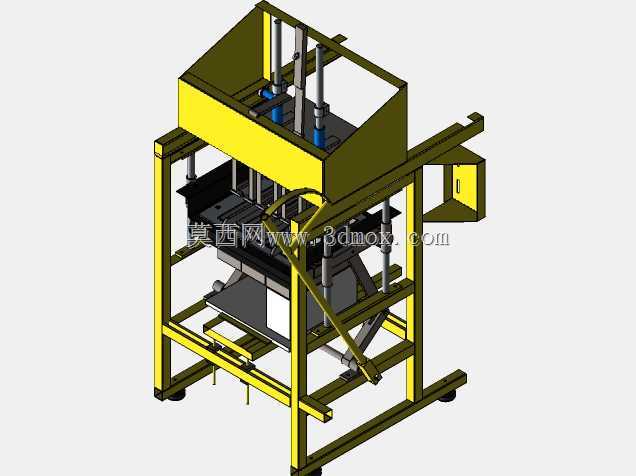

这套机架结构主要服务于中小型建材厂的免烧砖生产工位，适配老旧生产线的砌块压制作业需求，可完成粉煤灰、砂石混合料的压制成型工序，日常多用于生产标准实心砖、空心砌块，在乡镇小型砖厂、老旧建材生产线改造场景中十分常见。从结构设计逻辑来看，整体采用方通型材焊接搭建框架，底部预留脚轮安装位，兼顾工位间短距离移位与作业时的调平固定需求，上层框架预留液压油缸安装位，垂直布置的导向柱可保障压头下行过程的同轴度，避免压制过程中出现偏载导致砖坯密度不均的问题。中部模箱安装位设置了可调节的锁紧结构，可适配不同尺寸模箱的快速更换，侧边延伸的托架用于承接成型后脱出的砖坯，方便作业人员快速取走转运。设计时充分考虑了老旧生产线的安装边界，整体宽度控制在1.2米区间，高度不超过2.2米，长度含出料托架约1.8米，不需要对现有车间地面做额外预埋处理，可直接放置在硬化平整的水泥地面上接电接油即可投入使用。框架的受力节点处均加焊了三角加强筋，压制作业时的反作用力可通过型材框架均匀分散到底部支脚，避免长期交变载荷下出现焊缝开裂的问题。导向柱采用光轴搭配直线轴承的配置，压头下行行程可根据砖坯厚度需求做调整，最大压制行程可达300mm，可满足常规100-240mm厚度砌块的成型需求。下部的脱模机构采用剪叉式升降结构，相比直顶式结构占用空间更小，脱模过程运行平稳，不会对成型砖坯造成磕碰损伤。侧边设置的小型电气箱安装位，可将设备控制元件集中布置，减少车间布线的杂乱问题，同时方便操作人员在出料侧就近完成设备启停、压制参数调整的操作。整套结构没有冗余的设计，所有型材选型都经过载荷校核，在满足压制强度要求的前提下尽可能控制整体自重，降低移位时的搬运难度，适配老旧砖厂设备更新时低成本替换的需求，不需要对原有生产线的液压站、输送线做大幅改动，可直接对接现有配套设施完成组装调试。
