米17直升机机载电池安装托架结构

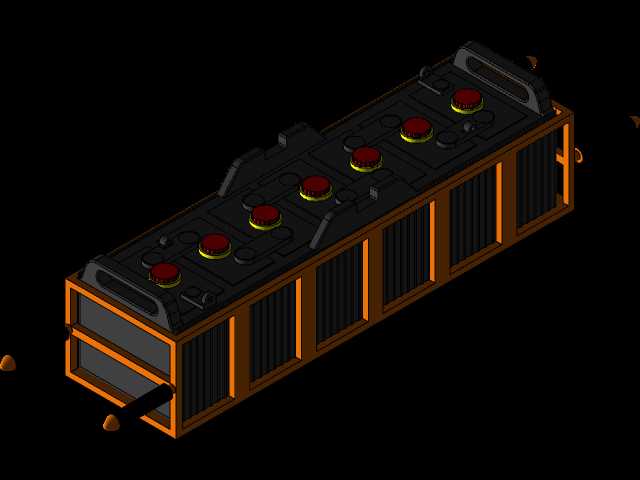

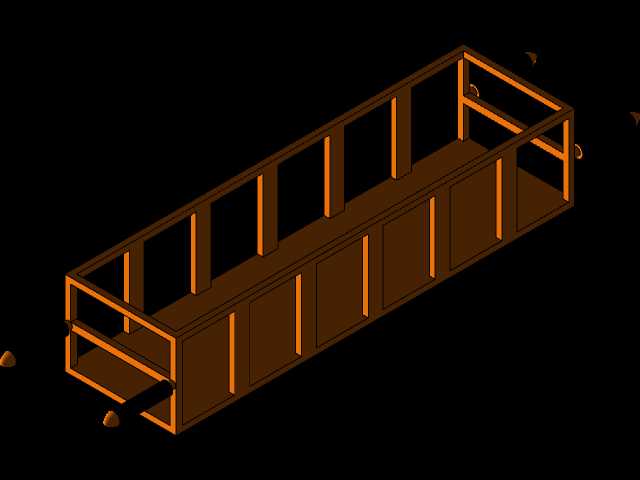

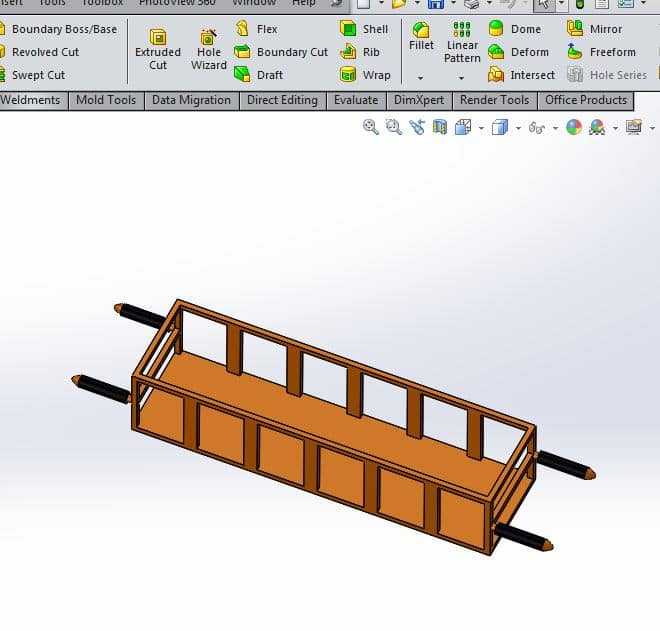

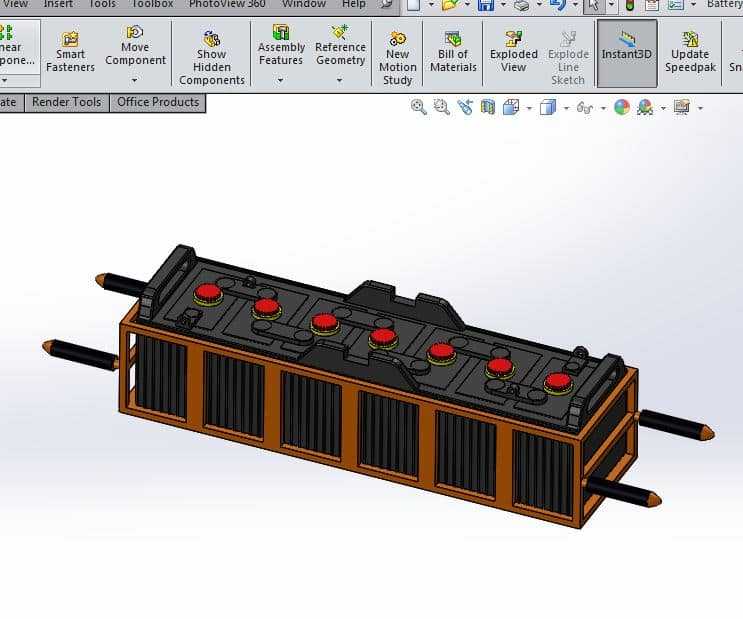

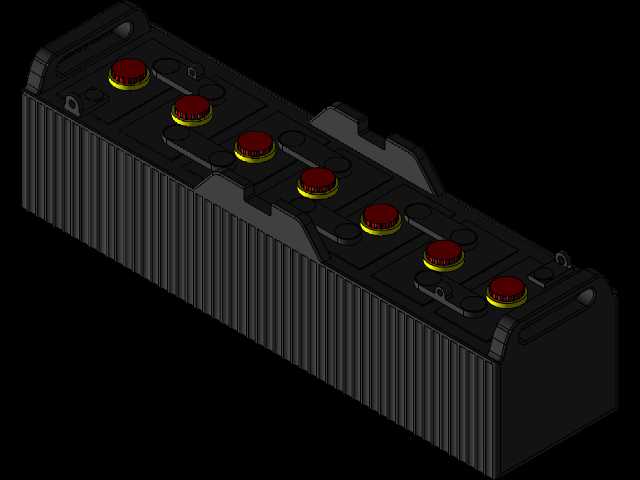

该结构为米17直升机配套的机载电池承载安装托架，主要服务于直升机机载供电系统的电池组固定需求，适配直升机舱内特定安装工位，承担多组航空蓄电池的承载、限位与防护功能，是直升机机载供电回路中保障电池组可靠固定的核心结构件。从实际使用场景来看，直升机在执行飞行任务过程中会面临持续振动、姿态快速变化、瞬时过载等复杂工况，该托架需要在全飞行包线内牢牢固定电池组，避免电池出现移位、碰撞，同时要为电池组预留足够的散热间隙，保障电池工作温度处于合理区间，还要兼顾日常维护时电池组的快速拆装需求，降低地勤人员的操作难度。设计过程中首先围绕安装边界展开，托架整体采用框架式分层结构，外框设置多道纵向加强筋，匹配舱内安装点的孔位坐标，确保安装时可以直接与机身预设的固定支座对接，不需要额外改制安装位。托架内部设置多组独立的电池限位槽，每个槽位对应单块航空蓄电池的外形尺寸，槽边设置弹性缓冲垫，抵消飞行过程中的振动传递，避免电池壳体与金属框架直接硬接触产生磨损。顶部设置带定位凸台的压盖结构，对应每块电池的顶部接线端区域预留避让空间，既可以从上方压紧电池限制垂直方向的窜动，又不会干涉电池的接线作业，压盖与框架之间采用快拆式锁扣连接，维护时不需要完全拆卸托架即可完成电池的更换作业。框架侧面设置通风格栅结构，利用飞行过程中的冲压气流为电池组散热，避免密闭空间内电池工作积热引发故障。托架的整体尺寸完全适配米17直升机舱内的指定安装腔室，安装脚的位置、孔径与机身原有安装点完全匹配，不需要对机身结构做任何修改即可完成换装。结构设计上充分考虑了航空场景的减重需求，在保证结构强度满足机载振动、过载要求的前提下，对非受力区域做了镂空处理，尽可能降低结构自重，减少无效载荷。同时框架的边角都做了圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员或者损坏相邻的机载线缆。每个电池位都设置了独立的走线槽，引导电池供电线缆规整排布，避免线缆散乱与其他设备产生干涉，也方便日常线路检查。托架整体的受力路径经过优化，飞行过程中产生的各个方向的载荷都会通过框架的加强筋传递到安装脚，再传递到机身结构，不会出现局部应力集中导致的结构变形，保障长期使用的结构可靠性。
